Заполнение системы отопления теплоносителем
# убедитесь в том, что подвод газа к котлу перекрыт
# ослабьте колпачок на расположенном на насосе
автоматическом клапане для выпуска воздуха
# проверьте и отрегулируйте давление в расшири#
тельном баке в соответствии с предписанным стати#
ческим давлением в системе
# подключите котёл к электрической сети
# переключите главный выключатель (см. раздел
«Главный выключатель» на стр. 5) в положение (I),
приблизительно через 20 секунд после включения
главным выключателем котел прекратит работу, на
дисплее котла отобразится значение F0, начнут ми#
гать светодиоды у символов 1 и 4 (расшифровку
символов см. раздел «Управление и сигнализация»
на стр.6)
# нажмите 1 раз кнопку MODE для отображения ори#
ентировочного значения давления теплоносителя в
контуре отопления (см. раздел «Управление и сиг#
нализация» на стр. 6)
# подсоедините шланг для наполенения системы к
вентилю наполнения, откройте его и одновременно
следите по дисплею за повышением давления
# заполните систему теплоносителем, давление
должно быть в диапазоне 1–2 бар
# тщательно удалите воздух из всех радиаторов
отопления (теплоноситель должен вытекать равно#
мерно и не содержать пузырьков воздуха)
# колпачок на автоматическом клапане для удале#
ния воздуха оставьте ослабленным (и во время ра#
боты котла)
# убедитесь в том, что давление, показываемое на
дисплее, находится в диапазоне 1–2 бар. При необ#
ходимости увеличьте давление в системе
# откройте краны горячей воды в смесителях, чтобы
удалить воздух из контура ГВС
ВНИМАНИЕ: В случае, если значение давления в
котле будет ниже 0,7 бар, котел не включится. Если
давление во время работы котла опустится ниже
0,7 бар, котел по соображениям безопасности ото#
бразит на дисплее значение F0. Если индикатор
давления мигает, давление теплоносителя в котле
находится выше или ниже рабочего оптимума, и не#
обходимо отрегулировать давление теплоносителя в
системе отопления.

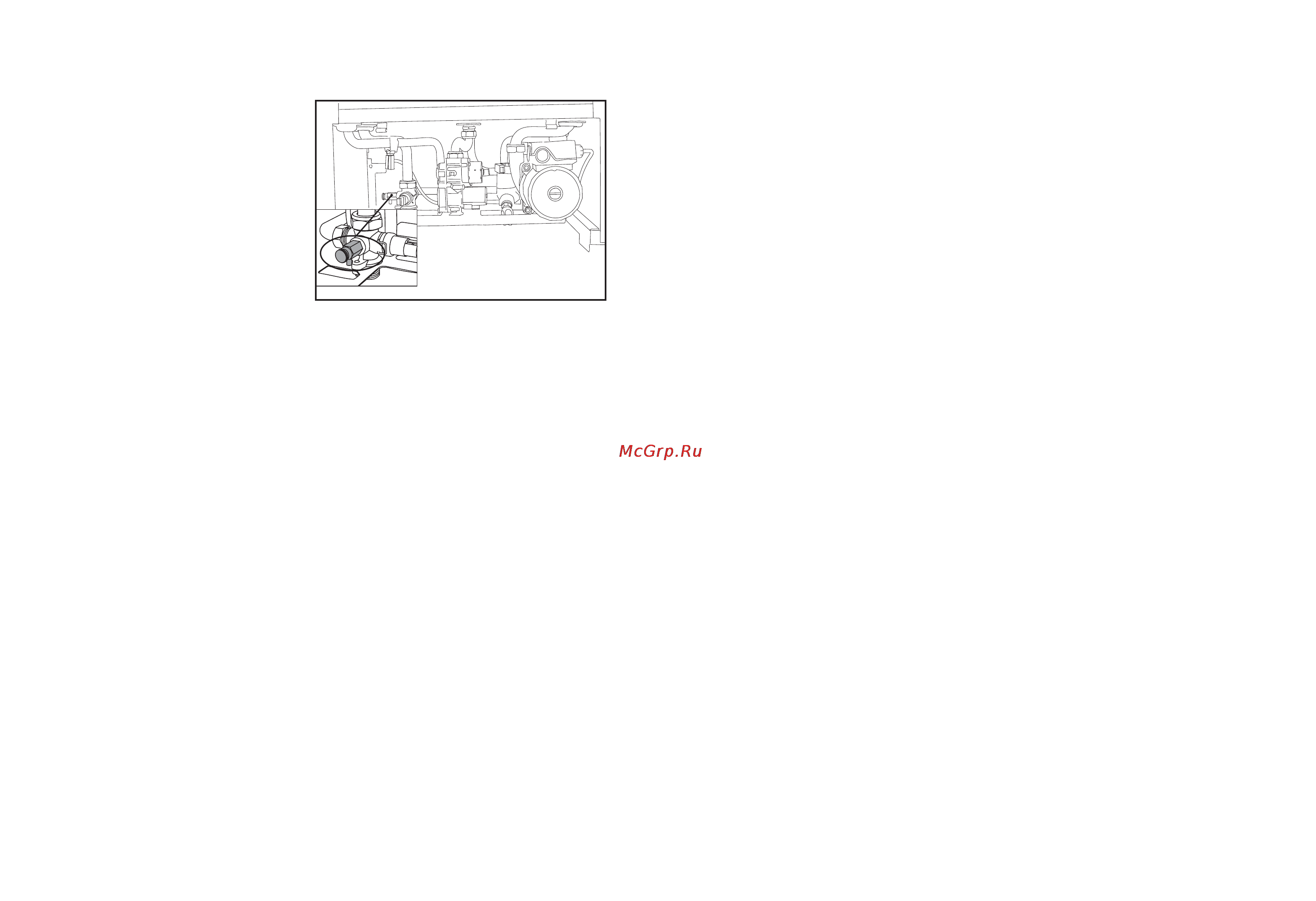

Слив теплоносителя из котла
Сливной вентиль предназначен, прежде всего, для
снижения давления теплоносителя в котле в случае
ремонта. Слить теплоноситель из котла через этот
вентиль можно лишь частично.
Полное опорожнение котла или всей системы отоп#
ления и повторное ее заполнение необходимо осу#
ществлять с помощью установки в подходящих мес#
тах системы отопления установок для заполнения /
слива.
Слив и заполнение теплоносителя в контур отопле#
ния и последующие операции (удаление воздуха,
регулирование расширительного бака) не являются
действиями, выполняемыми в рамках гарантийного
обслуживания котла.
В случае существования угрозы замерзания воды в
контуре ГВС в котле и в трубопроводах необходимо
предусмотреть меры по недопущению подобной си#
туации.
Добавление теплоносителя в котел
Добавление теплоносителя в котел описано в раз#
деле «Добавление теплоносителя в контур отопле#
ния» на стр. 9.
16 ИНСТРУКЦИЯ ПО МОНТАЖУ
Подготовка к установке котла
Разводка труб системы отопления
Номинальный внутренний диаметр труб определяет#
ся обычным способом с в зависимости от парамет#
ров насоса. Распределительные трубы проектиру#
ются в соответствии с требованиями к мощности
конкретной системы, а не в соответствии с макси#
мальной мощностью котла. Но должны быть приня#
ты меры для обеспечения достаточного расхода
теплоносителя так, чтобы разница температур меж#
ду подающим и обратным трубопроводами состав#
ляла не более 20°C. Должен быть обеспечен мини#
мальный расход 500 л/час.
Система труб должна быть проложена так, чтобы не
допустить образования воздушных пробок и облег#
чить постоянный отвод воздуха. Арматура для отво#
да воздуха должна размещаться во всех высоких
точках системы и на всех радиаторах.
Перед котлом рекомендуется установить запорные
вентили на контурах отопления, ГВС и на подаче
газа.
ВНИМАНИЕ: Перед подключением котла к системе
отопления удалите из него пластиковые заглушки,
расположенные внутри штуцеров для подключения.
Чистота системы отопления
Перед монтажом котла необходимо промыть трубо#
проводы контура отопления водой под давлением.
У старых систем необходимо удалить осевшие на
дне радиаторов отопления отложения. У новых сис#
тем необходимо удалить консервирующие материа#
лы, используемые большинством производителей
радиаторов отопления. Старые системы промыва#
ются под давлением противотоком, либо очистите#
лями шлама.
Перед котлом (т.е. на обратном трубопроводе кон#
тура отопления) рекомендуется установить улавли#
ватель загрязнений. Он должен иметь такую кон#
струкцию, чтобы обеспечивать регулярное удаление
загрязнений без необходимости слива большого ко#
личества теплоносителя. Улавливатель загрязнений
можно комбинировать с фильтром, однако один
лишь фильтр не является достаточной защитой.
Фильтр и улавливатель загрязнений необходимо ре#
гулярно проверять и чистить.
Циркуляция теплоносителя в системе
Рекомендуется систему отопления выполнить так,
чтобы по меньшей мере через некоторые из радиа#
торов могла постоянно осуществляться циркуляция
теплоносителя в системе.
Использование незамерзающих жидкостей
Не рекомендуется использовать незамерзающие
смеси, учитывая их свойства, заведомо ухудшающие
рабочие характеристики любого отопительного обо#
рудования. Главным образом, речь идет о снижении
коэффициента теплопередачи, большом объемном
расширении, повышенной вязкости, коррозионном
эффекте, разъедании прокладок и уплотнений.
Неисправность в работе оборудования по причине
применения антифриза влечет за собой отказ в
ремонте по гарантии.
Термостатические вентили на радиаторах отопления
В случае установки комнатного регулятора в
эталонном помещении хотя бы один из радиаторов
должен не оснащаться термостатической головкой.
Для повышения теплового комфорта рекомендуем в
помещении, в котором расположен комнатный
регулятор, вообще не устанавливать
термостатические головки.
Контур горячего водоснабжения (ГВС)
Давление воды в контуре ГВС должно находиться в
диапазоне 1–6 бар. Если давление превышает
6 бар, на входе должен быть установлен редукцион#
ный клапан в комбинации с предохранительным
клапаном.
В регионах с высокой жесткостью воды рекоменду#
ется принимать соответствующие меры для умень#
шения жесткости.
13 ИНСТРУКЦИЯ ПО МОНТАЖУ
