отключить от сетевого напряжения, вынув сетевой
кабель из розетки!
Для управления котлом с помощью комнатного ре#
гулятора можно использовать только регулятор с
беспотенциальными контактами, не имеющий на#
пряжения на выходе, т.е. не подающий дополни#
тельное напряжение на котел. Минимальная требуе#
мая нагрузка на выходные контакты регулятора сос#
тавляет ~ 24 В / 0,1 А.
Комнатный регулятор нужно соединить с котлом
двухжильным кабелем. Рекомендуется использовать
медный кабель сечением от 0,5 до 1,5 мм
2
. Кабель
для подключения комнатного регулятора нельзя
проводиться параллельно кабелям сетевого напря#
жения. Клеммы для подключения комнатного регу#
лятора в заводской поставке имеет перемычку и
располагается с задней стороны панели управления
котла. Клеммная колодка доступна после снятия на#
ружной крышки и откидывания панели управления.
Присоединение погодозависимого датчика осущест#
вится двухжильным проводом поперечного сечения
0,75 мм
2
. Макс. сопротивление может быть 10 Ом,
общая длина макс. 30 м. Клеммы для присоедине#
ния наружного датчика и комнатного регулятора
помещена рядом с клеммами для присоединения
комнатного регулятора.
21 ИНСТРУКЦИЯ ПО МОНТАЖУ8 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

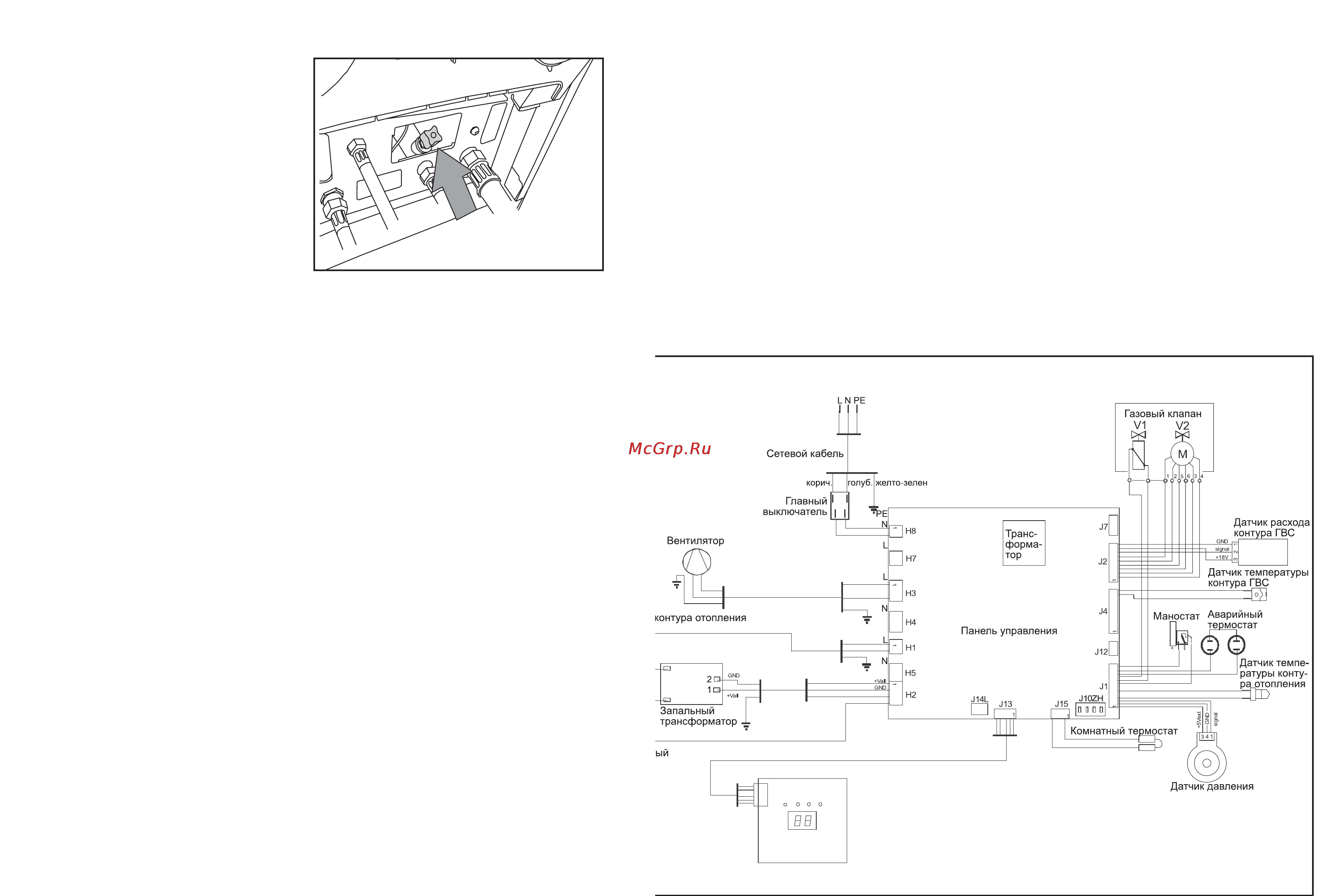

Добавление теплоносителя в контур
отопления
Долив теплоносителя (только небольшое количест#
во) можно осуществлять с помощью вентиля напол#
нения на котле. При добавлении теплоносителя не#
обходимо соблюдать следующие условия:
1. Давление подаваемого в котел теплоносителя
всегда должно быть больше давления в системе
отопления.
2. Долив теплоносителя в котел проводится только
в холодном состоянии (температура теплоносителя
в котле не выше 30°C)
3. Рекомендуемое значение давления холодного
теплоносителя (до 30°C) в котле — 1–2 бар.
ВНИМАНИЕ: Если давление добавляемого теплоноси#
теля ниже или равно давлению в системе отопления,
то во время долива возможнен обратный ток тепло#
носителя. Для предотвращения этого к вентилю до#
лива необходимо подсоединить обратный клапан.
На ущерб, обусловленный неправильным обращени#
ем с вентилем наполнения и несоблюдением ука#
занных условий гарантия производителя не распро#
страняется.
Порядок долива теплоносителя в котел:
1. Убедитесь в том, что котёл подключен к электросе#
ти, а главный выключатель находится в положении (I)
2. Если на дисплее котла показывается давление теп#
лоносителя в контуре отопления ниже 0,5 бар, мига#
ет светодиод у символа «перечеркнутое пламя» (4)
3. Подсоедините шланг долива к синему вентилю
наполнения. Вручную откройте вентиль наполнения
и следите за повышением давления на дисплее па#
нели управления котла (для отображения значения
давления необходимо нажать кнопку MODE). Дав#
ление должно быть в диапазоне 1–2 бар
5. По достижении требуемого давления вручную за#
кройте вентиль наполнения
6. Выпустите воздух из всех радиаторов отопления
(теплоноситель должен вытекать постоянно и не
содержать пузырьков воздуха)
7. Колпачок на автоматическом клапане для
выпуска воздуха постоянно держите ослабленным
(в том числе во время работы котла)
8. Убедитесь в том, что на дисплее показывается
давление в диапазоне 1–2 бар. При необходимости
вновь увеличьте давление в системе.
