Технические и габаритные данные
24 ИНСТРУКЦИЯ ПО МОНТАЖУ
Тип UHW 24T
Артикул 416 011
Га з
Категория допуска II2H3P
Энергоноситель природный газ
Вид газа 2H # G20
Расход газа природный газ м
3
/час 1,1#2,64
Номинальное давление газа на входе мбар 13#20
на форсунках мбар 1,5#8,5
Диаметр форсунок природный газ мм 1,3
Подключение к системе R" 1/2 (наруж.)
Мощность
Номинальная тепловая мощность кВт 8,5#23,0
Номинальная тепловая нагрузка кВт 10,0#25,0
КПД % 91
Подвод воздуха и отвод продуктов сгорания
Способ принудительный (турбо)
Допустимые стандарты (в соответствии с EH 483) C12, C32, C42, C52, C62, C82
Диаметр дымохода (отвод дыма / забор воздуха) мм 60/100
Макс.длина дымохода коаксиального 60/100 м 4
раздельного 80/80 м 10
Содержание NOx мГ/кВтч 3
Расход продуктов сгорания г/сек 18
Температура продуктов сгорания °C 115#145
Уровень шума (1м от котла, на высоте 1,5 м) дБ до 55
Отопление
Рабочее давление бар 0,8#3,0
Рекомендуемое рабочее давление бар 1#1,5
Рабочая температура °C 38#80
Макс. кол#во воды в системе л 70
Объем расширительного бака л 5
Макс. давление в расшир. баке бар 3
Подключение к системе R" 3/4 (наруж.)
Горячее водоснабжение (ГВС)
Рабочее давление бар 1,0#6,0
Мин. расход ГВС л/мин. 2,7
Настройка температуры (в зависимостиот расхода ) °C 35#60
Производительность ГВС при Δt=25°C л/мин. 12,5
при Δt=30°C л/мин. 11
при Δt=35°C л/мин. 8,8
Подключение к системе R" 3/4 (наруж.)
Электроподключение
Напряжение питания В / Гц ~230 / 50
Сила тока А 0,6
Потребляемая мощность Вт 135
Вид защиты IP 45
Габаритные размеры Высота мм 740
Ширина мм 410
Глубина мм 320
Вес без воды кг 37

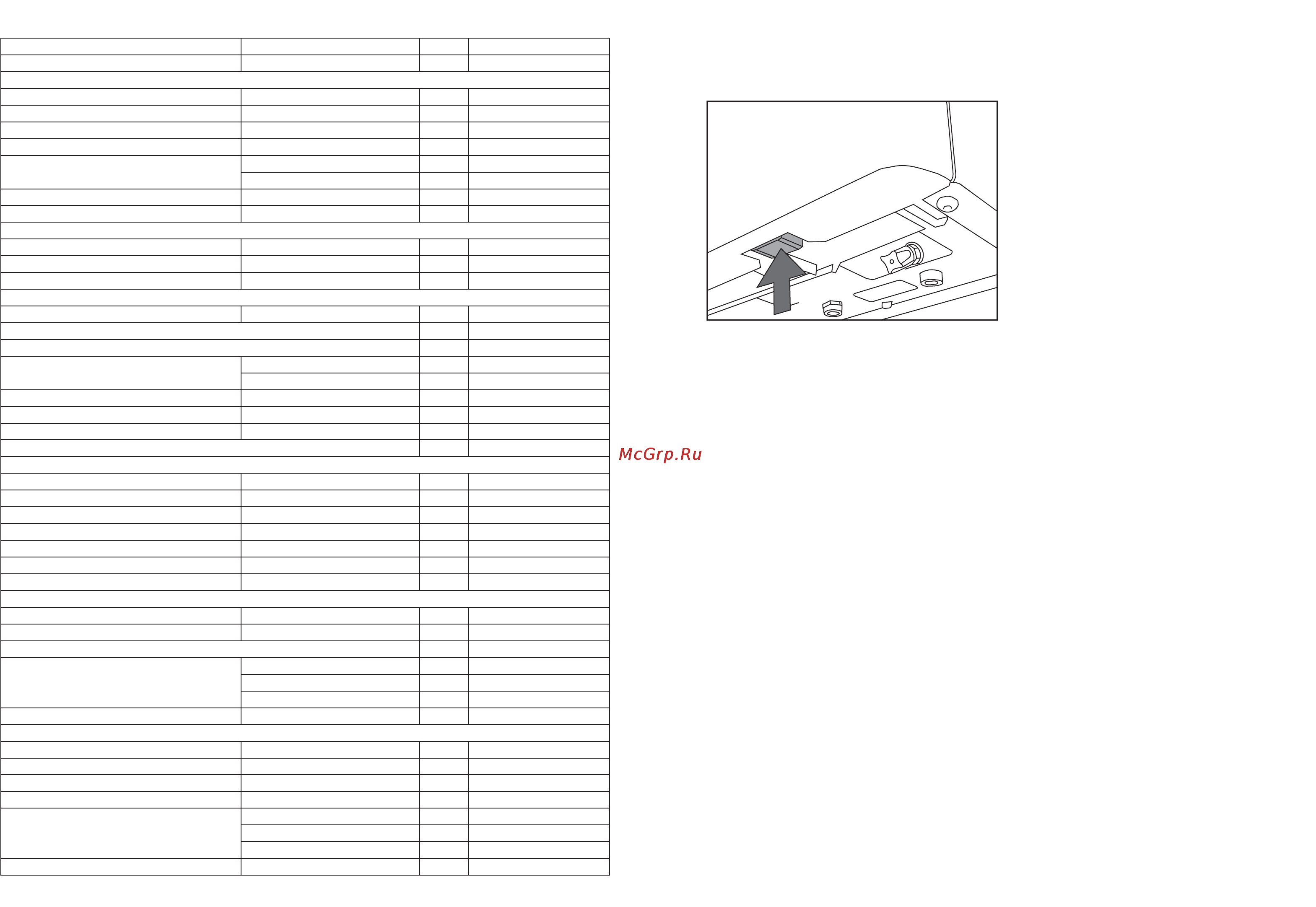

Главный выключатель
Главный выключатель предназначен для включения
или выключения котла. Главный выключатель нахо#
дится на нижней плоскости котла под панелю
управления.
ВНИМАНИЕ: Ввод котла в эксплуатацию и первое
включение должно выполняться только авторизо#
ванным сервисом!
Включение котла
ВНИМАНИЕ: Ввод котла в эксплуатацию и первое
включение должно выполняться только авторизо#
ванным сервисом!
Перед включением котла после ввода в эксплуата#
цию убедитесь в том, что:
1. котел подключен к электрической сети;
2. газовый кран под котлом открыт;
3. давление горячей воды в контуре отопления
соответствует рекомендуемому значению 1–2 бар.
Главный выключатель переключите в положение
(I). Дисплей начнёт светиться. В случае защитного
отключения котла вследствие погасшего пламени,
срабатывания аварийного на панели управления
начнёт мигать или светиться светодиод неисправ#
ности у символа «перечеркнутое пламя» (4). Если
погасло пламя, котел можно разблокировать глав#
ным выключателем, переключив его в положение
«ноль» (0) и после небольшой паузы вновь включив
его в положение «один» (I) . Если через некоторое
время неисправность повторится, или если не уда#
ется провести перезагрузку котла с помощью глав#
ного выключателя, обратитесь в сервисную органи#
зацию.При защитном отключении котла, в случае
погасания пламени после срабатывания аварийного
термостата, самостоятельное разблокирование с по#
мощью главного выключателя не действует. Разбло#
кирование аварийного термостата проводит только
авторизованный сервисный техник, и это действие
не считается гарантийным ремонтом.
ВНИМАНИЕ: Котёл нельзя вводить в эксплуатацию с
отключенным аварийным термостатом или с устрой#
ством, отличным от разрешенного производителем.
Выключение котла
Главный выключатель (см. рис. на этой странице)
переключите в положение (0). Если котел отключа#
ется на продолжительное время, закройте газовый
кран перед котлом. Выключение котла должно про#
водиться с учетом температуры окружающей среды
в данное время года. Если в систему не залита не#
замерзающая жидкость (антифриз), существует
угроза повреждения как котла, так и системы. В
этом случае из трубопроводов необходимо пол#
ностью слить воду.
