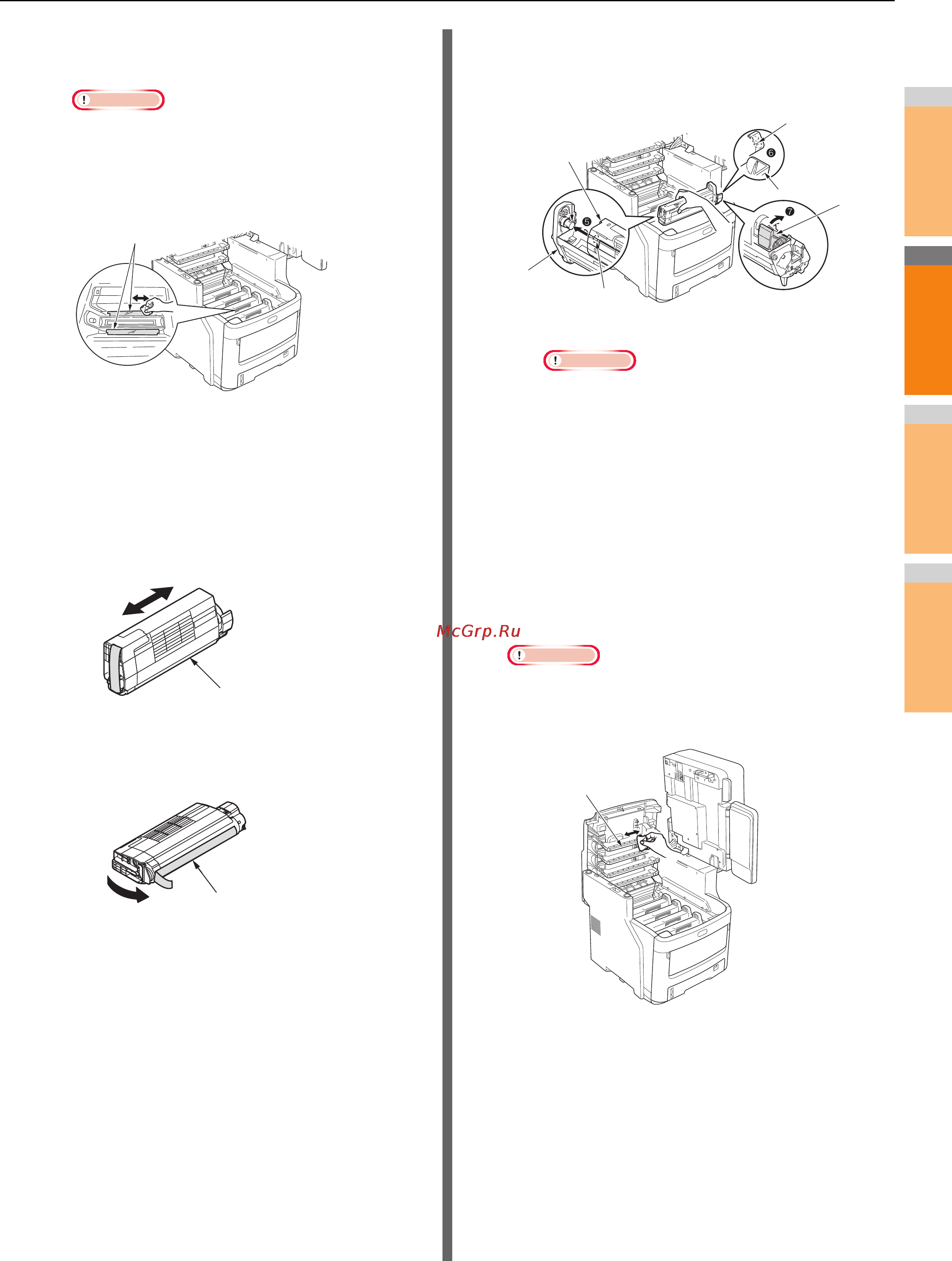

Замена расходных материалов / комплектов для обслуживания
- 55 -
2
1
3
4
5
6
7
(4) Аккуратно извлеките тонер-картридж из
устройства.
Примечание
• Если во время замены тонер-картриджей
светозащитную пленку уронили на тонер,
тонер может попасть на светодиодную линзу.
Протрите ее мягкой тканью.
4
Установите новый тонер-картридж.
(1) Извлеките новый тонер-картридж из
упаковки и убедитесь, что цвет выбран
правильно.
(2) Аккуратно встряхните его несколько раз
в направлении вверх/вниз и из стороны
в сторону.
(3) Расположите тонер-картридж
горизонтально и аккуратно снимите
ленту.
(4) Убедитесь, что цвет наклейки тонер-
картриджа соответствует цвету
наклейки картриджа фотобарабана.
(5) Повернит
е картридж таким образом,
чтобы поверхность, с которой снимается
лента, была направлена вниз.
Выровняйте отверстие с левой стороны
тонер-картриджа с упором
фотобарабана.
(6) Нажмите не правую сторону тонер-
картриджа, что надежно установить его
на место.
(7) Поворачивайте синий рычаг на тонер-
картридже в направлении стрелки, пока
он не остановится.
Примечание
• Не прилагайте усилие при установке тонер-
картриджа в устройство. Если не удается
установить его должным образом, убедитесь,
что цвет этикетки тонер-картриджа
соответствует цвету этикетки картриджа
фотобарабана. Если цвета не совпадают,
установить тонер-картридж должным образом
не получится.
• Неверная установка тонер-картриджа может
сказаться на качестве печати.
5
Аккуратно протрите линзу светодиодной
головки мягкой тканью.
Примечание
• Не используйте растворители, такие как метиловый
спирт или растворители краски. Они повреждают
светодиодную головку.
Светозащитная
пленка
Тонер-картридж
Лента
Тонер-картридж
Картриджи
барабана переноса
изображений
Отверстие
Паз
Рыча
Картриджа
направляющая
Светодиодная
головка
