OKI MC760 [60/78] Замена термоблока

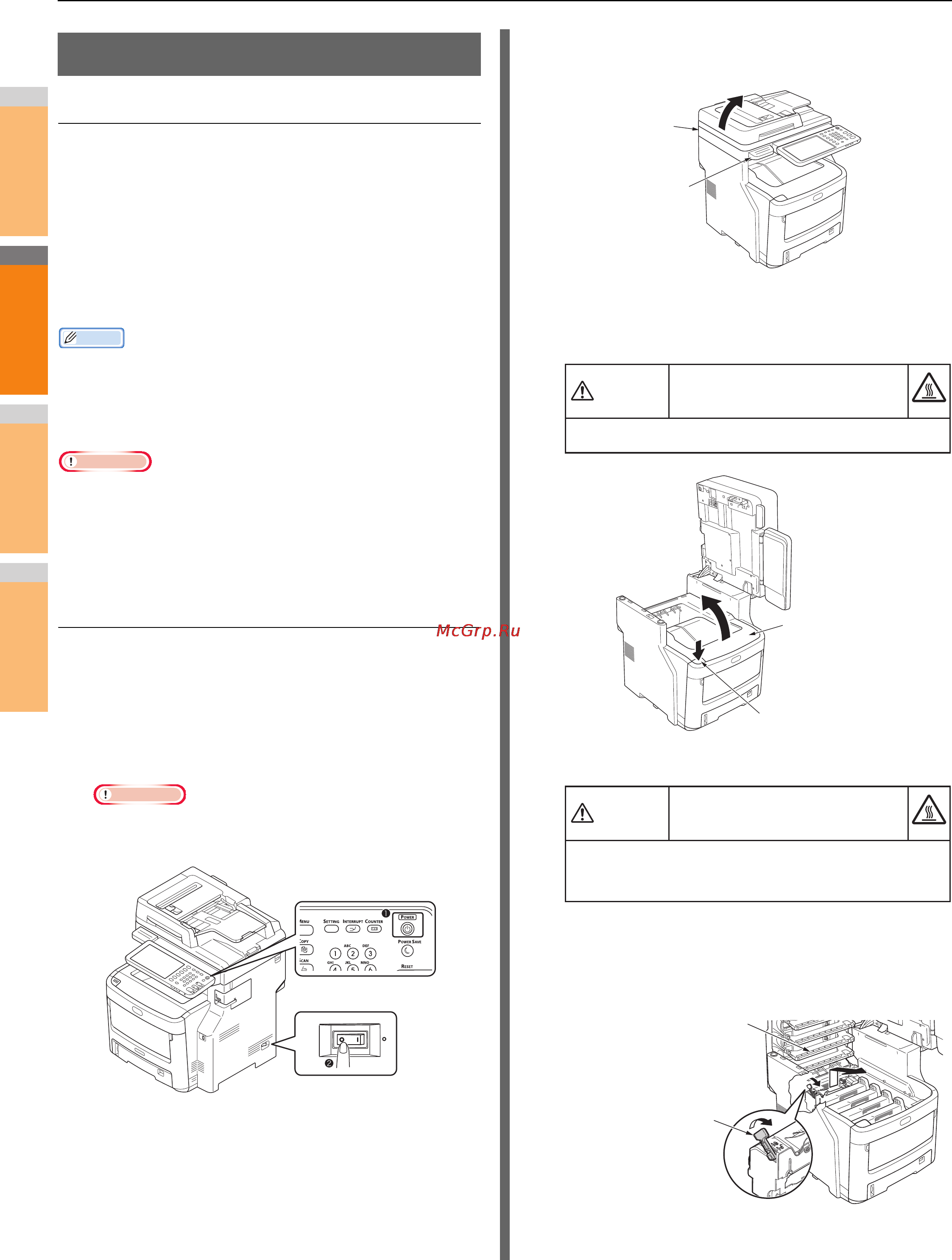

![OKI MC770 [60/78] Замена термоблока](/views2/1073921/page60/bg3c.png)
Замена расходных материалов / комплектов для обслуживания
- 60 -
2
1
3
4
5
6
7
Замена термоблока
Рекомендации по замене термоблока
Когда срок службы термоблока подходит к концу, на панели
управления отображается сообщение [Подошло время
замены термоблока], указывающее на необходимость
подготовить новый термоблок. Печать можно продолжать
до отображения сообщения [Замените термоблок] , затем
печать прекратится.
Термоблок рекомендуется заменять после печати
приблизительно 60 000 отпечатков на бумаге формата A4
(односторонняя печать).
Заметка
• После отображения сообщения [Подошло время
замены термоблока] перед отображением сообщения
[Замените термоблок] доступна печать 1250 листов в
формате A4 (односторонняя печать).
Примечание
• Печать можно продолжить даже после отображения
сообщения [Замените термоблок] : для этого откройте
и закройте верхнюю крышку. Однако это может привести
к замятию бумаги или возникновению других проблем.
Термоблок рекомендуется заменить как можно скорее.
Замена термоблока
1
Нажимайте кнопку [POWER], пока не
услышите звуковой сигнал. Некоторое
время будет отображаться сообщение
«Выполняется отключение.», затем
устройство выключится.
Примечание
• Не переворачивайте устройство резко. Это может
привести к повреждению.
2
Возьмитесь за ручку и поднимите
сканер.
3
Нажмите кнопку открытия верхней
крышки, чтобы открыть верхнюю
крышку.
4
Извлеките прежний термоблок.
(1)
Потяните синий рычаг управления блокировкой
термоблока в направлении стрелки.
(2) Удерживая термоблок за ручку, потяните
его вверх и извлеките.
Сканер
Ручка
Существует опасность получения ожога.
Не дотрагивайтесь до термоблока. Он может быть чрезвычайно горячим.
Внимание
Верхняя
крышка
Кнопка открытия
верхней крышки
Существует опасность получения ожога.
Внимание
Термоблок может сильно нагреваться. При извлечении термоблока
необходимо держать его за ручку. Будьте осторожны, не касайтесь термоблока
руками. Если термоблок горячий, необходимо подождать пока он остынет.
Светодиодная
головка
Рычаг управления
блокировкой
термоблока
(синий)
