Обслуживание
- 66 -

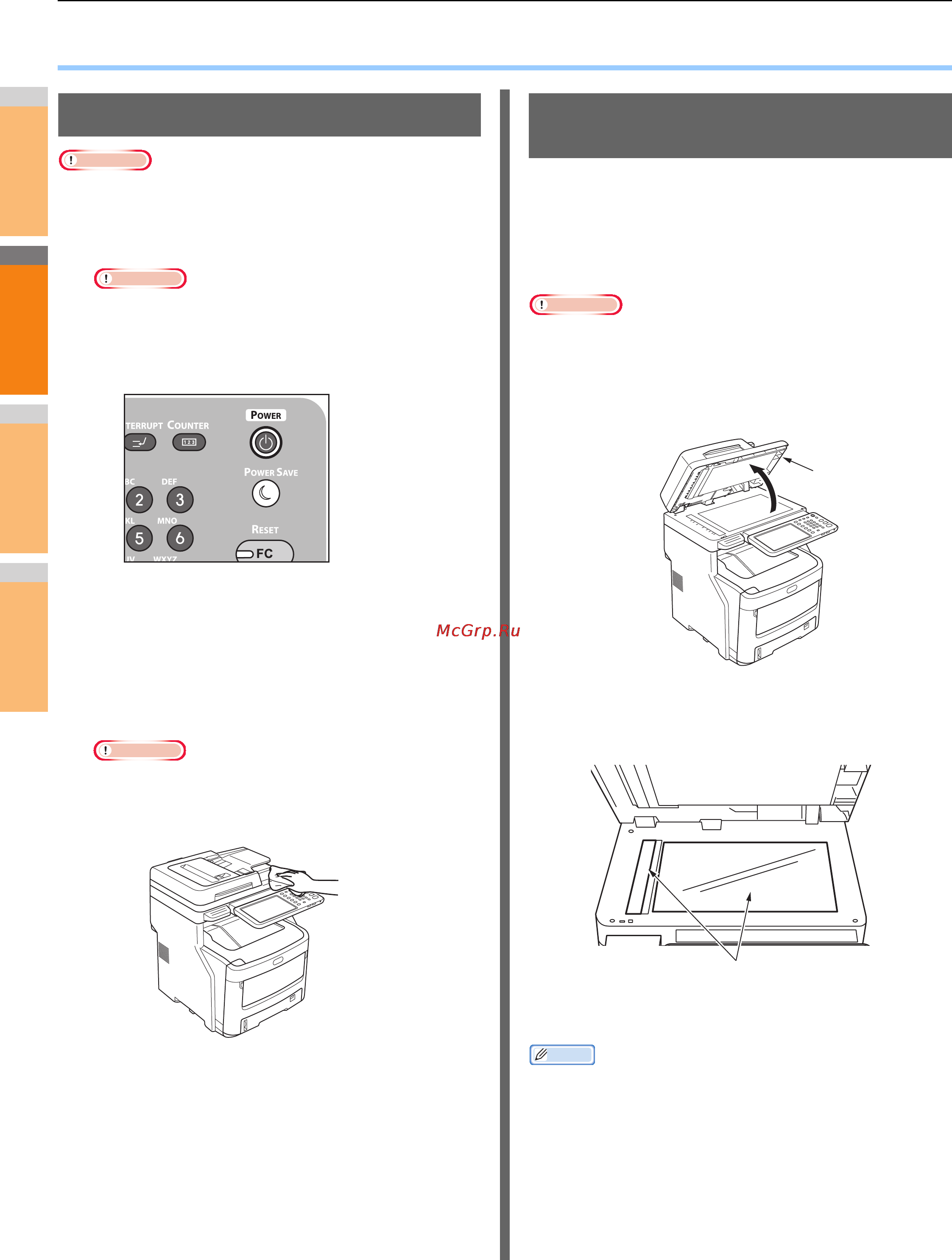

● Обслуживание
Очистка поверхности устройства
Примечание
• Не используйте бензин или растворители краски. Они
могут повредить пластиковые части или краску.
1
Отключите питание устройства.
Примечание
• Не переворачивайте устройство резко. Это может
привести к повреждению.
(1) Нажимайте кнопку [POWER], пока не
услышите звуковой сигнал.
(2) Некоторое время будет отображаться
сообщение «Выполняется
отключение.», затем устройство
выключится.
(3) Выключите питание устройства.
2
Очистите поверхность устройства.
Примечание
• Используйте только воду или мягкое моющее
средство.
• Части устройства смазывать не требуется.
(1) Очистите поверхность устройства
мягкой тканью, слегка смоченной в воде
или нейтральном моющем средстве.
(2) Насухо протрите поверхность
устройства мягкой сухой тканью.
Очистка стекла экспонирования
(стеклянную поверхность)
Если стекло экспонирования (стеклянная поверхность)
испачкано, на полученных копиях или отпечатках, а также
документах, отправляемых другим пользователям, могут
появиться черные пятна или полосы. Для обеспечения
качества печати, протирайте стекло экспонирования раз в
месяц.
Примечание
• Не используйте бензин или растворители краски. Они
могут повредить пластиковые части или краску.
1
Откройте крышку держателя документов.
2
Очистите стекло экспонирования
(стеклянную поверхность) мягкой
влажной тканью.
3
Закройте крышку держателя документов.
Заметка
• Если стекло экспонирования сильно испачкано,
очистите его с помощью небольшого количества
нейтрального моющего средства, затем протрите мягкой
влажной тканью.
Крышка
держателя
документов
Стеклянная поверхность
