OKI MC760 [64/78] Замена картриджа внутреннего финишера
![OKI MC760 [64/78] Замена картриджа внутреннего финишера](/views2/1073921/page64/bg40.png)
Замена расходных материалов / комплектов для обслуживания
- 64 -
2
1
3
4
5
6
7
7
Верните сканер в исходное положение.
Заметка
• В случае самостоятельной утилизации использованного
блока ремня поместите его в пластиковый пакет и
утилизируйте в соответствии с местными правилами.

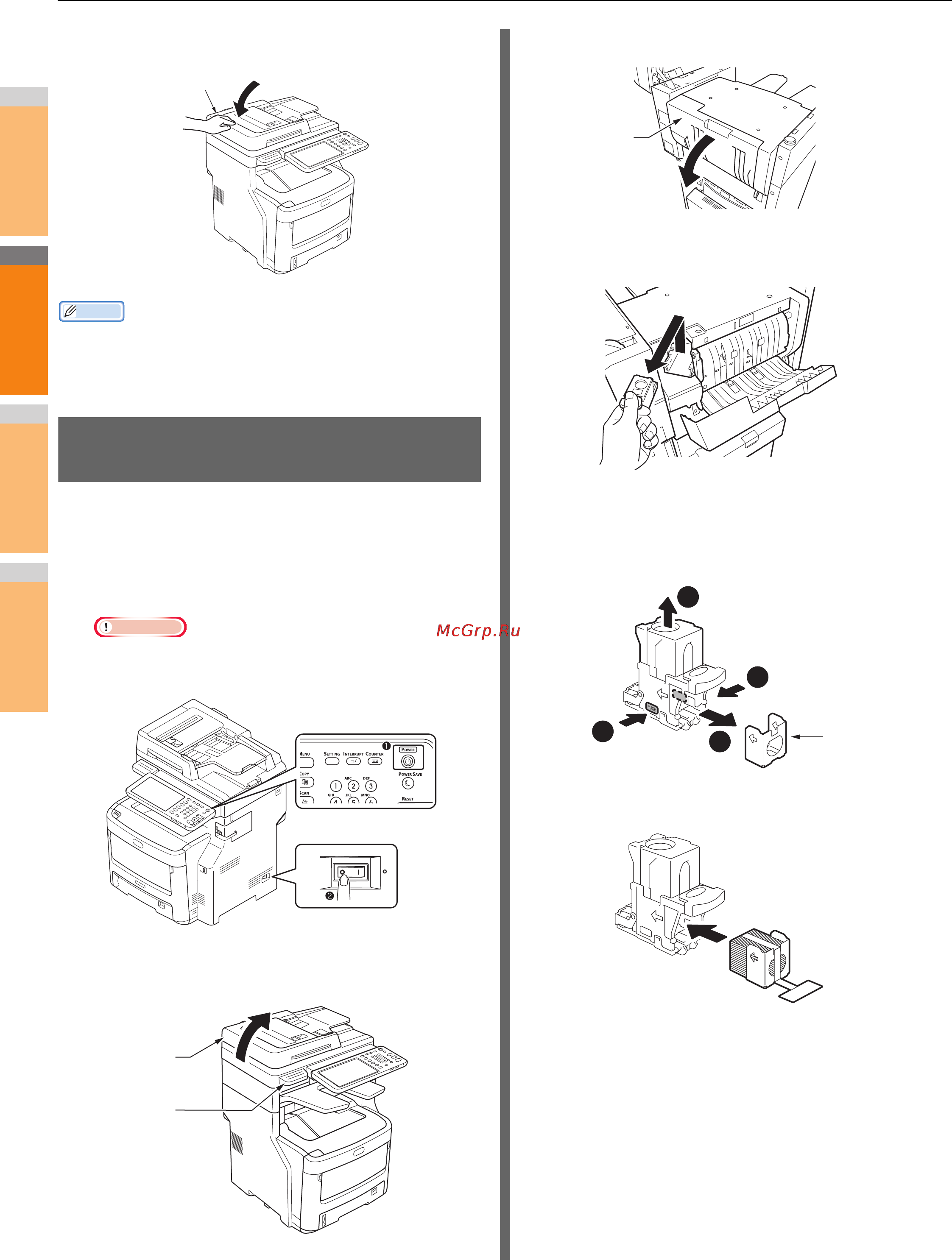

Замена картриджа внутреннего
финишера
1
Нажимайте кнопку [POWER], пока не
услышите звуковой сигнал. Некоторое
время будет отображаться сообщение
«Выполняется отключение.», затем
устройство выключится.
Примечание
• Не переворачивайте устройство резко. Это может
привести к повреждению.
2
Возьмитесь за ручку и поднимите
сканер.
3
Откройте заднюю крышку финишера.
4
Извлеките картридж.
5
Нажмите и поднимите прозрачную
кассету, извлеките пустую кассету из
картриджа.
6
Прикрепите новую кассету к картриджу.
Сканер
Сканер
Ручка
Крышка
1
2
3
1
Кассету
