Daikin FTXF25A2V1B [19/56] Справочная информация о блоках
![Daikin FTXF25A2V1B [19/56] Справочная информация о блоках](/views2/1746709/page19/bg13.png)
4 | Справочная информация о блоках
Справочное руководство по монтажу
19
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12
4 Справочная информация о блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.

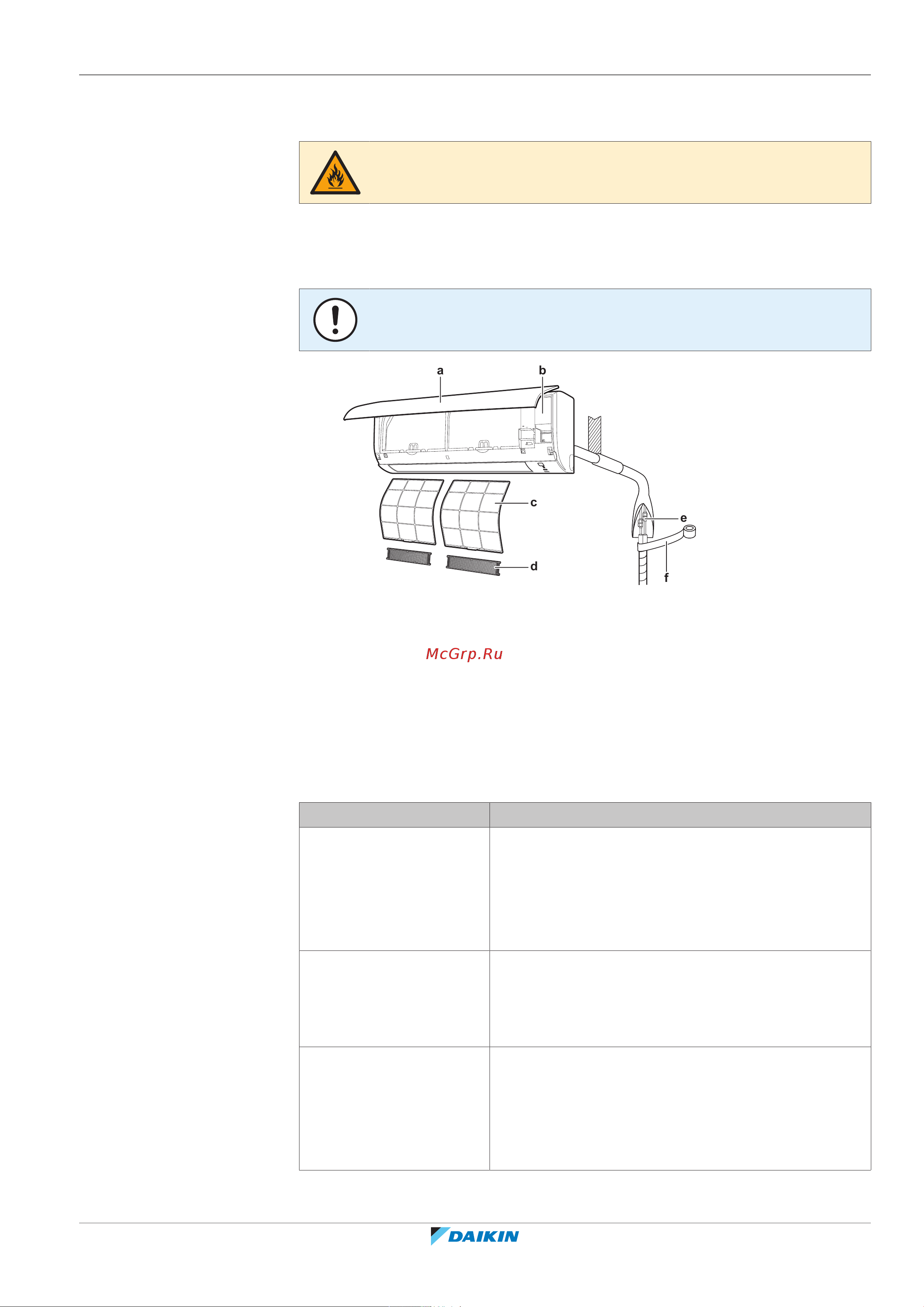

4.1 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при температуре ниже –15°C.
a
f
c
e
d
b
a Внутренний блок
b Сервисная крышка
c Воздушный фильтр
d Титаново-апатитовый фильтр-дезодорант и серебряный фильтр малых частиц (только для FTXP)
e Трубопровод хладагента, сливной шланг, соединительный кабель
f Изоляционная лента
4.2 Рабочий диапазон
Для надежной и эффективной работы системы температура и влажность
воздуха должны находиться в указанных ниже пределах.
Рабочий режим Рабочий диапазон
Охлаждение
(a)(b)
▪ Наружная температура: –10~46°C по сухому
термометру
▪ Температура в помещении: 18~32°C по сухому
термометру
▪ Влажность в помещении: ≤80%
Обогрев
(a)
▪ Наружная температура: –15~24°C по сухому
термометру
▪ Температура в помещении: 10~30°C по сухому
термометру
Осушка
(a)
▪ Наружная температура: –10~46°C по сухому
термометру
▪ Температура в помещении: 18~32°C по сухому
термометру
▪ Влажность в помещении: ≤80%
(a)
Если блок вышел за пределы рабочего диапазона, защитное устройство
должно прекратить работу системы.
