6 | Монтаж
Справочное руководство по монтажу
29
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12
A Монтажная пластина для оборудования классов 20~35
B Монтажная пластина для оборудования классов 50~71
a Рекомендуемые точки крепления монтажной пластины
b Карман для крышки отверстия под трубопровод
c Выступы для размещения спиртового уровня
d Сквозное отверстие в стене Ø65мм
e Положение сливного отверстия
f Положение конца рулетки, совмещенного со со значком « »
g Конец трубопровода газообразного хладагента
h Конец трубопровода жидкого хладагента

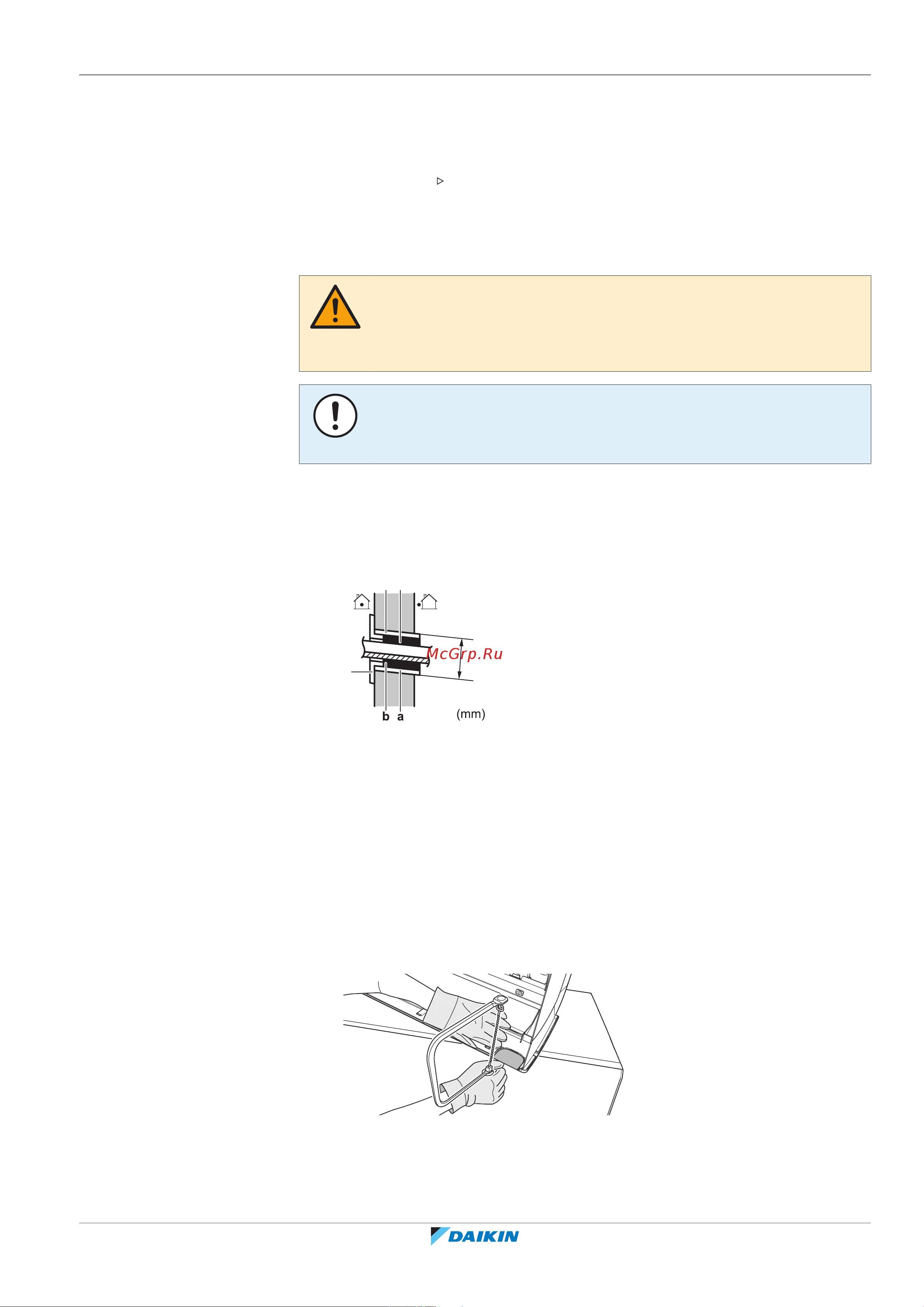

6.3.3 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину, используйте в сквозном
отверстии заделываемую в стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов уплотняющим материалом
(приобретается по месту монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65 мм с уклоном
вниз наружу.
2 Вставьте в отверстие заделываемую в стену трубу.
3 Вставьте в трубу настенную крышку.
Ø65
a
b
c
a Заделываемая в стену труба
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента, проводки и сливного
трубопровода ОБЯЗАТЕЛЬНО заполните зазор шпатлевкой.
6.3.4 Чтобы снять крышку отверстия под трубопровод
Чтобы подсоединить трубопровод справа, справа снизу, слева или слева
снизу, НЕОБХОДИМО снять крышку отверстия под трубопровод.
1 Срежьте лобзиком крышку отверстия под трубопровод с внутренней
стороны передней решетки.
2 Уберите со среза заусенцы полукруглым напильником.
