6 | Монтаж
Справочное руководство по монтажу
32
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12

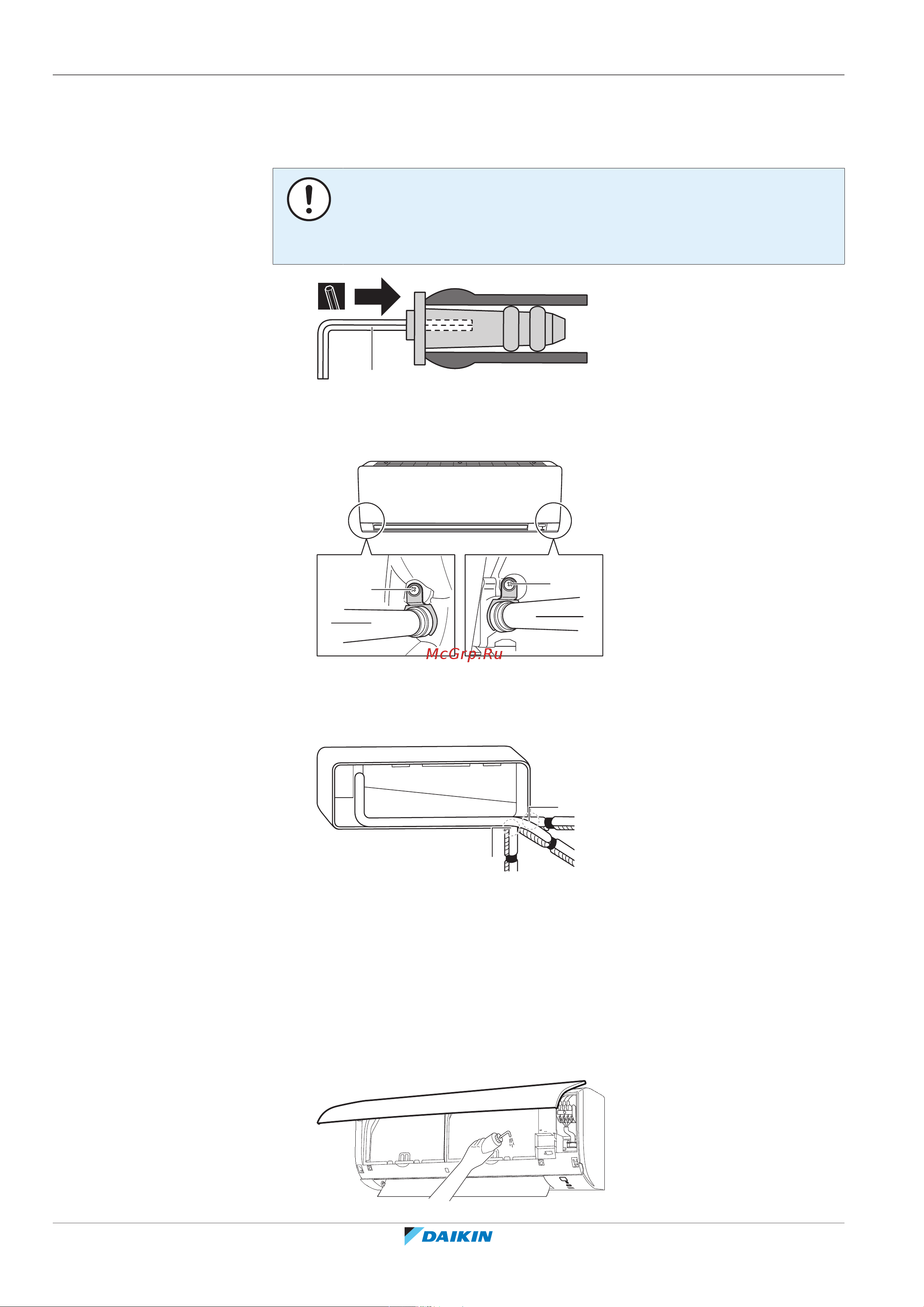

1 Вывернув винт крепления изоляции с правой стороны, снимите сливной
шланг.
2 Сняв сливную пробку с левой стороны, установите ее справа.
ПРИМЕЧАНИЕ
НЕ пользуйтесь смазочным маслом (используемым в контуре циркуляции
хладагента), вставляя пробку в сливное отверстие. Масло может испортить
пробку, что чревато протечкой.
a
a Шестигранный ключ на 4мм
3 Вставьте сливной шланг с левой стороны, не забывая закрепить его
крепежным винтом во избежание протечки воды.
a
b
a
b
a Крепежный винт для изоляции
b Сливной шланг
4 Прикрепите сливной шланг виниловой липкой лентой к трубкам для
хладагента снизу.
A
B
C
b
a
A Подсоединение трубопровода слева
B Подсоединение трубопровода слева сзади
C Подсоединение трубопровода слева снизу
a При подсоединении трубопровода слева снимите крышку с этого отверстия
b При подсоединении трубопровода слева снизу снимите крышку с этого отверстия
Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1литр воды в сливной поддон, проверьте
его на протечку.
