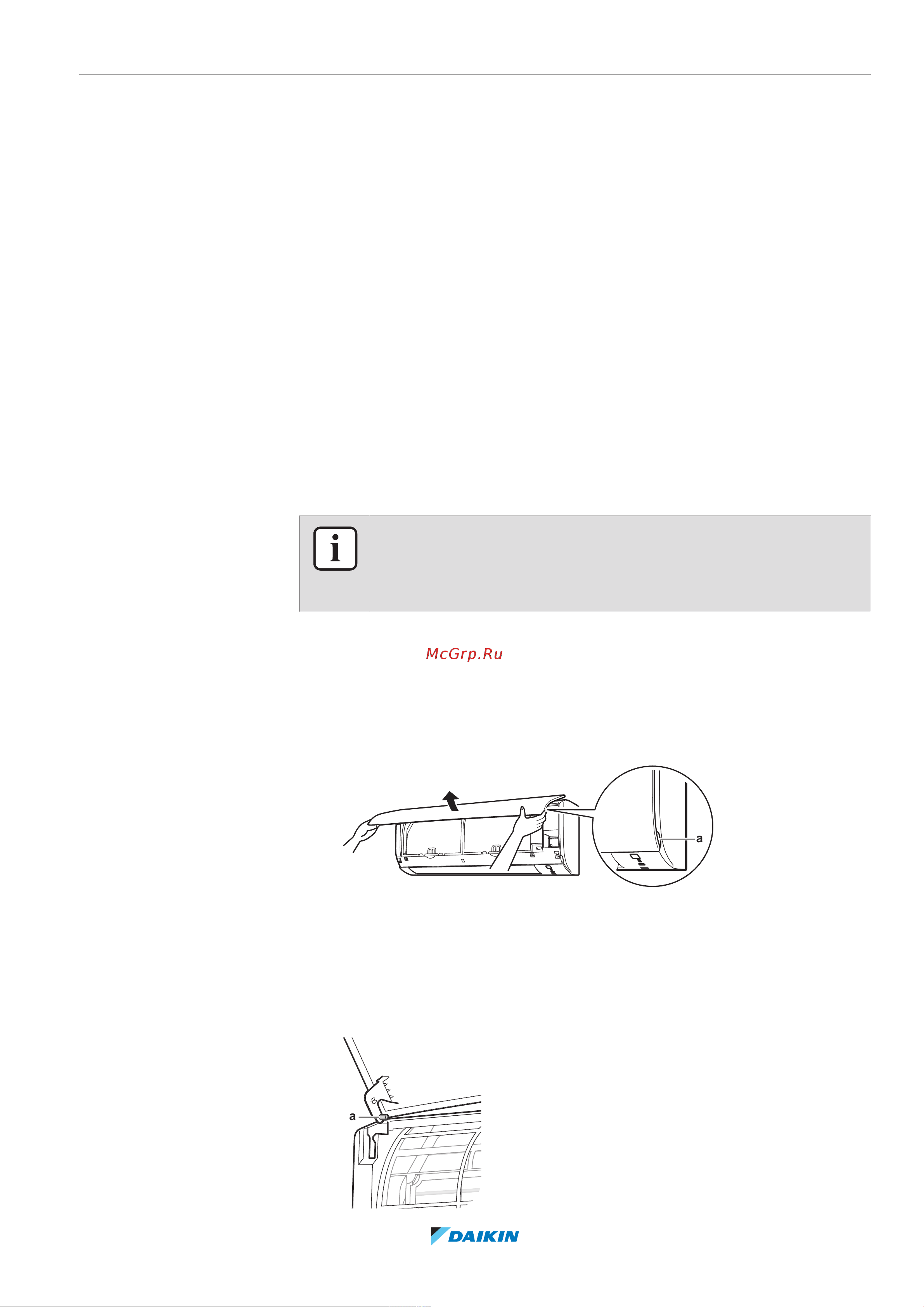

![Daikin FTXF25A2V1B [25/56] Монтаж](/views2/1746709/page25/bg19.png)
6 | Монтаж
Справочное руководство по монтажу
25
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и сделать при монтаже
системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного блока.
2 Установка внутреннего блока.
3 Подсоединение трубопроводов хладагента.
4 Проверка трубопроводов хладагента.
5 Заправка хладагентом.
6 Подключение электропроводки.
7 Завершение монтажа наружного блока.
8 Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
Порядок установки наружного блока (монтаж, подсоединение трубопроводов
хладагента, заправка хладагентом, подключение электропроводки и пр.) см. в
соответствующем руководстве по монтажу.
6.2 Открывание внутреннего блока
6.2.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с обеих сторон.
a
a Выступы панели
2 Снимите лицевую панель, сдвигая ее влево или вправо и подтягивая к
себе.
Результат: Высвобождается стержень лицевой панели с 1 стороны.
3 Таким же образом высвободите стержень лицевой панели с другой
стороны.
a
