Daikin FTXF25A2V1B [30/56] Монтаж

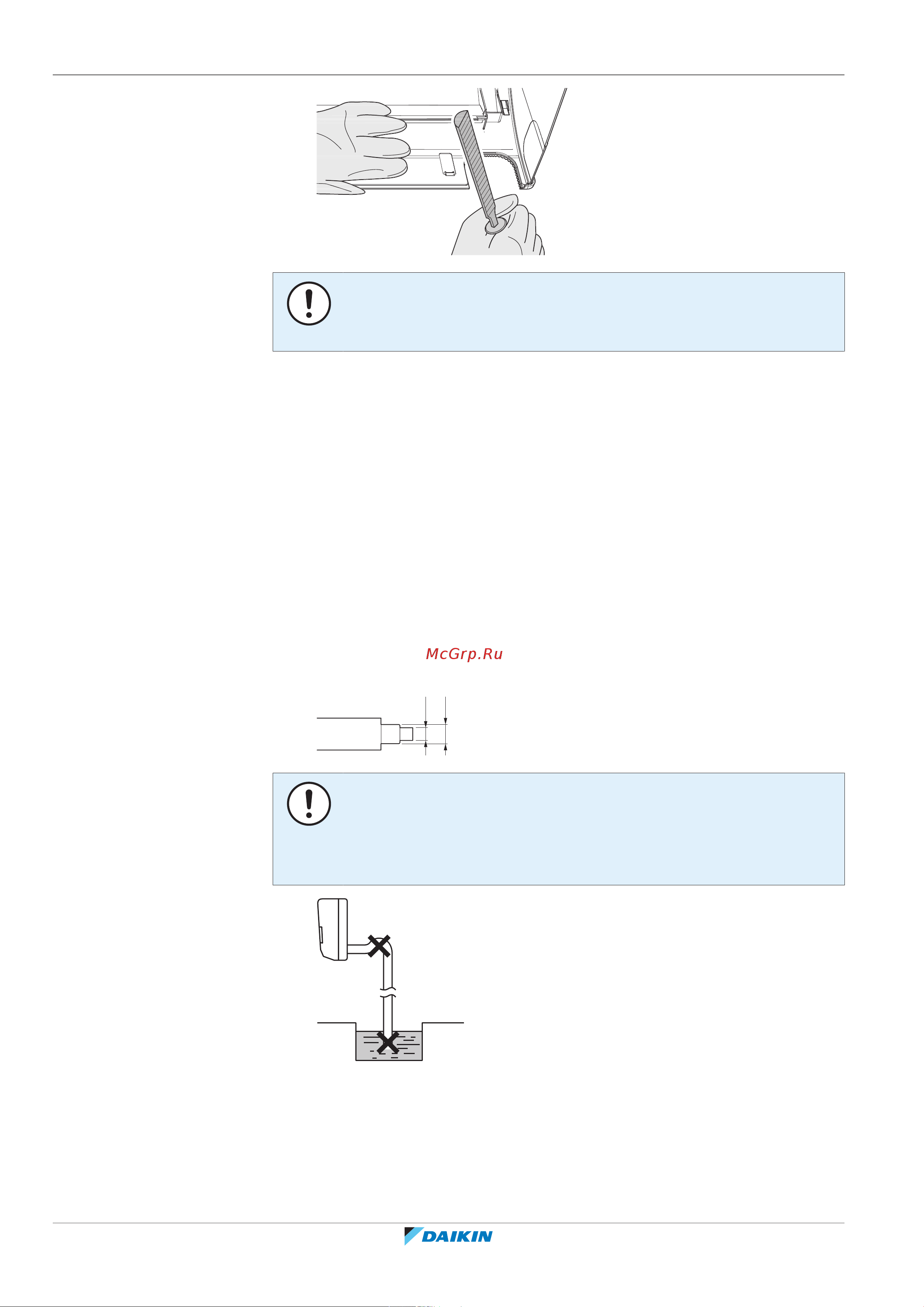

![Daikin FTXF25A2V1B [30/56] Монтаж](/views2/1746709/page30/bg1e.png)
6 | Монтаж
Справочное руководство по монтажу
30
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12
ПРИМЕЧАНИЕ
Во избежание повреждения передней решетки НЕ пользуйтесь кусачками,
снимая крышку с отверстия под трубопровод.
6.3.5 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для этого
необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть как можно
короче.
▪ Размер трубок. Если требуется удлинение дренажного шланга или заделка
дренажных труб, используйте детали, соответствующие переднему концу
шланга.
Ø16
Ø18
ПРИМЕЧАНИЕ
▪ Сливной шланг прокладывается с уклоном вниз.
▪ Ловушки НЕ допускаются.
▪ НЕ опускайте конец шланга в воду.
▪ Удлинение сливного шланга. Удлинить сливной шланг можно с помощью
шланга Ø16мм, который приобретается по месту монтажа оборудования. НЕ
забудьте поместить в термоизолирующую трубку отрезок наращенного
шланга, проложенный в помещении.
