15
Компоненты материнской платы

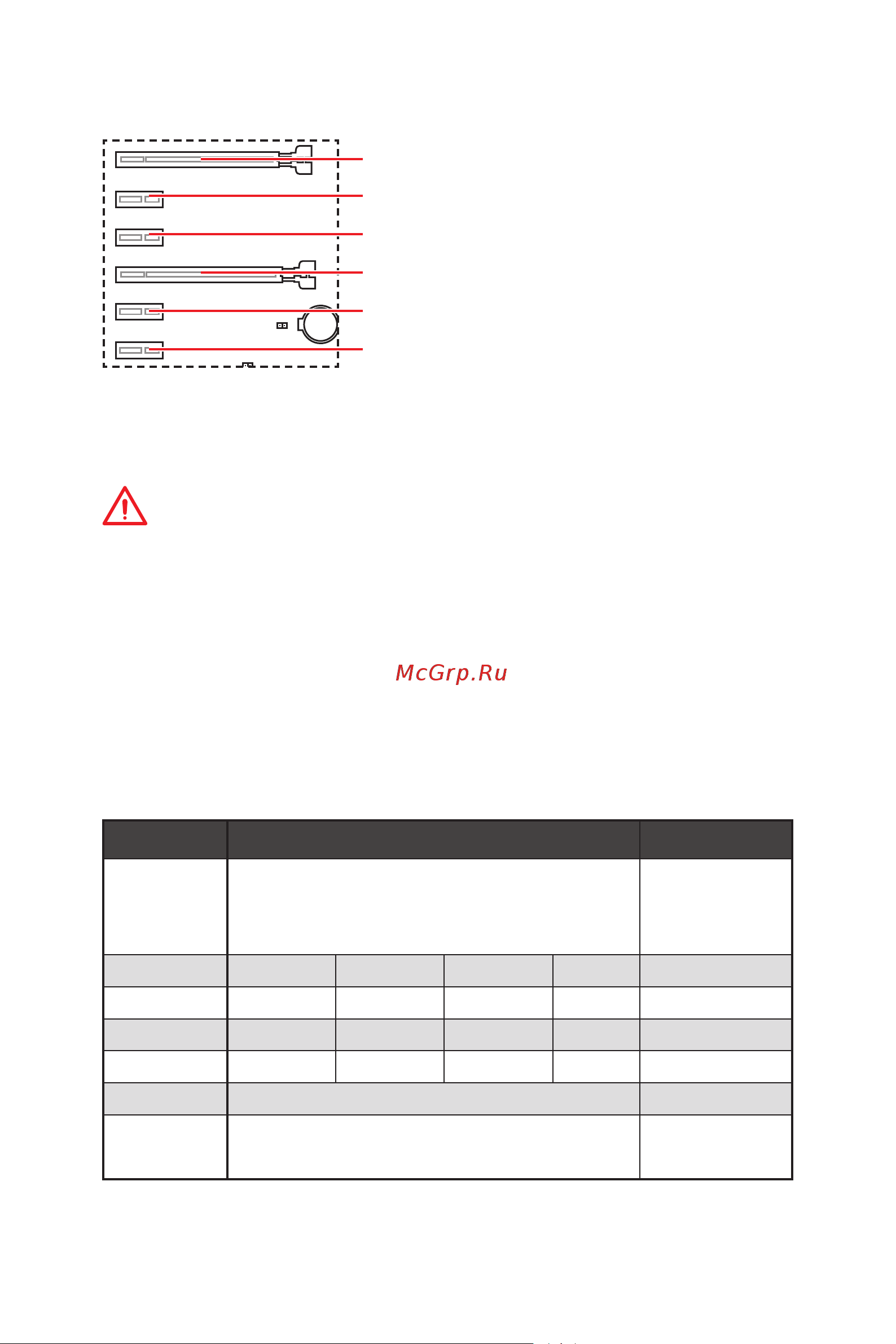

PCI_E1~6: Слоты расширения PCIe
Внимание!
y
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота
.
y
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
y
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
y
PCI_E4 будет работать в режиме x1 при установке устройства в любой слот
PCI_E2/ PCI_E3/ PCI_E5.
* Для процессоров AMD Ryzen™ 1-го, 2-го и 3-го поколения
** Для процессоров Ryzen™ с видеокартой Radeon™ Vega и процессоров AMD
Ryzen™ 2-го поколения с видеокартой Radeon™
*** Для процессоров Athlon™ с процессоров Radeon™ Vega
Таблица пропускной способности PCIe для нескольких видиокарт
Слот Одинарный 2-Way
PCI_E1 (CPU)
@ 3.0 x16*
или @ 3.0 x8**
или @ 3.0 x4***
@ 3.0 x16*
или @ 3.0 x8**
или @ 3.0 x4***
PCI_E2 (PCH) 2.0 x1 2.0 x1 Пусто Пусто ―
PCI_E3 (PCH) 2.0 x1 Пусто 2.0 x1 Пусто ―
PCI_E4 (PCH) 2.0 x1 2.0 x1 2.0 x1 2.0 x1 @2.0 x4
PCI_E5 (PCH) 2.0 x1 Пусто Пусто 2.0 x1 ―
PCI_E6 (PCH) 2.0 x1 2.0x1
M2_1 (CPU)
3.0 x4*/**
или 3.0 x2***
3.0 x4*/**
или 3.0 x2***
(─: недоступно, @: видеокарта, *: для процессоров AMD Ryzen™ 1-го, 2-го и
3-го поколения, **: для процессоров Ryzen™ с видеокартой Radeon™ Vega и
процессоров AMD Ryzen™ 2-го поколения с видеокартой Radeon™, ***: для
процессоров Athlon™ с процессоров Radeon™ Vega)
BAT1
PCI_E1: PCIe 3.0 x16*/ x8**/ x4***
PCI_E2: PCIe 2.0 x1
PCI_E3: PCIe 2.0 x1
PCI_E4: PCIe 2.0 x4
PCI_E5: PCIe 2.0 x1
PCI_E6: PCIe 2.0 x1
