15
Vue d’ensemble des composants
BAT1

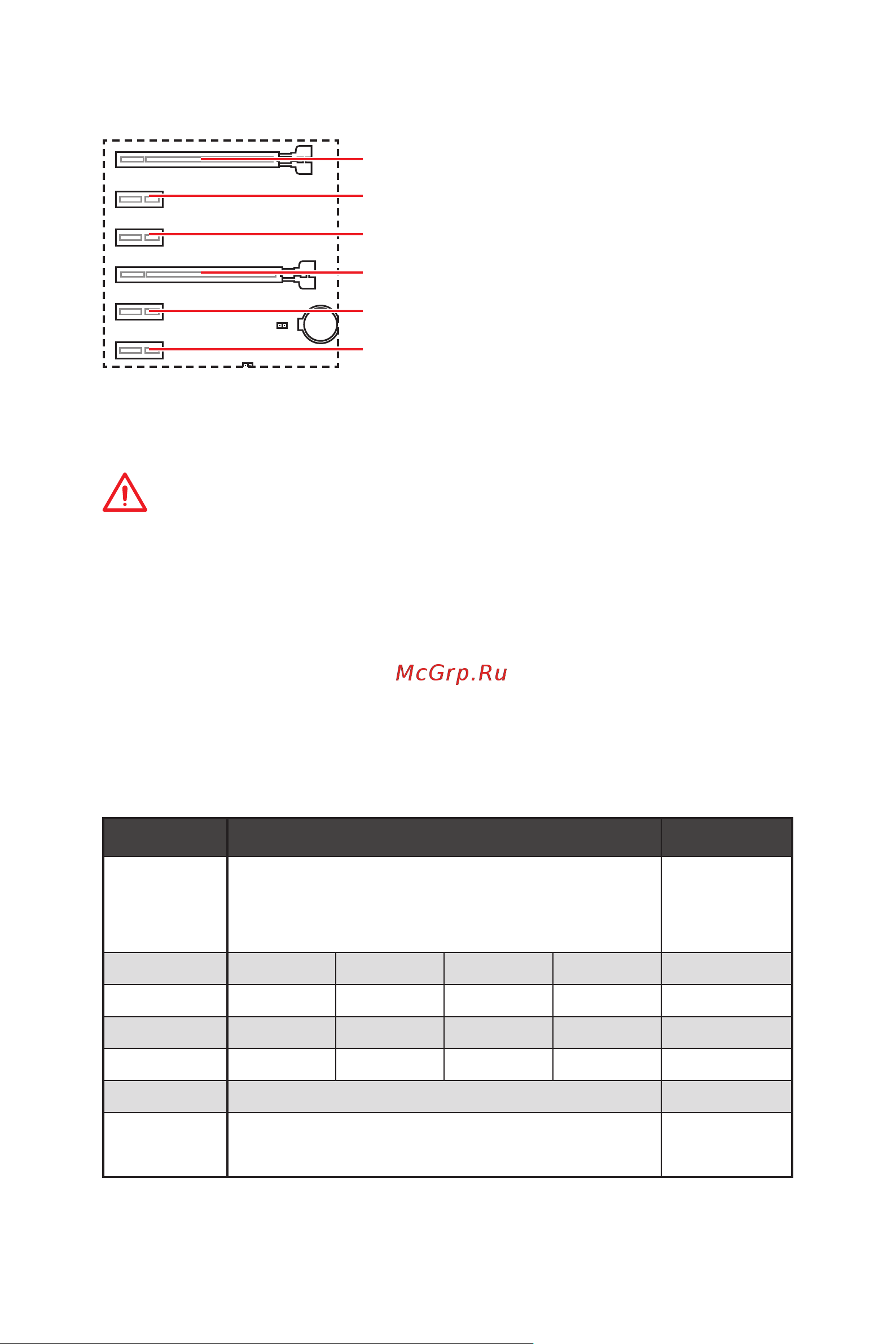

PCI_E1~6 : Slots d’extension PCIe
PCI_E1 : PCIe 3.0 x 16* / x 8** / x 4***
PCI_E2 : PCIe 2.0 x 1
PCI_E3 : PCIe 2.0 x 1
PCI_E4 : PCIe 2.0 x 4
PCI_E5 : PCIe 2.0 x 1
PCI_E6 : PCIe 2.0 x 1
Important
y
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
y
Si vous choisissez d’installer une seule carte d’extension PCIe x 16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
y
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
y
Le slot PCI_E4 offre un débit x 1 lorsqu’un périphérique est installé dans le slot
PCI_E2 / PCI_E3 / PCI_E5.
* Pour les processeurs AMD Ryzen™ de 1ère, 2ème et 3ème génération
** Pour les processeurs Ryzen™ avec cœurs graphiques Radeon™ Vega et AMD
Ryzen™ avec cœurs graphiques Radeon™ de 2ème génération
*** Pour les processeurs Athlon™ avec cœurs graphiques Radeon™ Vega
Tableau de débit PCIe pour multi-GPU
Slot Unique 2-Way
PCI_E1 (CPU)
@ 3.0 x 16*
ou @ 3.0 x 8**
ou @ 3.0 x 4***
@ 3.0 x 16*
ou @ 3.0 x 8**
ou @ 3.0 x 4***
PCI_E2 (PCH) 2.0 x 1 2.0 x 1 Vide Vide ―
PCI_E3 (PCH) 2.0 x 1 Vide 2.0 x 1 Vide ―
PCI_E4 (PCH) 2.0 x 1 2.0 x 1 2.0 x 1 2.0 x 1 @2.0 x 4
PCI_E5 (PCH) 2.0 x1 Vide Vide 2.0 x 1 ―
PCI_E6 (PCH) 2.0 x 1 2.0 x 1
M2_1 (CPU)
3.0 x 4*/**
ou 3.0 x 2***
3.0 x 4*/**
ou 3.0 x 2***
(─ : indisponible, @ : carte graphique, * : pour les processeurs AMD Ryzen™ de 1ère,
2ème et 3ème génération, ** : pour les processeurs Ryzen™ avec cœurs graphiques
Radeon™ Vega et AMD Ryzen™ avec cœurs graphiques Radeon™ de 2ème génération,
*** : pour les processeurs Athlon™ avec cœurs graphiques Radeon™ Vega)
