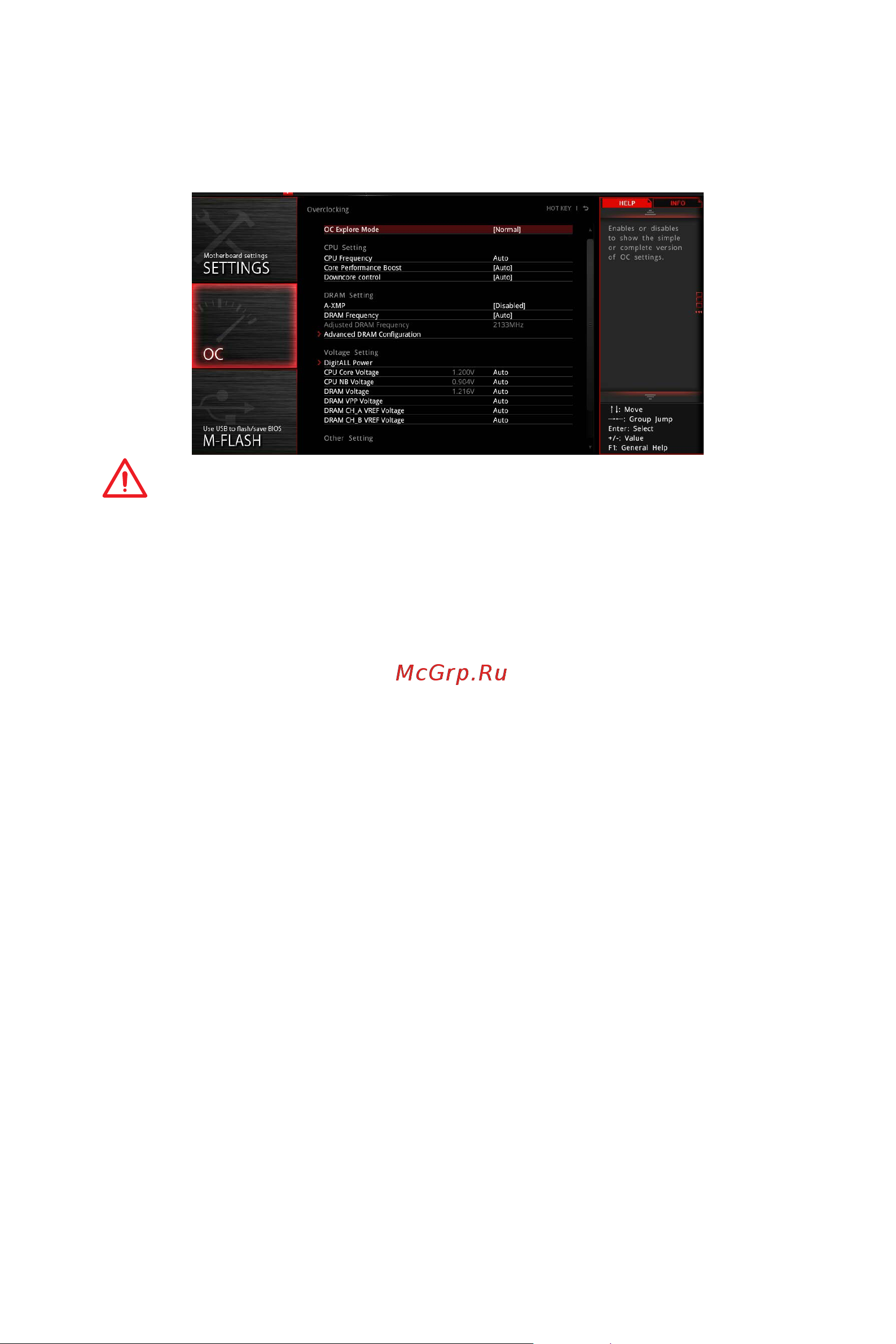

MSI B450 GAMING PLUS MAX [148/158] Меню oc
![MSI B450 GAMING PLUS MAX [148/158] Меню oc](/views2/1747624/page148/bg94.png)
30
Настройка BIOS
Меню OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для «разгона» системы.
Внимание�
y
Разгонять ПК вручную рекомендуется только опытным пользователям.
y
Производитель не гарантирует успешность разгона. Неправильное
выполнение разгона может привести к аннулированию гарантии и
серьезному повреждению оборудования.
y
Неопытным пользователям рекомендуется использовать функцию GAME
BOOST.
y
Пункты BIOS в меню OC будут меняться в зависимости от моделя процессора.
f OC Explore Mode [Normal]
Включение или выключение отображения нормального или экспертного
режима настроек разгона.
[Normal] Стандартные параметры разгона в BIOS.
[Expert] Расширенные параметры разгона в BIOS для опытных
пользователей.
Примечание: Символом * отмечаются параметры разгона в режиме Expert.
f CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты. Этот
пункт появляется при установке процессора с поддержкой данной функции.
f Core Performance Boost [Auto]
Включение или выключение Core Performance Boost (CPB). Этот пункт
появляется при установке процессора с поддержкой данной функции.
f Downcore Control [Auto] (опционально)
Задание количество используемых ядер процессора. Этот пункт появляется
при установке процессора с поддержкой данной функции.
