16
Übersicht der Komponenten
M2_1: M.2 Steckplatz (Key M)
1
2
3
30°
4
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie im
Video.
http://youtu.be/JCTFABytrYA
Wichtig
Die SATA5 und SATA6 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie ein
M.2-Gerät im M.2 Steckplatz installieren.

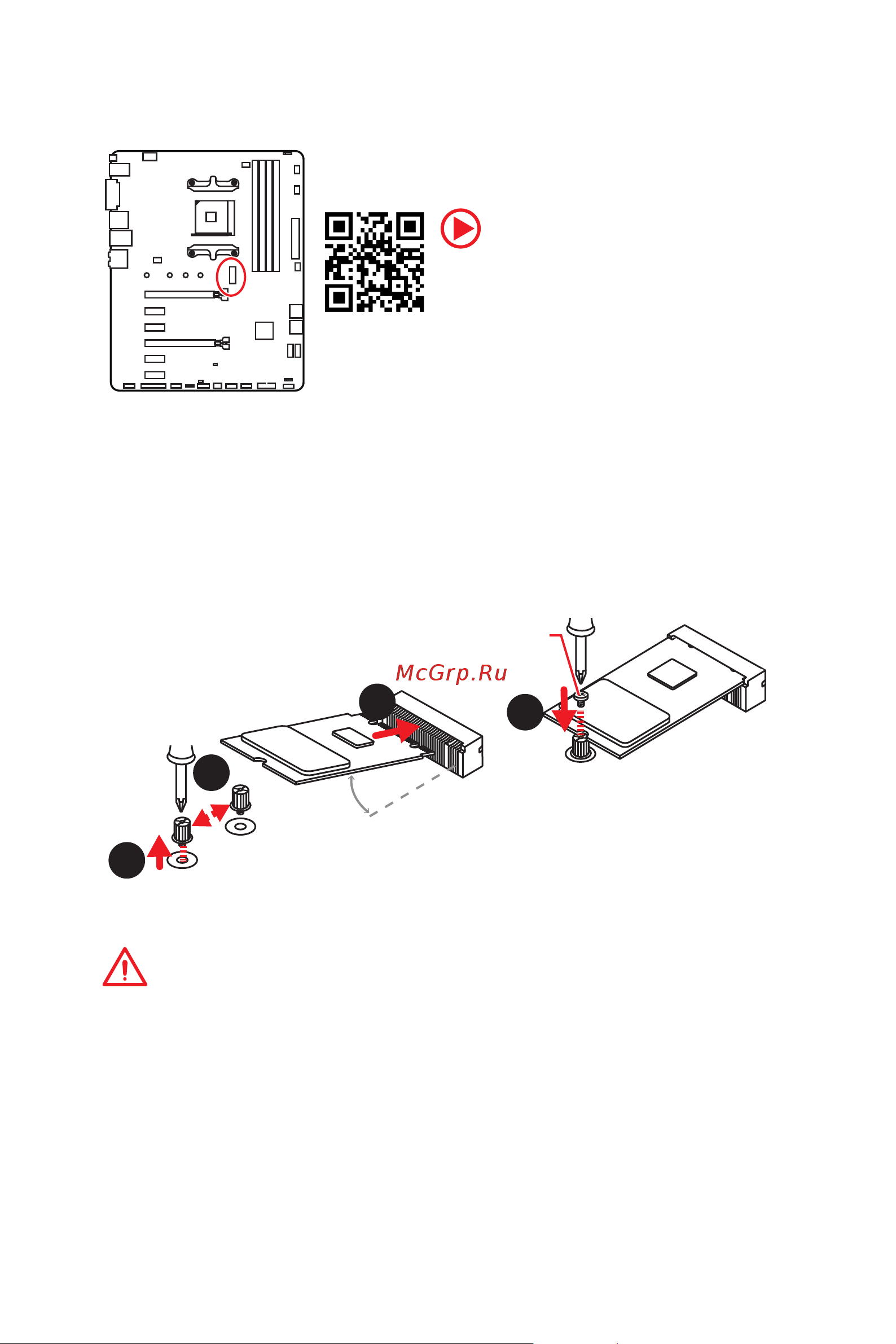

Installation einer M.2 SSD
1. Lösen Sie die M.2-Schraube aus dem
Motherboard.
2. Platzieren Sie die M.2-Schraube an der
geeigneten Position für Ihre M.2 SSD.
3. Stecken Sie eine M.2-SSD im 30-Grad-
Winkel in den M.2-Steckplatz.
4. Schrauben Sie die M.2-SSD mit
der mitgelieferten M.2-Schraube
fest.
Mitgelieferte
M.2-Schraube
