23
Компоненты материнской платы

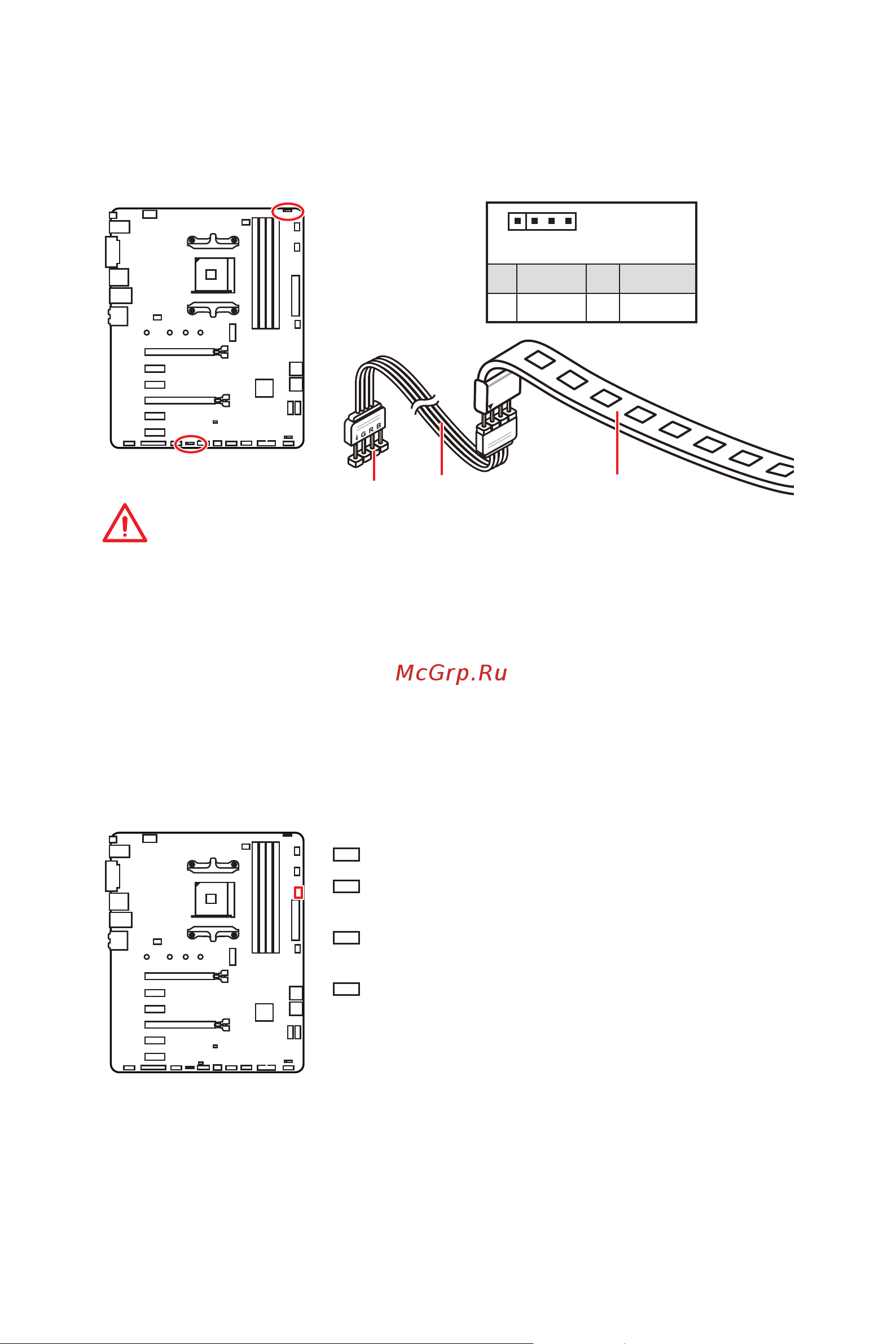

JRGB1~2: Разъемы RGB LED
Разъем JRGB1/2 предназначен для подключения 5050 RGB светодиодных
лент 12В.
Внимание!
y
Разъем JRGB1/JRGB2 поддерживает подключение 5050 RGB непрерывных
светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной
мощностью 3А (12В).
y
Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y
Используйте утилиту MSI
®
для управления удлинительными
светодиодными лентами.
1
JRGB1/2
Удлинительный
кабель
5050 RGB LED ленты 12В
1
JRGB1/2
1 +12V 2 G
3 R 4 B
Индикаторы отладки EZ
Данные светодиоды показывают состояния основных компонентов
в процессе загрузки. При возникновении ошибки, соответствующий
светодиод продолжает гореть до устранения проблемы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или
повреждена.
VGA - видеокарта не обнаружена или
повреждена.
BOOT - устройство загрузки не обнаружено или
повреждено.
JRGB2
JRGB1
