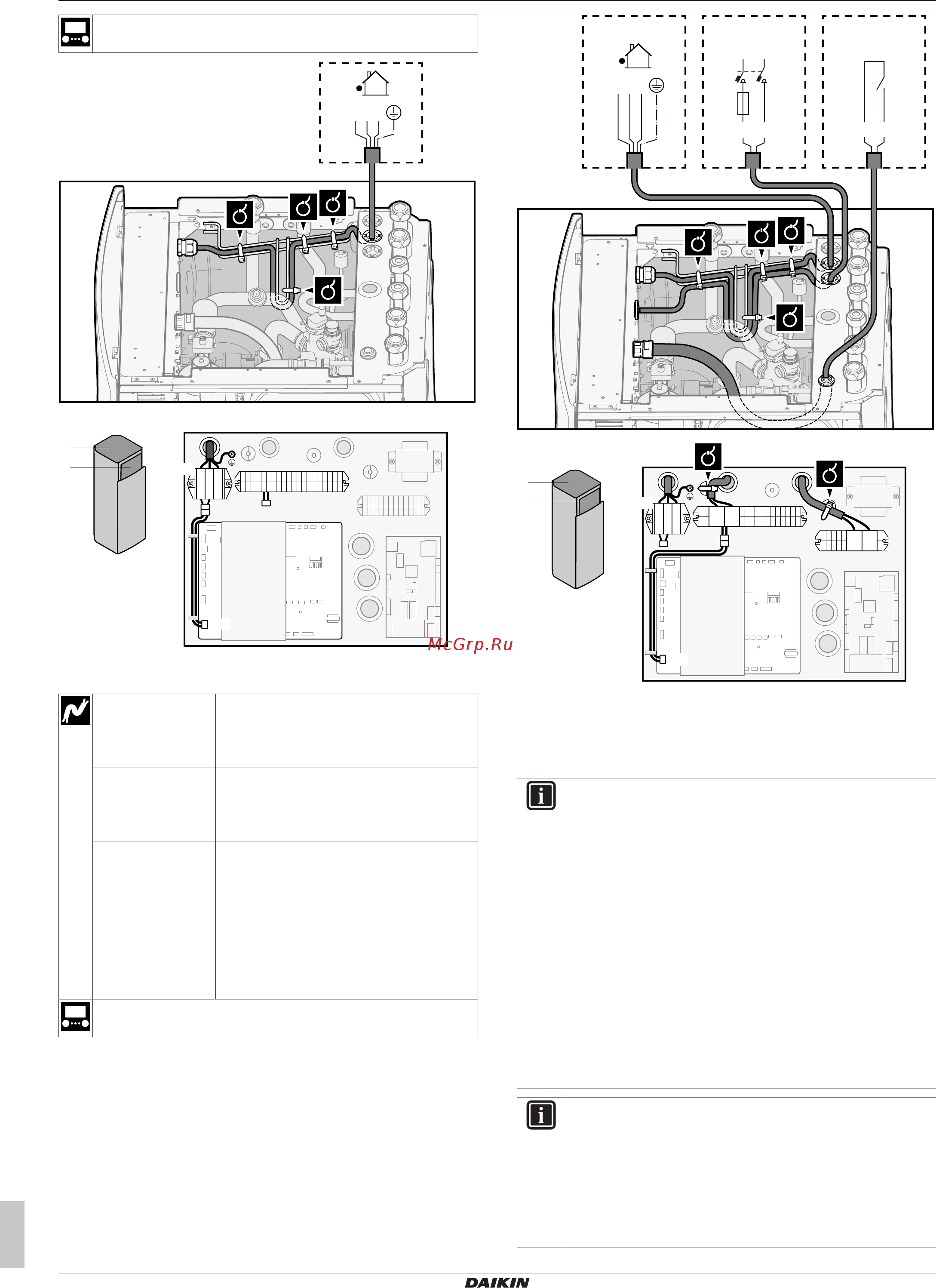

5 Подключение электрооборудования
Руководство по монтажу
12
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586459-1 – 2019.07
—
A
1 2 3
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
Источник
электропитания
по обычному
тарифу
Провода: 1N
Максимальный рабочий ток: 6,3А
Контакт подачи
электропитания
по льготному
тарифу
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному
тарифу: обнаружение 16Впост. тока
(напряжение подается с печатной
платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку
15Впост. тока, 10мА.
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
B
A
B
5 6
1 2 3
X2M
X5M
9 10
X11YA
X11YB
X11Y
X1A
X1M
a Соединительный кабель (=основной источник питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
3 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат для
дополнительной зоны. Система может содержать ИЛИ
подачу электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
