6 Конфигурирование
Руководство по монтажу
21
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586459-1 – 2019.07
(a)
Используйте структуру меню вместо настроек
обзора. Настройка структуры меню [9.2.1] заменяет
следующие 3 настройки обзора:
• [E-05]: Может ли система подготавливать горячую
воду бытового потребления?
• [E-06]: Установлен ли в системе резервуар горячей
воды бытового потребления?
• [E-07]: Какого типа установлен резервуар горячей
воды бытового потребления?
Авар. ситуация
Если тепловой насос вышел из строя, то функцию аварийного
нагревателя может выполнять резервный нагреватель. При
этом он либо автоматически, либо по ручной команде
принимает на себя тепловую нагрузку.
▪ Если для параметра Авар. ситуация задано значение
Автоматич. и при этом тепловой насос выходит из строя, то
резервный нагреватель автоматически принимает на себя
подготовку горячей воды бытового потребления и отопление
помещения.
▪ Если для параметра Авар. ситуация выбрано значение
Ручной и при этом тепловой насос выходит из строя, то
подготовка горячей воды бытового потребления и отопление
помещения прекращается.
Чтобы вновь запустить их вручную с интерфейса оператора,
перейдите на экран Сбой главного меню и подтвердите, может
ли резервный нагреватель принять на себя тепловую нагрузку
или нет.
▪ В альтернативном варианте, если настройке Авар. ситуация
присвоено значение:
▪ уменьшенный автоматический перегрев/ГВБП ВКЛ., то
отопление помещения уменьшается, но подготовка горячей
воды бытового потребления не прекращается.
▪ уменьшенный автоматический перегрев/ГВБП ВЫКЛ., то
отопление помещения уменьшается, а подготовка горячей
воды бытового потребления ПРЕКРАЩАЕТСЯ.
▪ обычный автоматический перегрев/ГВБП ВЫКЛ., то
отопление помещения производится в обычном режиме, а
подготовка горячей воды бытового потребления
ПРЕКРАЩАЕТСЯ.
Как и в режиме Ручной, агрегат благодаря резервному
нагревателю может принять на себя полную нагрузку, если
пользователь включит эту функцию на экране главного меню
Сбой.
Если в доме никто не живет в течение более длительного
времени, то с целью сохранения низкого энергопотребления
рекомендуется задать настройке Авар. ситуация значение
уменьшенный автоматический перегрев/ГВБП ВЫКЛ..
# Код Описание
[9.5.1] [4-06] ▪ 0: Ручной
▪ 1: Автоматич.
▪ 2: уменьшенный автоматический
перегрев/ГВБП ВКЛ.
▪ 3: уменьшенный автоматический
перегрев/ГВБП ВЫКЛ.
▪ 4: обычный автоматический
перегрев/ГВБП ВЫКЛ.
ИНФОРМАЦИЯ
Автоматическая работа в аварийном режиме может
настраиваться только в структуре меню интерфейса
пользователя.
ИНФОРМАЦИЯ
Если неисправность теплового насоса происходит,
когда для параметра Авар. ситуация выбран вариант
Ручной, функции защиты помещения от
замораживания, обезвоживания штукатурного маяка
теплых полов и защиты от замораживания
трубопроводов воды остаются активными, даже если
пользователь НЕ подтвердил аварийную работу.

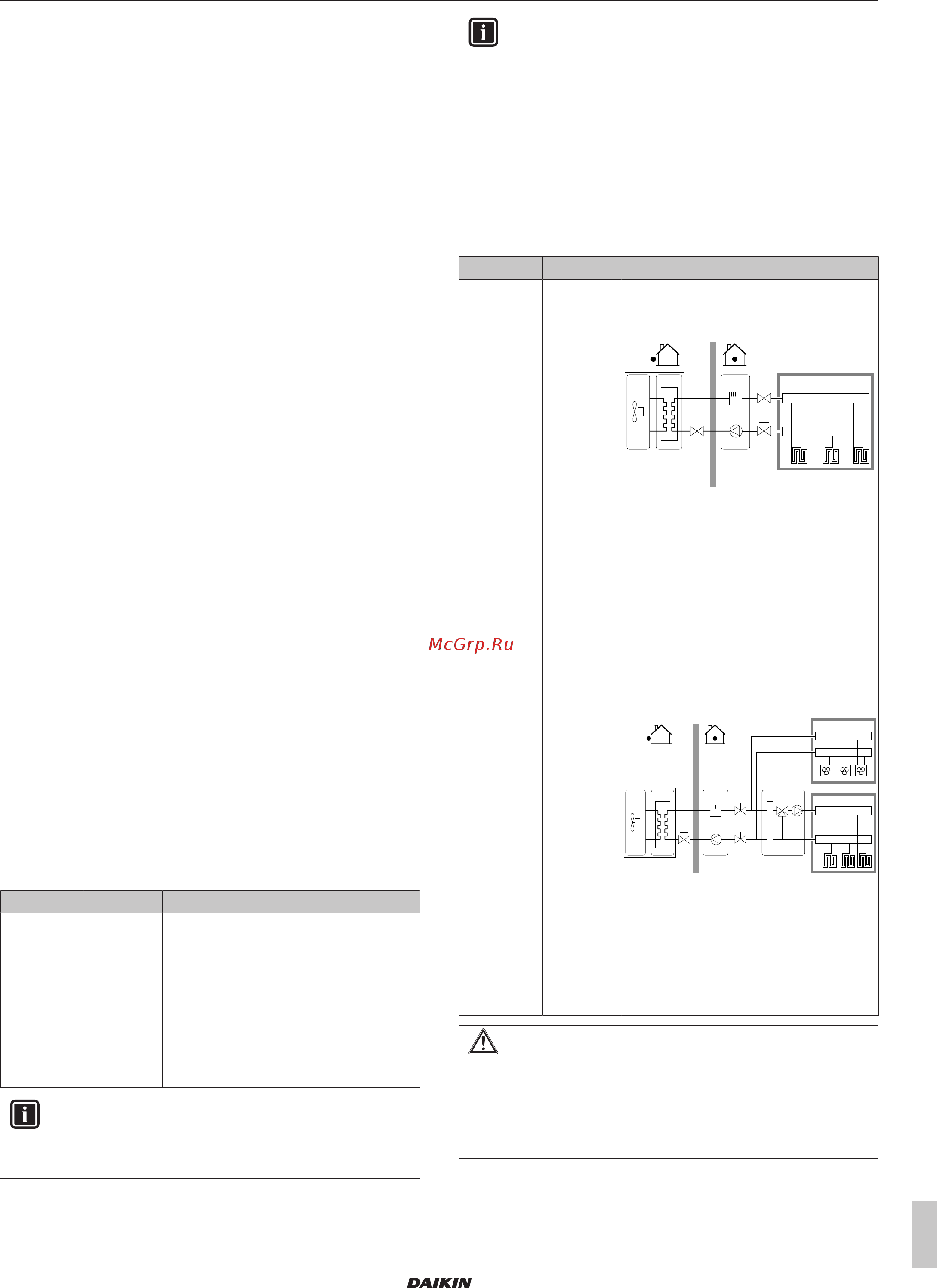

Количество зон
Вода на выходе системы может подаваться в максимум 2 зоны
температуры воды. При конфигурации должно быть задано
количество зон воды.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
a Основная зона температуры воды на
выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания
для получения требуемой
температуры воды на выходе. При
нагреве:
b
c
a
a Дополнительная зона температуры
воды на выходе: самая высокая
температура
b Основная зона температуры воды
на выходе: самая низкая температура
c Станция смешивания
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны, важно, чтобы зона с самой
низкой температурой воды была сконфигурирована как
основная зона, а зона с самой высокой температурой
воды была сконфигурирована как дополнительная
зона. Неправильное конфигурирование системы может
привести к повреждению нагревательных приборов.
