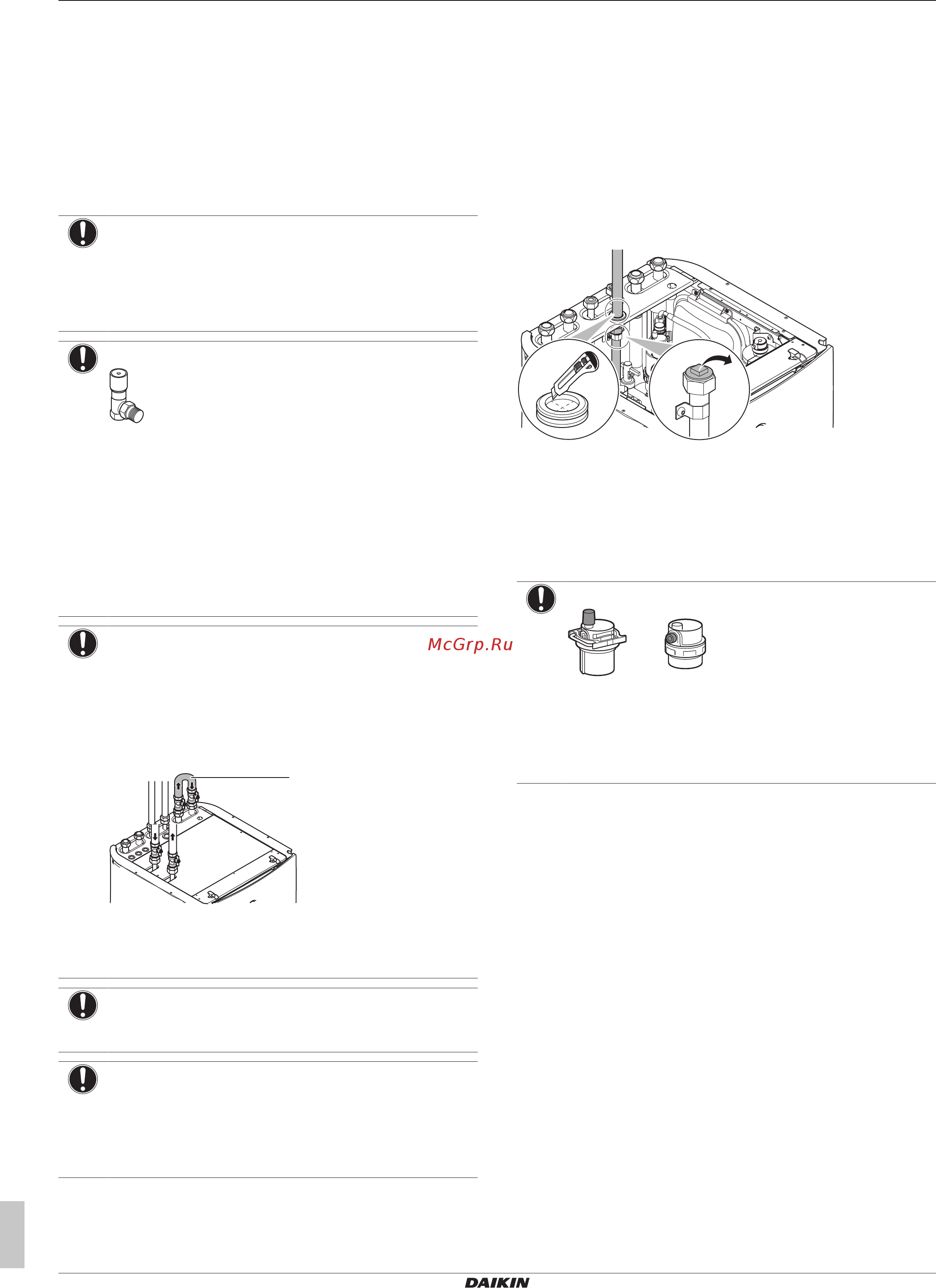

4 Монтаж трубопроводов
Руководство по монтажу
8
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586459-1 – 2019.07
c ВЫХОДНОЙ патрубок горячей воды бытового
потребления (резьбовое соединение, 3/4")
d ВХОДНОЙ патрубок холодной воды бытового
потребления (подача холодной воды) (резьбовое
соединение, 3/4")
e ВЫХОДНОЙ патрубок воды у наружного агрегата
(резьбовое соединение, 1")
f ВХОДНОЙ патрубок воды у наружного агрегата
(резьбовое соединение, 1")
g ВЫХОДНОЙ патрубок воды для нагрева основной зоны
помещения (резьбовое соединение, 1")
h ВХОДНОЙ патрубок воды для нагрева основной зоны
помещения (резьбовое соединение, 1")
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «4.1.1 Проверка объема и
расхода воды» [4 7] и «7.2.1 Проверка минимального
расхода» [430].
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной
зоной, то:
Установка. Установите байпас между входом и
выходом воды для нагрева помещения в
дополнительной зоне (=прямая зона). НЕ прерывайте
поток воды путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку
[7-02]=0 (Количество зон = Одна зона).
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Предохранительный клапан (приобретается на месте)
с давлением открытия не более 10 бар (= 1 МПа)
должен быть установлен на входе холодной воды для
бытового потребления в соответствии с применимым
законодательством.
4.2.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «3.2.1 Чтобы
открыть внутренний агрегат» [45].
2 Вырежьте резиновую втулку на верхней части агрегата и
снимите стопор. Соединение рециркуляции располагается
ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и
подсоедините его к соединению рециркуляции.
4 Установите на место верхнюю панель.
4.2.3 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
ПРИМЕЧАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха
(один на магнитном фильтре, второй на резервном
нагревателе).
После пусконаладки автоматические клапаны выпуска
воздуха должны оставаться в открытом положении.
4.2.4 Защита контура воды от замерзания
Защита от замерзания
При замерзании система может выйти из строя. В программном
обеспечении реализованы специальные функции по защите
компонентов гидравлической системы от замерзания, например,
защита от замерзания водяной трубы и предотвращение слива
(см. справочное руководство установщика), которые
предусматривают включение насоса при низких температурах.
Однако при отключении электропитания эти функции не могут
гарантировать защиту.
Чтобы защитить контур воды от замерзания, выполните одно из
следующих действий:
▪ Добавьте гликоль в воду. Гликоль снижает температуру
замерзания воды.
▪ Установите клапаны защиты от замерзания. Клапаны защиты
от замерзания сливают воду из системы перед тем, как она
может замерзнуть.
