Daikin ETVZ16S18DA9W [18/40] Подключение электрооборудования
![Daikin ETVZ16S18DA9W [18/40] Подключение электрооборудования](/views2/1749603/page18/bg12.png)

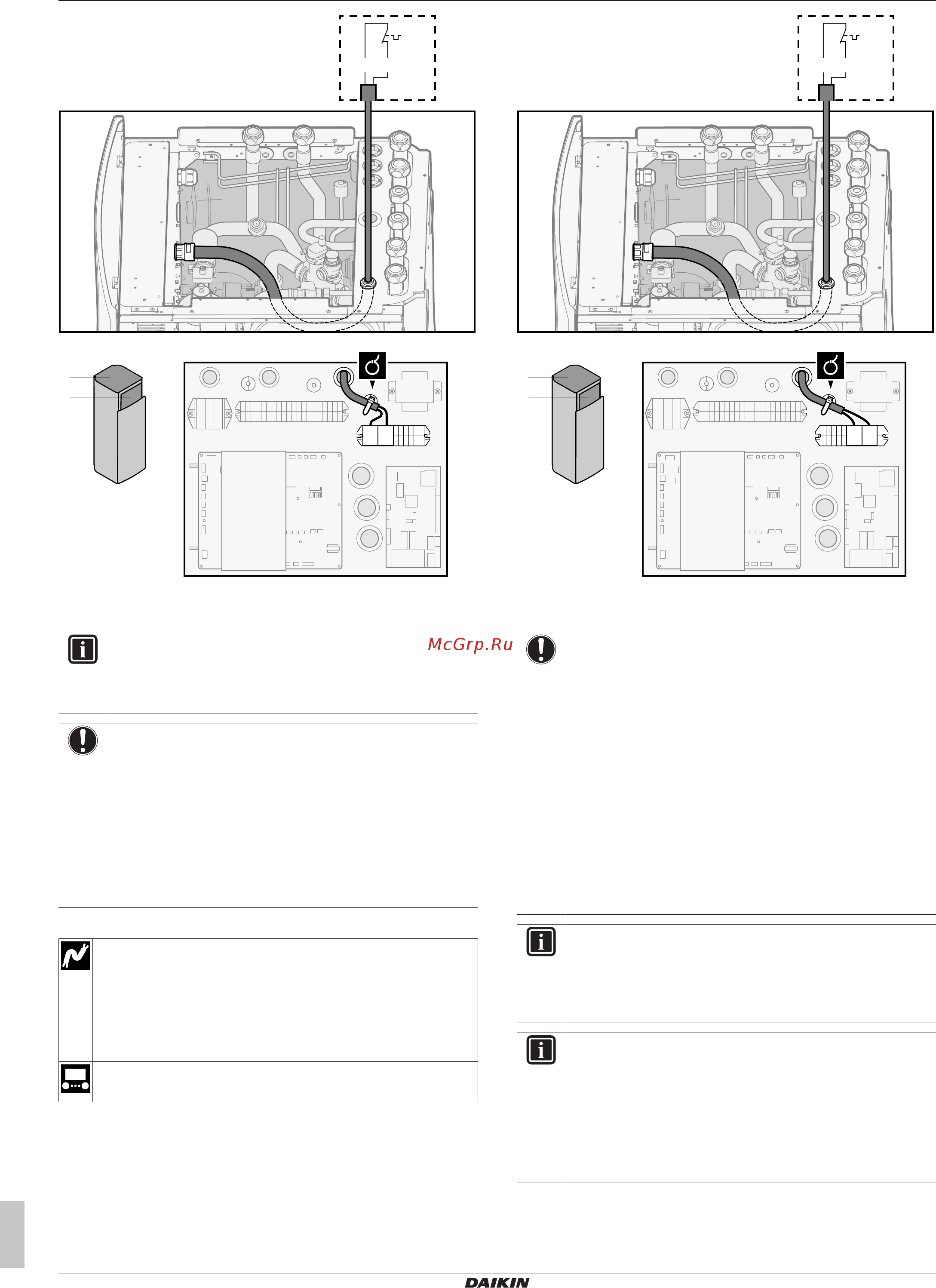

5 Подключение электрооборудования
Руководство по монтажу
18
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586459-1 – 2019.07
A
2
Q3L
1
B
A
B
X5M
1 2
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
Предохранительный термостат (приобретается на
месте) должен быть установлен для основной зоны. В
противном случае блок НЕ будет работать.
ПРИМЕЧАНИЕ
Предохранительный термостат ДОЛЖЕН
устанавливаться в основной зоне, чтобы не допустить
чрезмерно высокой температуры воды в этой зоне.
Предохранительный термостат обычно представляет
собой термостатический клапан с размыкающим
контактом. При чрезмерно высокой температуре воды
в основной зоне контакт размыкается и на интерфейсе
пользователя отображается код ошибки 8H‑02.
Остановится ТОЛЬКО главный насос.
Дополнительная зона
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы).
Сухой контакт должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному
тарифу = Предохранительный термостат)
4 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
A
10
Q4L
9
B
A
B
X5M
9 10
5 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
для дополнительной зоны выбран и установлен
согласно действующему законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После монтажа НЕ забудьте настроить
предохранительный термостат для дополнительной
зоны. Без настройки внутренний агрегат игнорирует
контакт предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат для
дополнительной зоны. Система может содержать ИЛИ
подачу электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
