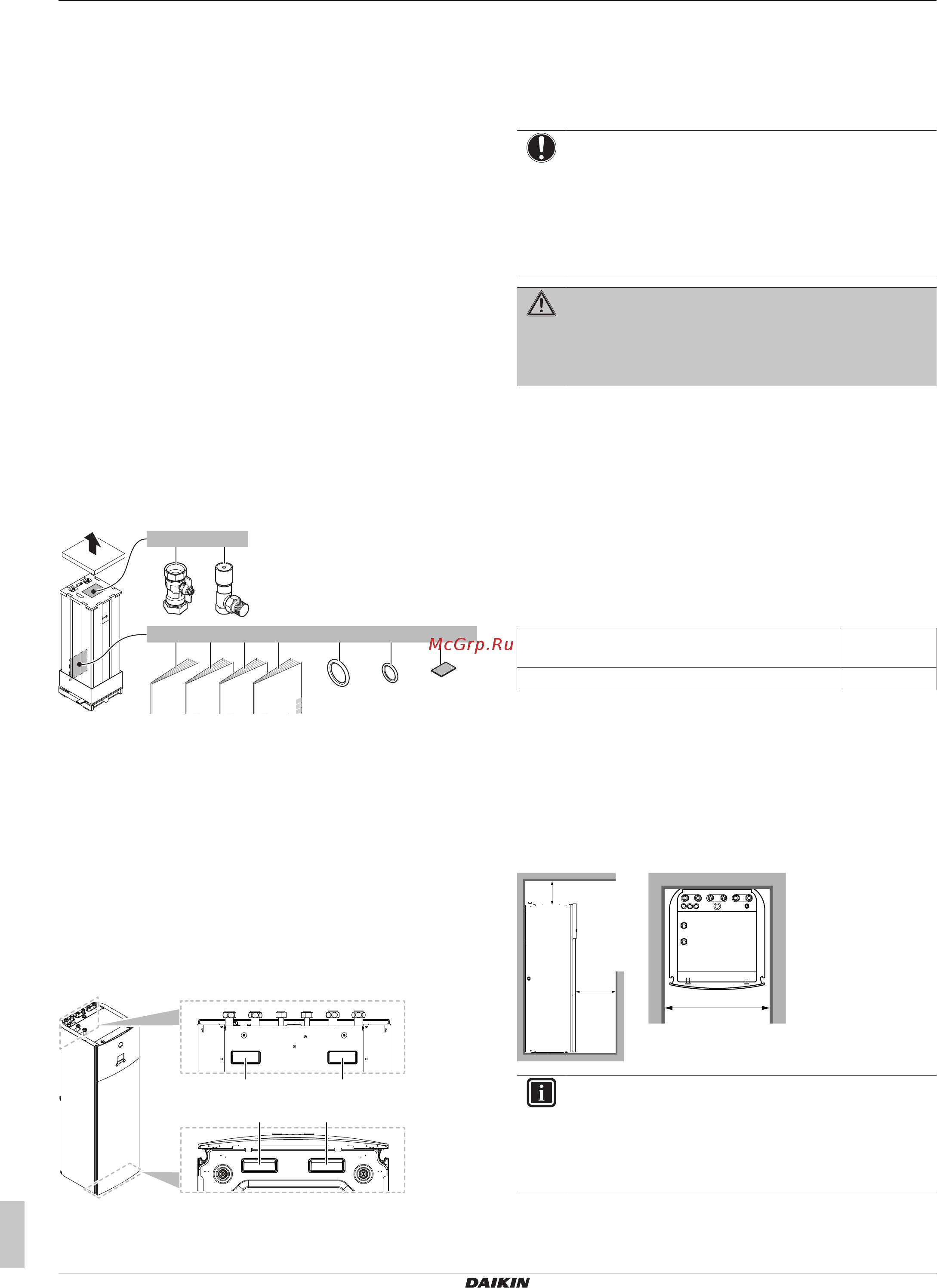

2 Информация о блоке
Руководство по монтажу
4
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586459-1 – 2019.07
▪ Справочное руководство установщика:
▪ Подготовка к монтажу, полезный опыт, справочная
информация,…
▪ Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение по дополнительному оборудованию:
▪ Дополнительная информация по монтажу дополнительного
оборудования
▪ Вид: печатный (в коробке с агрегатом) + электронный в
виде файлов на веб-странице http://www.daikineurope.com/
support-and-manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
2 Информация о блоке
2.1 Внутренний блок
2.1.1 Снятие аксессуаров с внутреннего
блока
6×
12×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение для опционного оборудования
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур
воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого
напряжения
2.1.2 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
3 Монтаж агрегата
3.1 Как подготовить место
установки
ПРИМЕЧАНИЕ
Этот агрегат предназначен для работы в двух
температурных зонах:
▪ подогрев полов в основной зоне; это зона с
наименьшей температурой воды,
▪ радиаторы в дополнительной зоне; это зона с
наибольшей температурой воды.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
внутреннего блока
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Охлаждение помещения: 5~35°C (только в сочетании с
комплектом EKHVCONV2)
▪ Производство горячей воды бытового потребления: 5~35°C
▪ Помните рекомендации по расстояниям:
Максимальная разность высоты установки
внутреннего и наружного агрегата
10м
Максимальная общая длина водяных труб 50м
(a)
(a)
Точную длину водяных труб можно определить с
помощью программы Hydronic Piping Calculation.
Программа Hydronic Piping Calculation является
частью программного обеспечения Heating Solutions
Navigator, которое доступно на веб-сайте https://
professional.standbyme.daikin.eu. Если нет доступа к
программному обеспечению Heating Solutions
Navigator, то обратитесь к своему дилеру.
▪ Помните следующие правила организации пространства при
установке:
≥300
≥600
≥
500
(mm)
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед
установкой блока в окончательное положение
выполните следующее: «3.3.2 Подсоединение
сливного шланга к сливу» [4 6]. Для этого требуется
снять одну или обе боковые панели.
