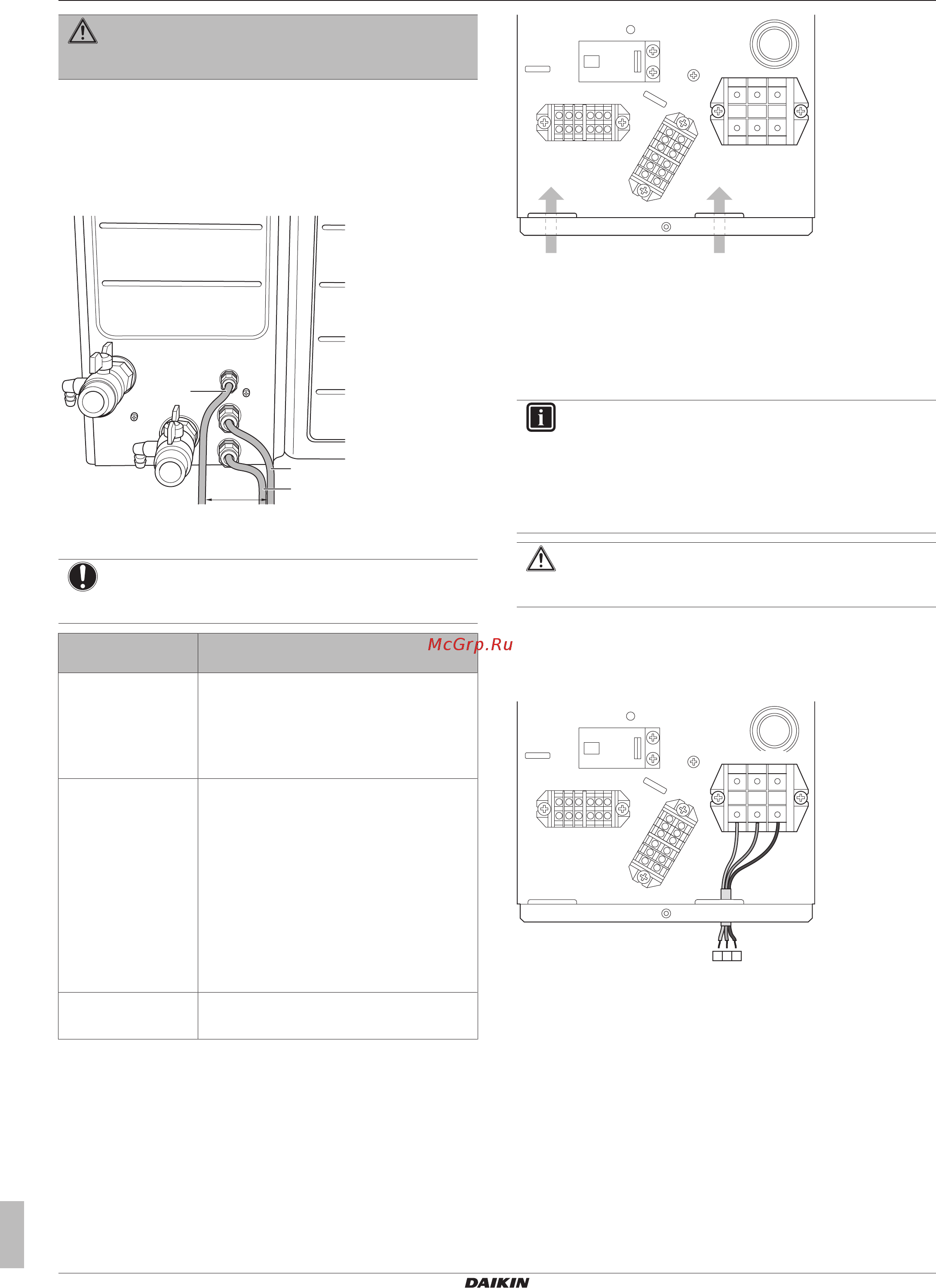

4 Монтаж
Руководство по монтажу
10
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.4.1 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки. См. раздел
"4.1.1Чтобы открыть наружный агрегат"на стр.5.
2 Проложите проводку через заднюю стенку блока:
a
b
c
≥25 mm
a Кабель низкого напряжения
b Кабель высокого напряжения
c Кабель электропитания
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25мм.
Проводка Допустимые кабели (зависят от
установленных опций)
a
Низкое напряжение
▪ Интерфейс пользователя
▪ Соединительный кабель к блоку
управления EKCB07CAV3
▪ Дистанционный наружный датчик
(опция)
b
Высокое
напряжение
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
▪ Конвектор теплового насоса (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Контроль режимов охлаждения/нагрева
помещения
c
Электропитание
▪ Электропитание
3 Внутри блока проложите кабели следующим образом:
a b
a Проводка низкого напряжения
b Проводка высокого напряжения и основное
электропитание
4 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками или с горячим газовым трубопроводом.
5 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
1 2 3
X4M
2 31
1 GND
2 L
3 N
