5 Конфигурирование
Руководство по монтажу
12
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06
ИНФОРМАЦИЯ
По умолчанию запорный клапан должен
подсоединяться только к наружному агрегату. Однако
он также может быть подсоединен к блоку управления
EKCB07CAV3, если последний предусмотрен в
системе. Для этого подсоедините клеммы наружного
агрегата X3M/1+2 к клеммам блока управления
X8M/6+7, а затем подсоедините запорный клапан к
клеммам блока управления X8M/6+7.
X2M
X8M
6 7
X5M
X3M
M2S
1
2

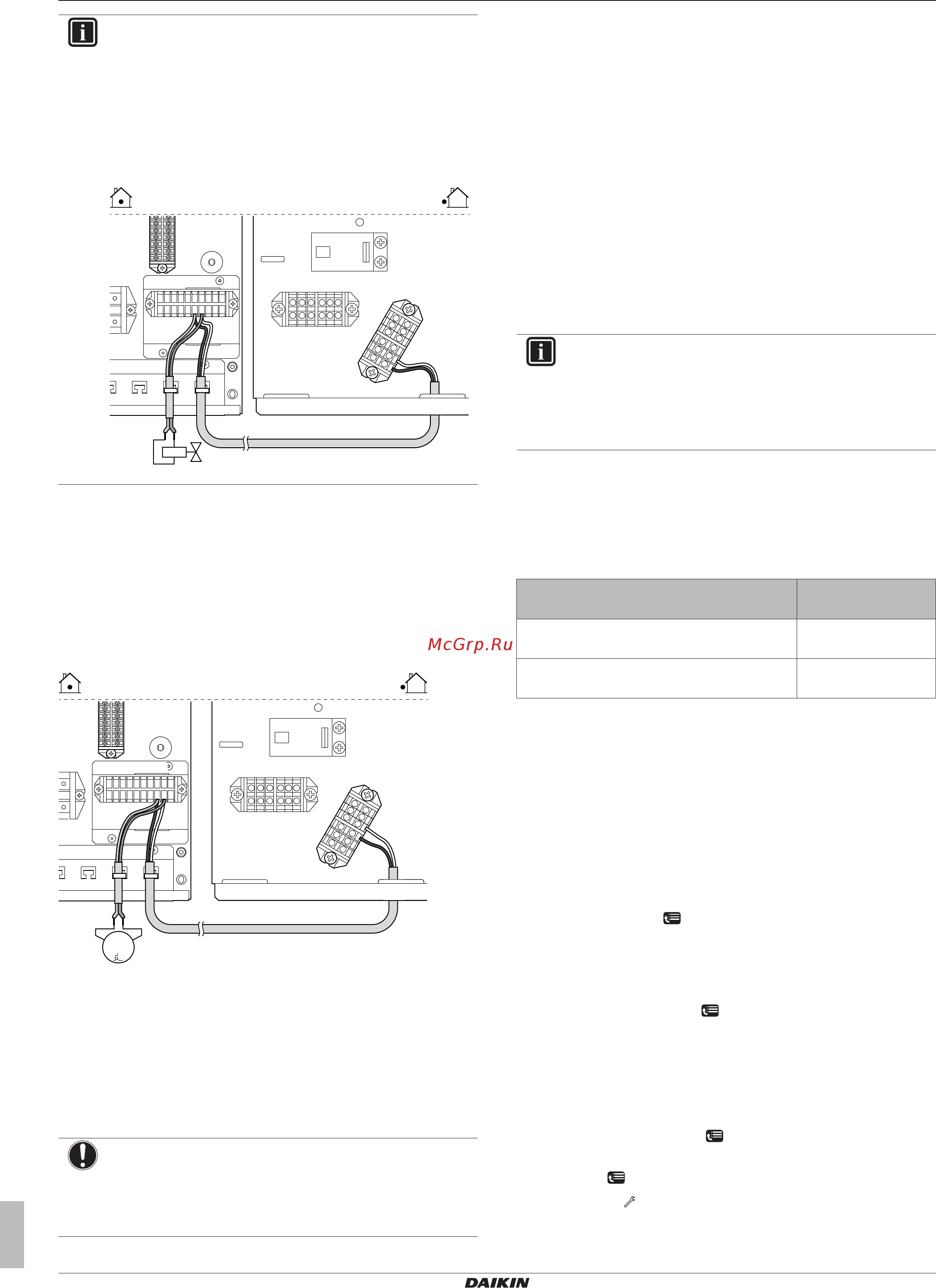

4.4.5 Подключение насоса горячей воды
бытового потребления
1 Подсоедините клеммы наружного агрегата X3M/3+4 к
нижней стороне клемм X8M/8+9 блока управления
EKCB07CAV3.
2 Подсоедините кабель насоса горячей воды бытового
потребления к нижней стороне клемм блока управления
X8M/8+9.
X2M
X8M
8 9
1~
M
M2P
X5M
X3M
3
4
5 Конфигурирование
5.1 Обзор: конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
ПРИМЕЧАНИЕ
В данной главе приводится ТОЛЬКО базовое
объяснение конфигурации. Более подробное
объяснение и справочная информация приведены в
руководстве по применению для установщика.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз: быстрый мастер. При ВКЛЮЧЕНИИ
интерфейса пользователя в первый раз (через внутренний
агрегат) запускается функция быстрого мастера, которая
помогает сконфигурировать систему.
▪ Впоследствии. При необходимости можно внести изменения
в конфигурацию в дальнейшем.
ИНФОРМАЦИЯ
При изменении настроек установщика интерфейс
пользователя запросит подтверждение. После
подтверждения на экран ВЫКЛЮЧИТСЯ на короткое
время, а затем на несколько секунд будет
отображаться сообщение “busy” (занято).
Доступ к настройкам: обозначения в таблицах
Для доступа к настройкам установщика можно использовать два
различных метода. Однако НЕ все настройки доступны
посредством обоих методов. В таком случае в соответствующих
столбцах таблиц, представленных в этой главе, указывается
"Неприменимо".
Метод Столбцы в
таблицах
Доступ к настройкам посредством
навигации в структуре меню.
#
Доступ к настройкам посредством кода в
обзоре настроек.
Код
См. также:
▪ "Для доступа к настройкам установщика"на стр.12
▪ "5.3Структура меню: обзор настроек установщика"на стр.18
5.1.1 Для доступа к наиболее часто
используемым командам
Для доступа к настройкам установщика
1 Установите уровень разрешений пользователей на
Установщик.
2 Перейдите на [A]:
> Настройки установщика.
Для доступа к настройкам обзора
1 Установите уровень разрешений пользователей на
Установщик.
2 Перейдите на [A.8]:
> Настройки установщика >
Настройки обзора.
Для установки уровня доступа пользователя для
установщика
1 Установите уровень разрешений пользователей на
Прод.кон.польз..
2 Перейдите на [6.4]:
> Информация > Уровень
разреш.пользователей.
3 Нажмите
более чем на 4секунды.
Результат:
На домашних страницах отобразится.
