4 Монтаж
Руководство по монтажу
8
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06

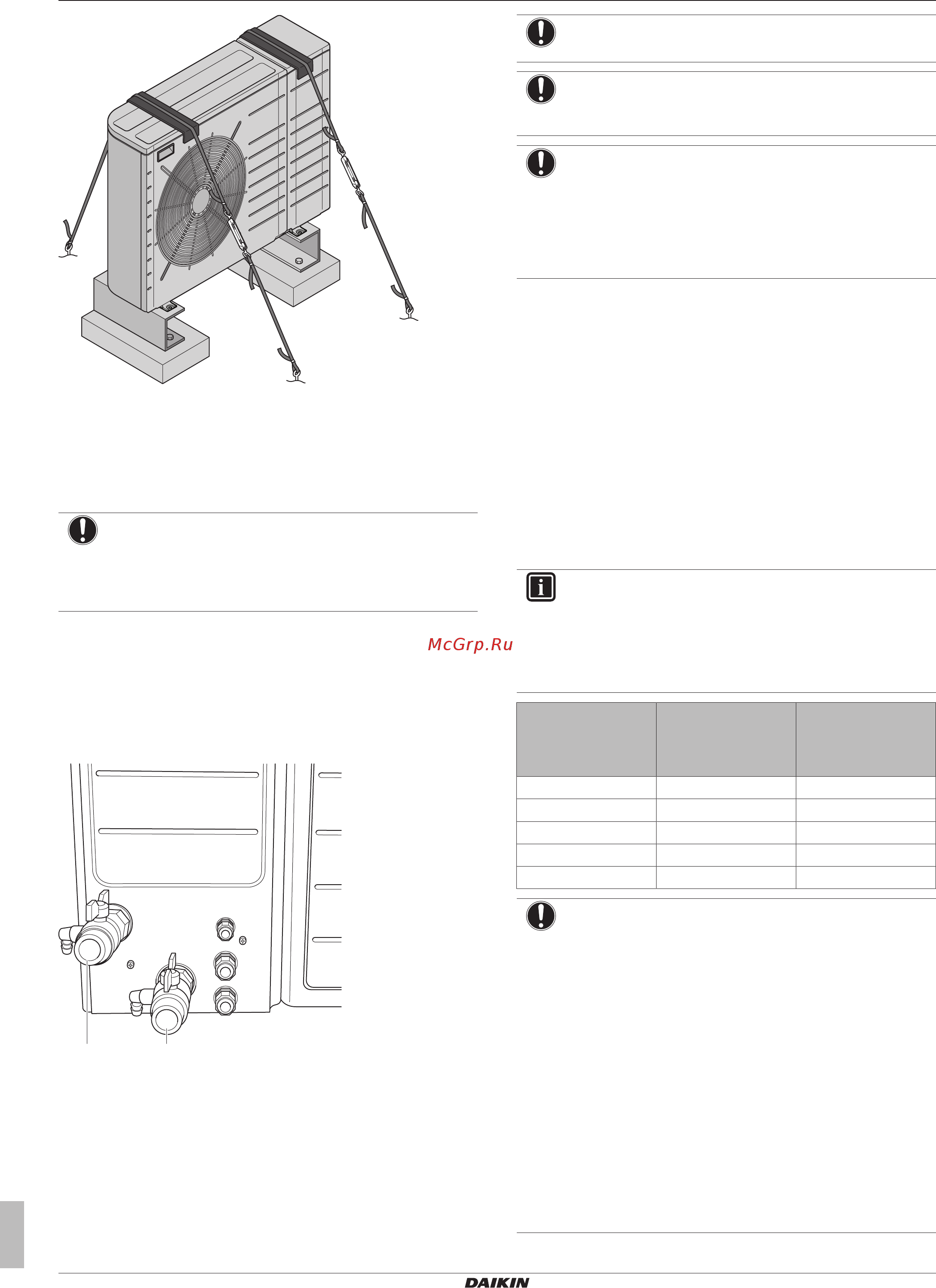

4.3 Соединение трубопроводов
воды
4.3.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата. Крутящий
момент при затяжке НЕ должен превышать 30Н•м.
Для облегчения технического обслуживания имеются 2
запорных клапана. Установите эти клапаны на впуске и выпуске
воды для нагрева помещения. Их следует расположить в
надлежащем месте: встроенные дренажные клапаны
предназначены для слива только той стороны контура, на
которой они установлены. Чтобы обеспечить слив только из
блока, дренажные клапаны должны располагаться между
запорными клапанами и блоком.
a b
a Впуск воды
b Выпуск воды
1 Завинтите гайки наружного агрегата на запорных клапанах.
2 Соедините проведенный на месте трубопровод на
запорных клапанах.
3 В случае соединения с дополнительным резервуаром
горячей воды бытового потребления см. инструкции по
монтажу резервуара горячей воды бытового потребления.
ПРИМЕЧАНИЕ
Установите манометр в системе.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Если установлен дополнительный резервуар горячей
воды бытового потребления: Предохранительный
клапан (приобретается на месте) с давлением
открытия не более 10бар должен быть установлен на
входе холодной воды для бытового потребления в
соответствии с применимым законодательством.
4.3.2 Защита контура воды от замерзания
При замерзании возможно повреждение системы. Чтобы
предотвратить замерзание компонентов гидравлической
системы, в программном обеспечении предусмотрены функции
для включения насоса, внутренних нагревателей и/или
резервного нагревателя при низких температурах.
Однако в случае отключения электропитания эти функции не
могут гарантировать защиту. Поэтому в контур воды
рекомендуется добавлять гликоль. Необходимая концентрация
зависит от предполагаемой наименьшей температуры снаружи,
а также от того, требуется ли защита от разрыва или от
замерзания. Чтобы предотвратить замерзание системы, нужно
больше гликоля. Добавьте гликоль согласно представленной
ниже таблице.
ИНФОРМАЦИЯ
▪ Защита от разрыва: гликоль предотвращает разрыв
трубопроводов, но НЕ замерзание жидкости в
трубопроводах.
▪ Защита от замерзания: гликоль предотвращает
замерзание жидкости в трубопроводах.
Наименьшая
предполагаемая
температура
снаружи
Предотвращение
разрыва
Предотвращение
замерзания
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
ПРИМЕЧАНИЕ
▪ Требуемая концентрация может отличаться в
зависимости от типа гликоля. ВСЕГДА сравнивайте
требования из представленной выше таблицы с
характеристиками, предоставленными
производителем гликоля. При необходимости
обеспечьте выполнение требований, заданных
производителем гликоля.
▪ Доля добавленного гликоля НИКОГДА не должна
превышать 35%.
▪ Если жидкость в системе замерзает, запуск насоса
НЕВОЗМОЖЕН. Помните, что, несмотря на защиту
системы от разрыва, жидкость может замерзнуть.
▪ Слейте систему в случае отключения питания или
отказа насоса, если гликоль НЕ добавлен.
▪ Если вода в системе неподвижна, крайне вероятно
замерзание и повреждение системы.
