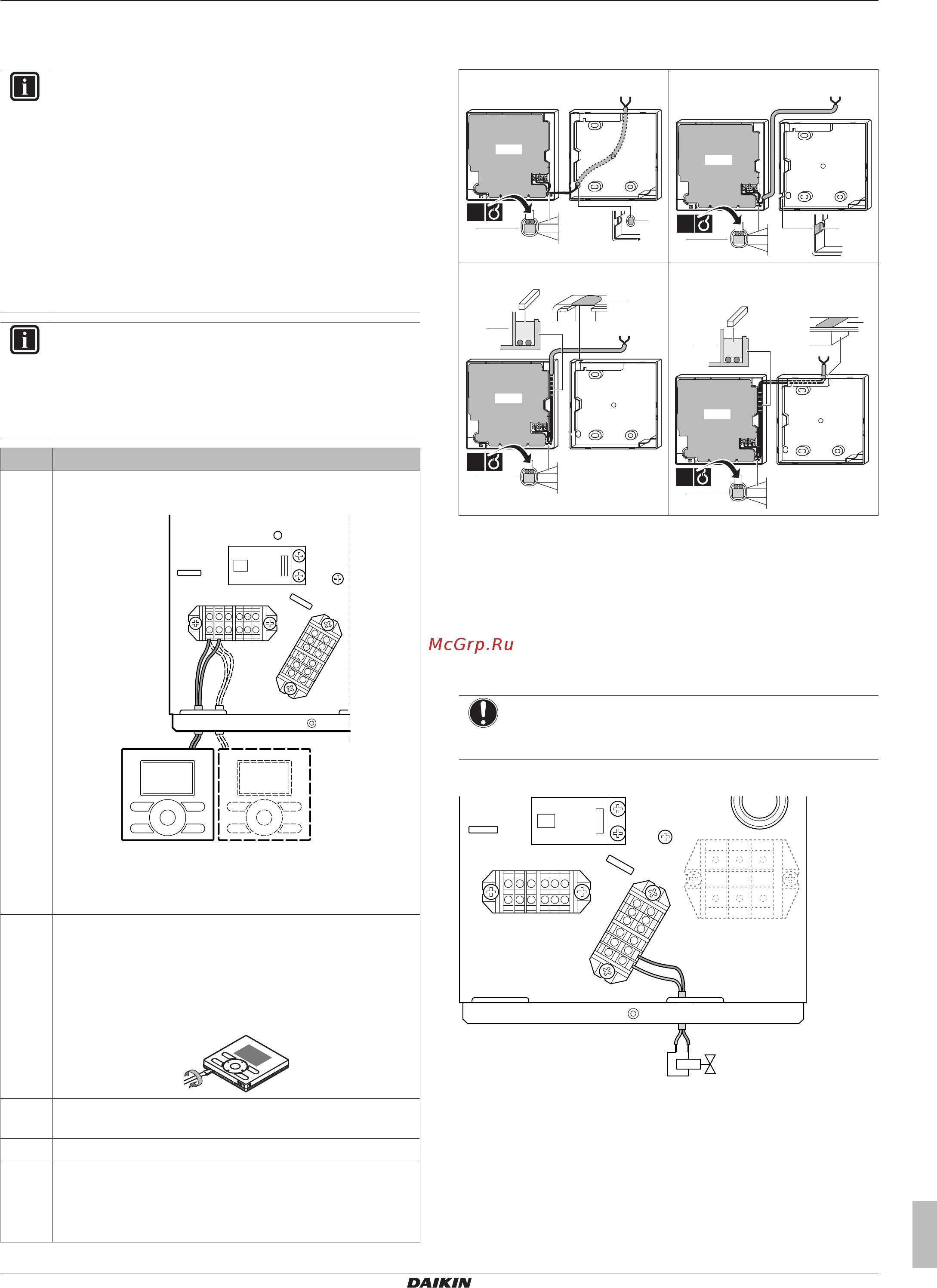

4 Монтаж
Руководство по монтажу
11
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06
4.4.3 Подключение интерфейса
пользователя
ИНФОРМАЦИЯ
▪ Если блок управления EKCB07CAV3 НЕ входит в
состав системы, подсоедините интерфейс
пользователя непосредственно к наружному
агрегату.
▪ Он также может быть подсоединен к блоку
управления EKCB07CAV3, если последний
предусмотрен в системе. Для этого подсоедините
интерфейс пользователя к клеммам блока
управления X2M/20+21, а затем подсоедините блок
управления к наружному агрегату, соединив
клеммы X2M/20+21 с клеммами наружного агрегата
X5M/1+2.
ИНФОРМАЦИЯ
Подробное описание порядка подключения
интерфейса пользователя к блоку управления
приведено в руководстве по применению для
установщика и руководстве по монтажу блока
управления.
# Действие
1 Подсоедините кабель интерфейса пользователя к
наружному агрегату.
X5M
A5P A5P
1 2
a b
a Основной интерфейс пользователя
(a)
b Дополнительный интерфейс пользователя
2 Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3 Прикрепите настенную панель интерфейса
пользователя к стене.
4 Подсоедините, как показано на рис. 4A, 4B, 4C или 4D.
5 Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a) Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
a С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.
4.4.4 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Подсоедините только клапана NO (нормально
открытые).
NO
X5M
X3M
M2S
2
1
