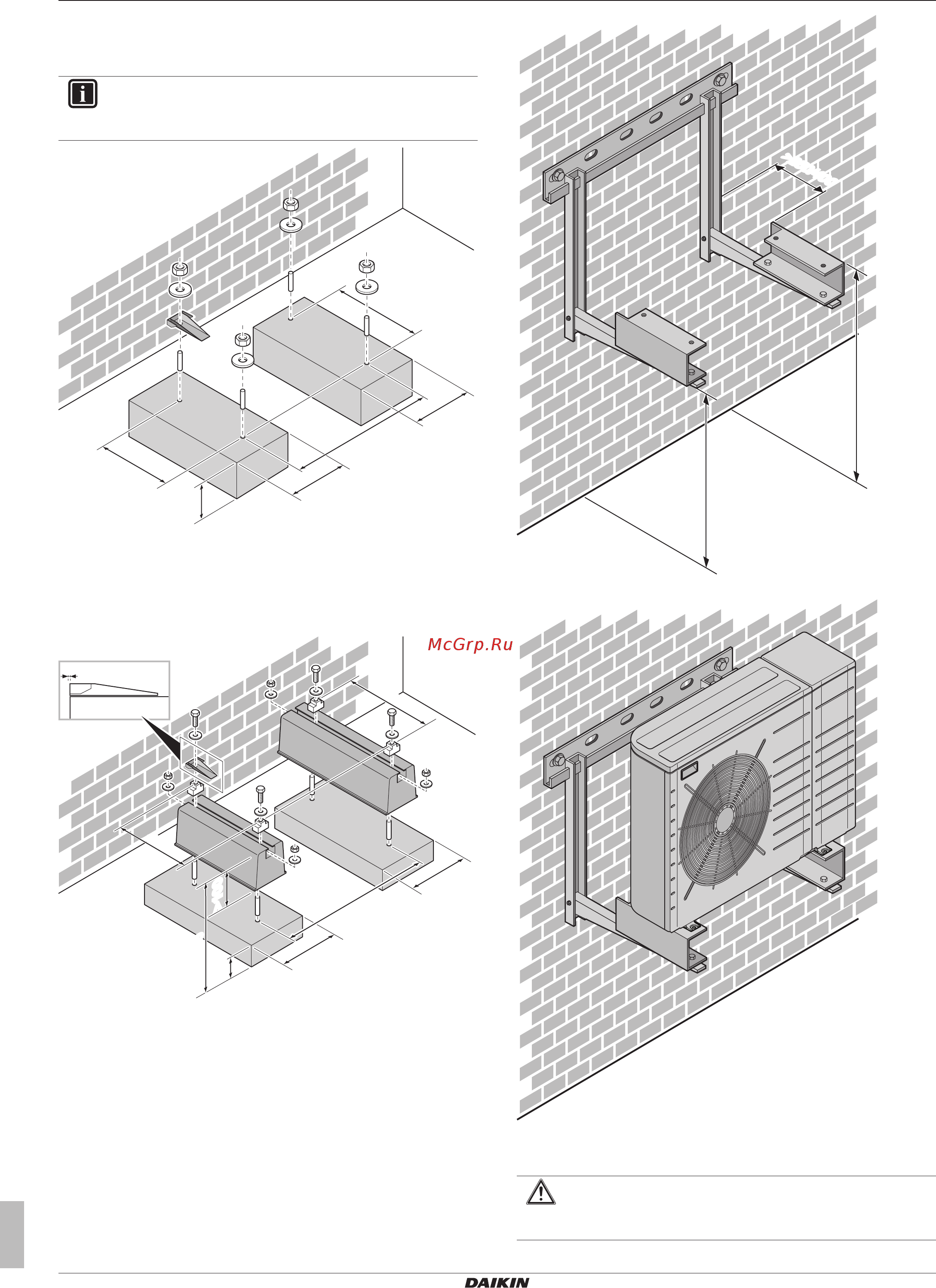

4 Монтаж
Руководство по монтажу
6
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15мм.
283
<100
(mm)
<100
330
>300
740
В любом случае обеспечьте зазор между блоками не менее
300мм. Кроме того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемого максимального
уровня поверхности снежного покрова.
(mm)
<150
<150
a
330
>300
283
740
0 mm
>100
a Максимальная высота снежного покрова
Блок можно устанавливать на кронштейнах на стене:
>250/400
>300
>250/400
(mm)
a
a Максимальная высота снежного покрова
4.2.2 Установка наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ снимайте защитный картон до окончательной
установки агрегата.
