![Daikin EHBX08EF9W [106/292] Информация](/views2/1749655/page106/bg6a.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
106
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
9.1.1 Меры предосторожности при подключении электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели.
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «1Общая техника безопасности» [46].
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО аттестованные
электрики в СТРОГОМ соответствии с действующим законодательством.
▪ Электрические соединения подключаются к стационарной проводке.
▪ Все электрическое оборудование и материалы, приобретаемые по месту
монтажа, ДОЛЖНЫ соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она не соответствует
нормативам, возможно повреждение оборудования.
▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ
заземление агрегата на трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное заземление может привести к
поражению электрическим током.
▪ Установите необходимые предохранители или автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью стяжек, так чтобы он НЕ
касался острых кромок или труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с отводами и скрученными
многожильными кабелями удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током или возгорание.
▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как
агрегат оборудован инвертором. Фазокомпенсаторный конденсатор снижает
производительность и может вызвать несчастные случаи.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную длину кабеля.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого напряжения должно составлять
не менее 50мм.

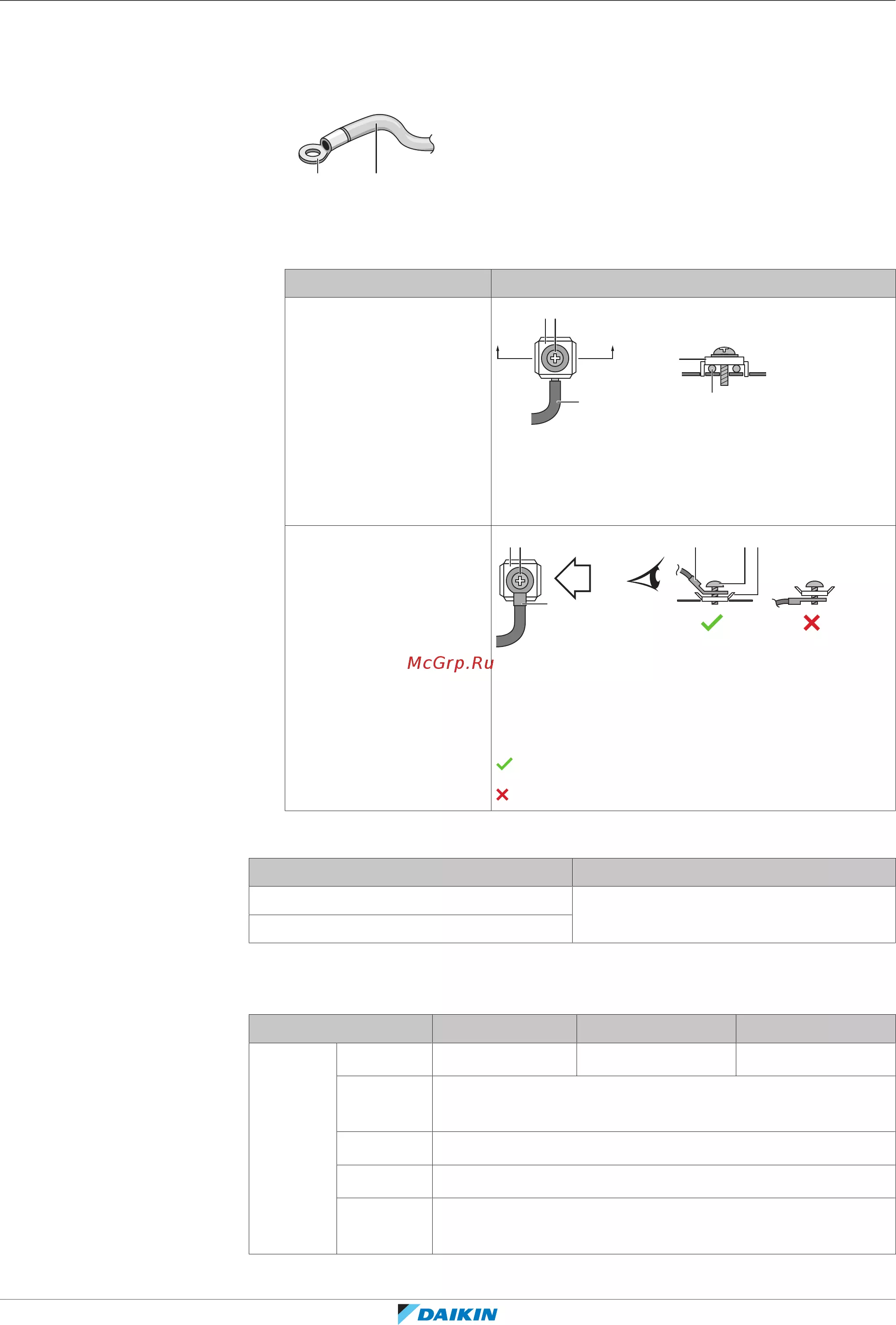

9.1.2 Рекомендации относительно подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
