![Daikin EHBX08EF9W [119/292] Подсоединение электропитания к резервному нагревателю](/views2/1749655/page119/bg77.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
119
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным энергосбережением
подсоедините X11Y к X11YB. Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6 зависит от типа подачи
электропитания с предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему агрегату:
▪ если подача электропитания с предпочтительным энергосбережением
прерывается в активном режиме ИЛИ
▪ если не допускается потребление энергии внутренним агрегатом при подаче
электропитания с предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу подключается к тем же
клеммам (X5M/9+10), что и предохранительный термостат. Таком образом, у
системы может быть источник электропитания по льготному тарифу ИЛИ
предохранительный термостат.

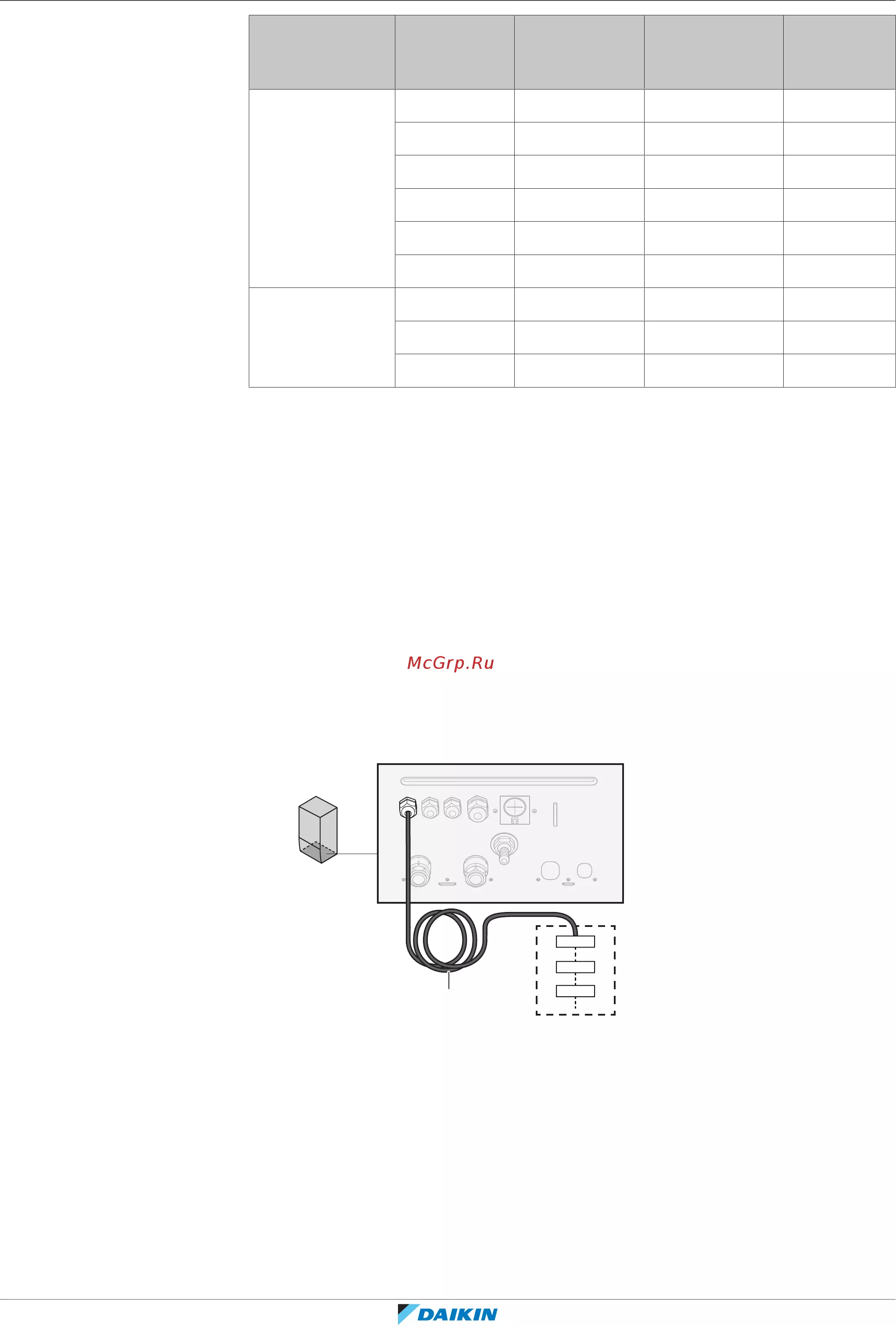

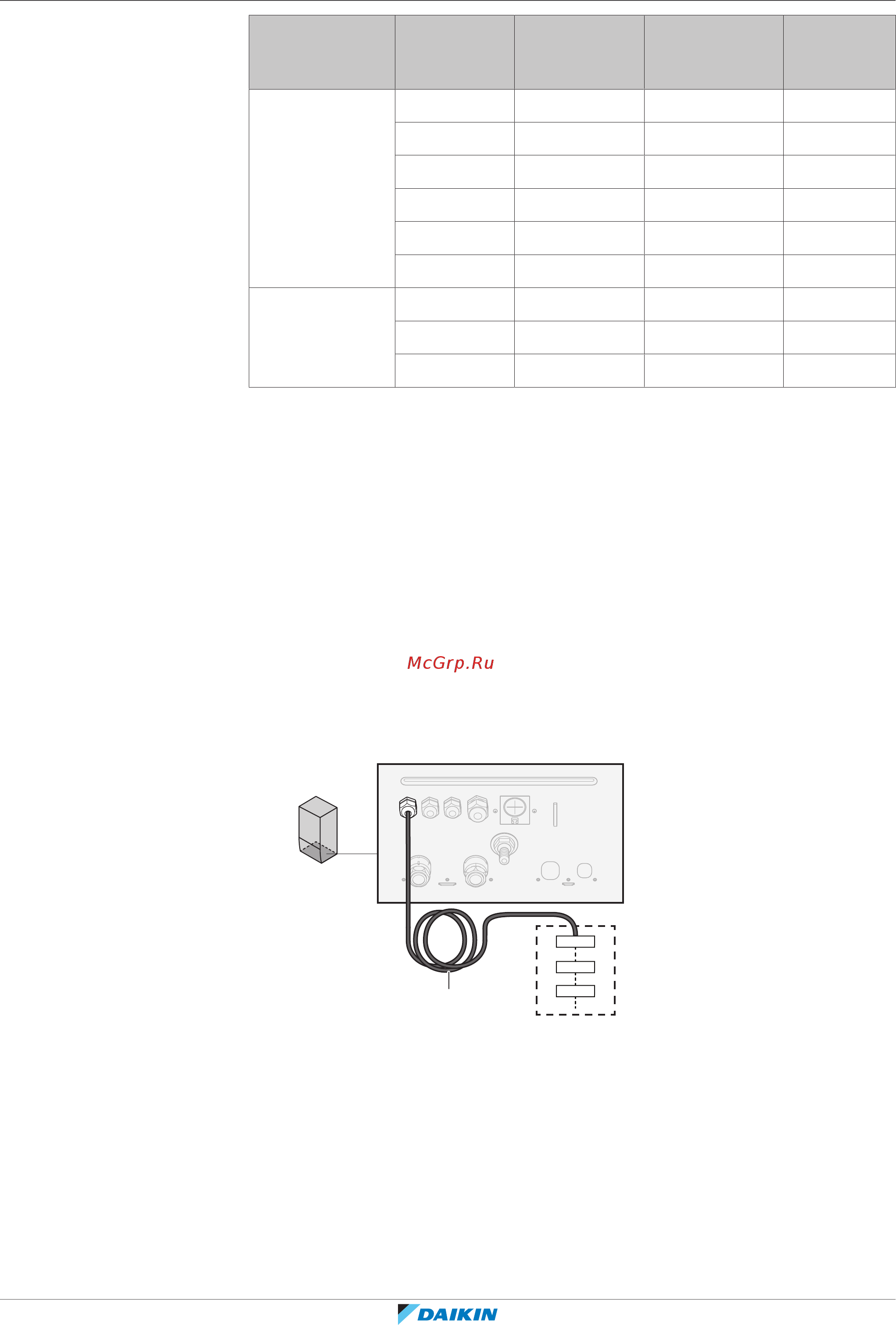

9.3.2 Подсоединение электропитания к резервному нагревателю
Модель резервного
нагревателя
Электропитание Провода
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к отдельному источнику питания
и ДОЛЖЕН защищаться защитными устройствами согласно действующему
законодательству.
ПРЕДОСТЕРЕЖЕНИЕ
Если во внутреннем агрегате имеется резервуар с встроенным электрическим
вспомогательным нагревателем, необходима отдельная цепь электропитания
для резервного нагревателя и вспомогательного нагревателя. НЕ ДОПУСКАЕТСЯ
подключение к цепи электропитания, которая уже питает других потребителей.
Эта цепь электропитания должна быть защищена защитными устройствами в
соответствии с действующими нормативами.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен, всегда подключайте
электропитание резервного нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность резервного
нагревателя может быть разной. Проверьте, чтобы электропитание
соответствовало мощности резервного нагревателя согласно таблице ниже.
