![Daikin EHBH04EF6V [276/292] Технические данные](/views2/1749655/page276/bg114.png)
16 | Технические данные
Руководство по применению для установщика
276
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08

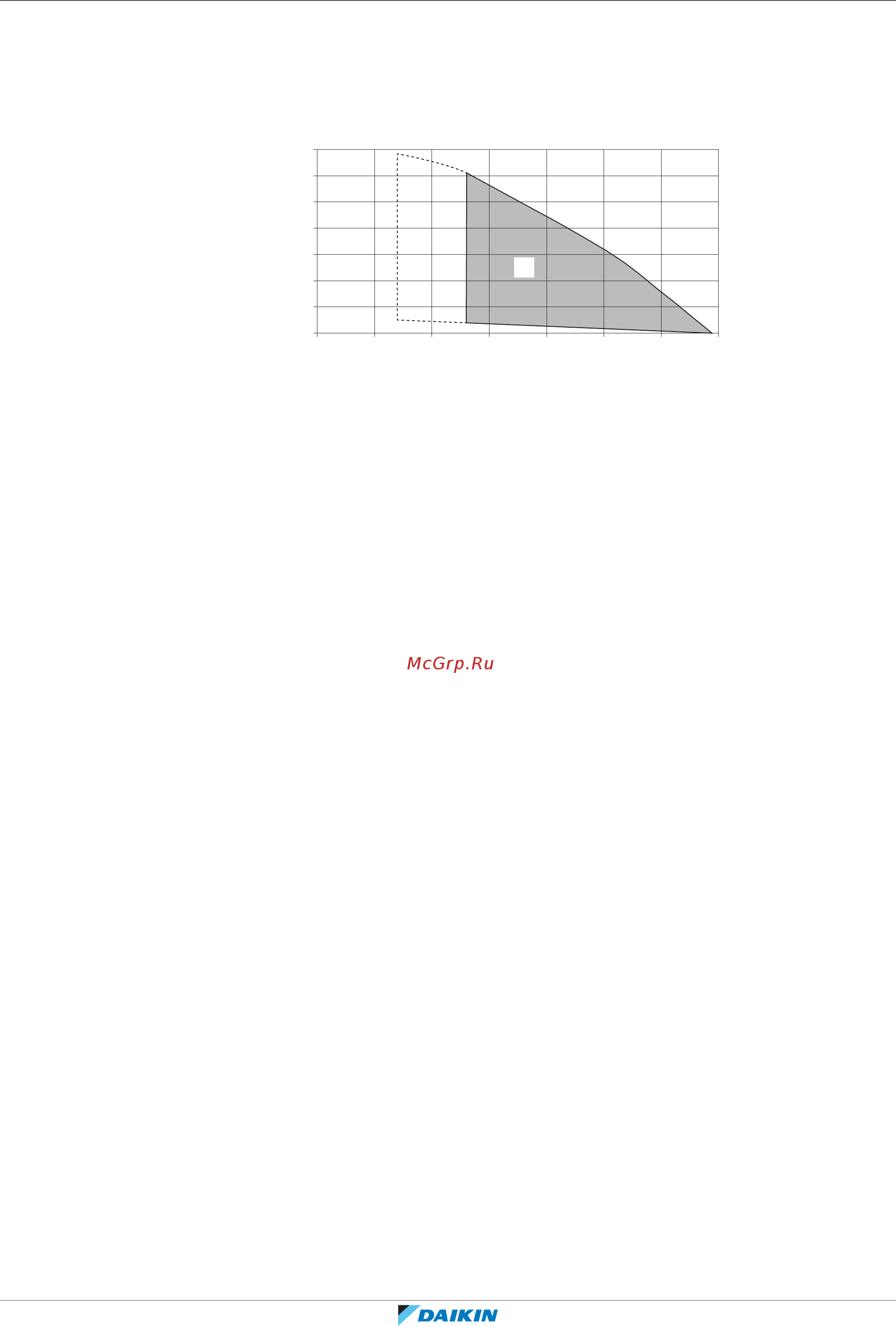

16.8 Кривая ESP: Внутренний агрегат
Внимание! Ошибка расхода возникает, когда не достигается минимальный
расход воды.
0
0 5 10 15 20 25 30
35
20
30
C
40
50
60
70
10
4D112014
B (l/min)
A (kPa)
A Внешнее статическое давление в контуре нагрева/охлаждения помещения
B Расход воды в контуре нагрева/охлаждения помещения блока
C Рабочая область
Пунктирные линии: Рабочая зона расширяется в сторону меньших значений
расхода только в том случае, когда блок работает только с тепловым насосом.
(Не при запуске, не работа резервного нагревателя, не операция
размораживания.)
Примечания:
▪ Выбор расхода за пределами рабочей области может привести к
повреждению или неправильной работе агрегата. См. также минимальный и
максимальный расход воды в технических характеристиках.
▪ Качество воды должно соответствовать директиве 98/83 EC Европейского
Союза.
