2-15
ГЛАВА 2

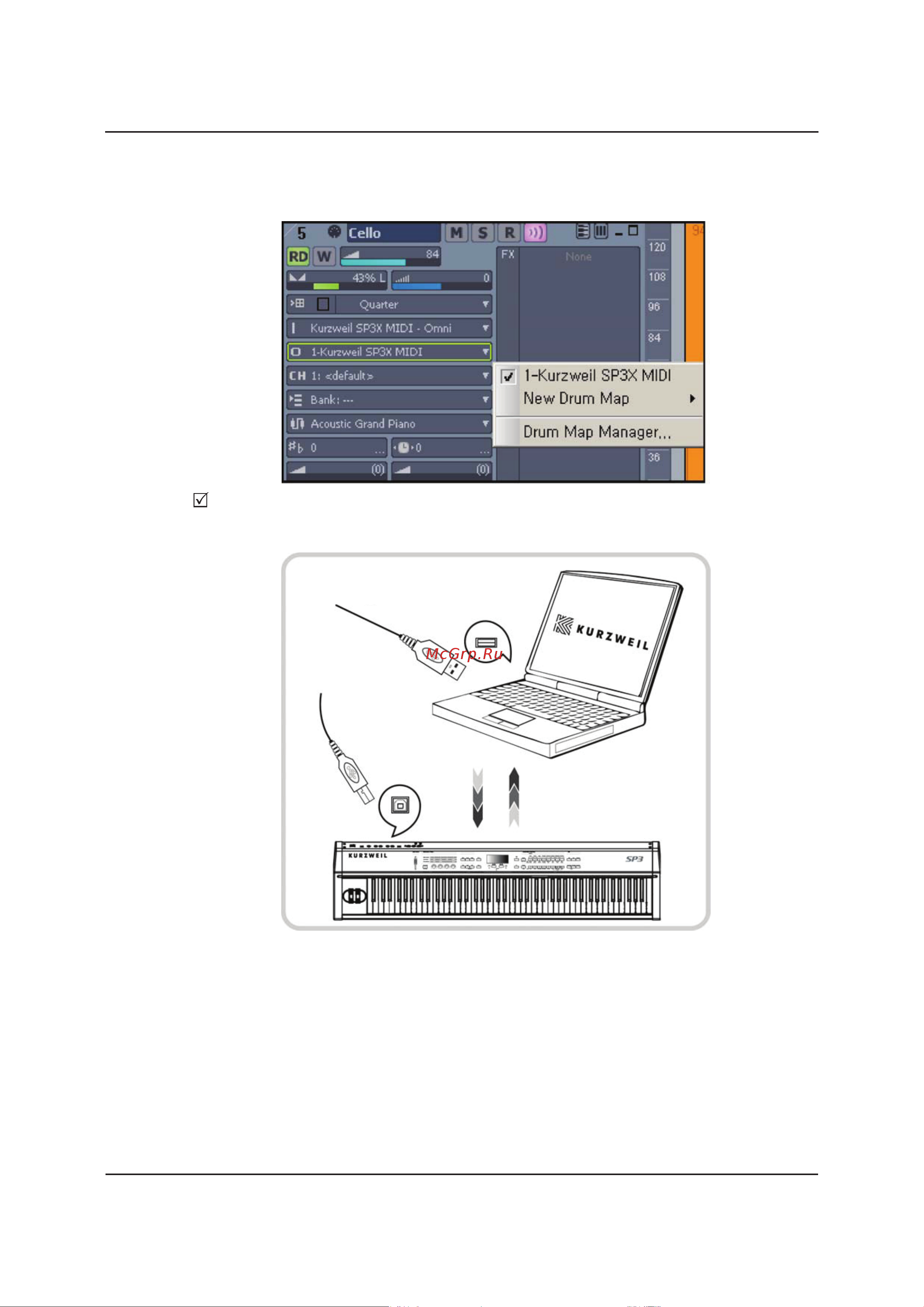

21) Теперь, имя нового устройства можно просмотреть в любой программе секвенсора. (На рисунке
показан скриншот секвенсора Sonar).
Chapter 2
SP3 Getting Started
２-2
Beforeconnectingthepowersupply,makesureyourSP3isoff.Afterthat,connecttheplug to
theACInconnectorontherearpanel.
For your safety, place the power supply somewhere dry and out of the way. Also, to prevent
overheating,donotcoverthepowersupplywithanything.
Caution:UseonlythepowersupplythatcomeswithyourSP3.
Usingadifferentpowersupplycancauseseriousdamagetoyourinstrument!
Figure2‐2 ConnectingPowerSupply
TheSP3featuresbalancedleftandrightanalogaudiooutputs.Forthebestresults,usebalanced
cablestoconnecttobalanced,line‐levelinputsonyourmixerorsoundsystem.
It isvery important to use proper type of cables. The cables should have 1/4inch stereo( tip‐
ring‐sleeve)pl
ugsononeendtoconnecttotheSP3andtheotherendofcableshouldhavethe
same1/4inchstereoplugsorXLRplugs.Usingbalancedcableswillgreatlyreducenoise.
1. Setthevolumelevelofyoursoundsystemtoitsminimum.Becautious!Notdoingsomay
causedamagetoyoursoundsystemsuchasspeakers.
2. Set
theSP3’svolumeleveltoitsmaximum.
When you connect audio cables, make sure to turn down the level on your
soundsystem.
3. Adjustthevolumeofyoursoundsystemtotheappropriatelevel.
4. TheSP3hasaheadphonejackwhichduplicatesthesignalfromthemainoutputs.Plugging
into the headphone jack does not mute the other audio outputs. You can also use the
headphonejackasanunbalancedste r e oline‐leveloutput.Inthiscase,justconnectastereo
cablefromtheheadphonejacktoastereoinputonanysoundsystem.
AC Adapter (9VAC, 2.0A)
ПРИМЕЧАНИЕ: Для подключения используйте наиболее распространенный USB
переходной кабель типа А-В.
Рисунок 2 – 11 Подключение к компьютеру с помощью кабеля USB
USB кабель типа А
USB кабель типа В
