![Kurzweil SP3X [25/78] Basic connections](/img/pdf.png)
Kurzweil SP3X [25/78] Basic connections
![Kurzweil SP3X [25/78] Basic connections](/views2/1007499/page25/bg19.png)
2-16
ГЛАВА 2

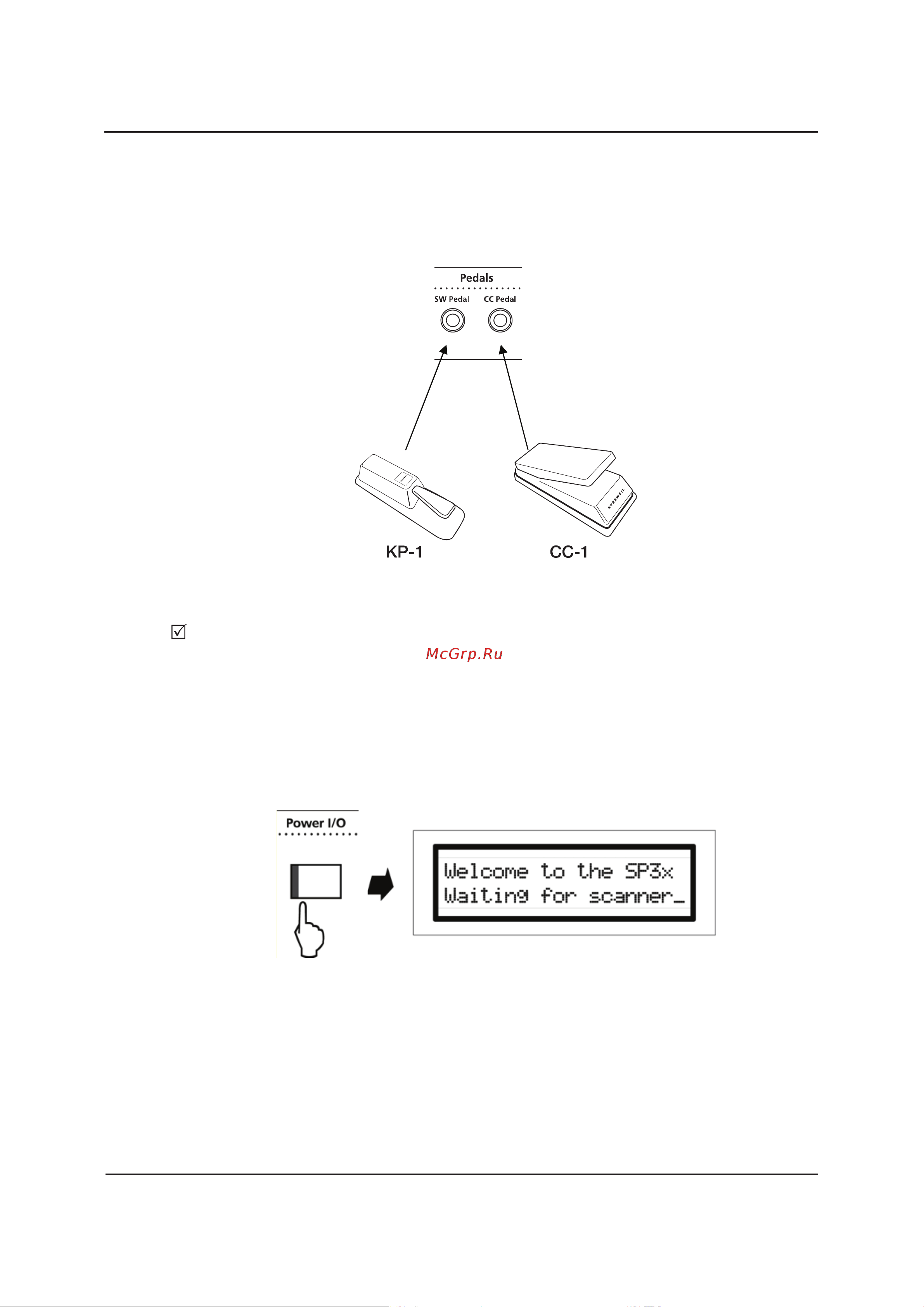

Подключите ножной переключатель или педаль непрерывной регулировки к соответствующим
разъемам на задней панели SP3.
Помимо рекомендованных на странице 1-2 педалей Kurzweil, можно использовать практически любые
ножные переключатели или педали непрерывной регулировки, отвечающие следующим условиям.
• Ножные переключатели должны быть с ¼-дюймовыми штекерами TS
• Педаль непрерывной регулировки с линейным потенциометром на 10 кОм и с ¼-дюймовым
штекером TRS.
Chapter 2
SP3 Getting Started
２-2
Beforeconnectingthepowersupply,makesureyourSP3isoff.Afterthat,connecttheplug to
theACInconnectorontherearpanel.
For your safety, place the power supply somewhere dry and out of the way. Also, to prevent
overheating,donotcoverthepowersupplywithanything.
Caution:UseonlythepowersupplythatcomeswithyourSP3.
Usingadifferentpowersupplycancauseseriousdamagetoyourinstrument!
Figure2‐2 ConnectingPowerSupply
TheSP3featuresbalancedleftandrightanalogaudiooutputs.Forthebestresults,usebalanced
cablestoconnecttobalanced,line‐levelinputsonyourmixerorsoundsystem.
It isvery important to use proper type of cables. The cables should have 1/4inch stereo( tip‐
ring‐sleeve)pl
ugsononeendtoconnecttotheSP3andtheotherendofcableshouldhavethe
same1/4inchstereoplugsorXLRplugs.Usingbalancedcableswillgreatlyreducenoise.
1. Setthevolumelevelofyoursoundsystemtoitsminimum.Becautious!Notdoingsomay
causedamagetoyoursoundsystemsuchasspeakers.
2. Set
theSP3’svolumeleveltoitsmaximum.
When you connect audio cables, make sure to turn down the level on your
soundsystem.
3. Adjustthevolumeofyoursoundsystemtotheappropriatelevel.
4. TheSP3hasaheadphonejackwhichduplicatesthesignalfromthemainoutputs.Plugging
into the headphone jack does not mute the other audio outputs. You can also use the
headphonejackasanunbalancedste r e oline‐leveloutput.Inthiscase,justconnectastereo
cablefromtheheadphonejacktoastereoinputonanysoundsystem.
AC Adapter (9VAC, 2.0A)
ПРИМЕЧАНИЕ: При использовании педали другого производителя проверьте ее
подключение перед включением SP3. Также, не нажимайте на педаль при включении
питания, это может привести к смене режима работы, так как при включении питания SP3
направление режима работы педали изменяется.
После того, как будут сделаны все подключения, включите SP3. Замигают светодиодные
индикаторы на передней панели, и на цифровом экране появится информация. При готовности
SP3 к воспроизведению, экран выглядит следующим образом:
Рисунок 2 – 12 Первоначальное изображение на экране дисплея
Во избежание возможных повреждений акустической системы, перед включением SP3, установите
ползунок мастер громкости в минимальное положение. Затем, во время игры на клавиатуре,
постепенно поднимите его вверх.
