Правильное Регулирование поворотного стола под углом до 45 градусов

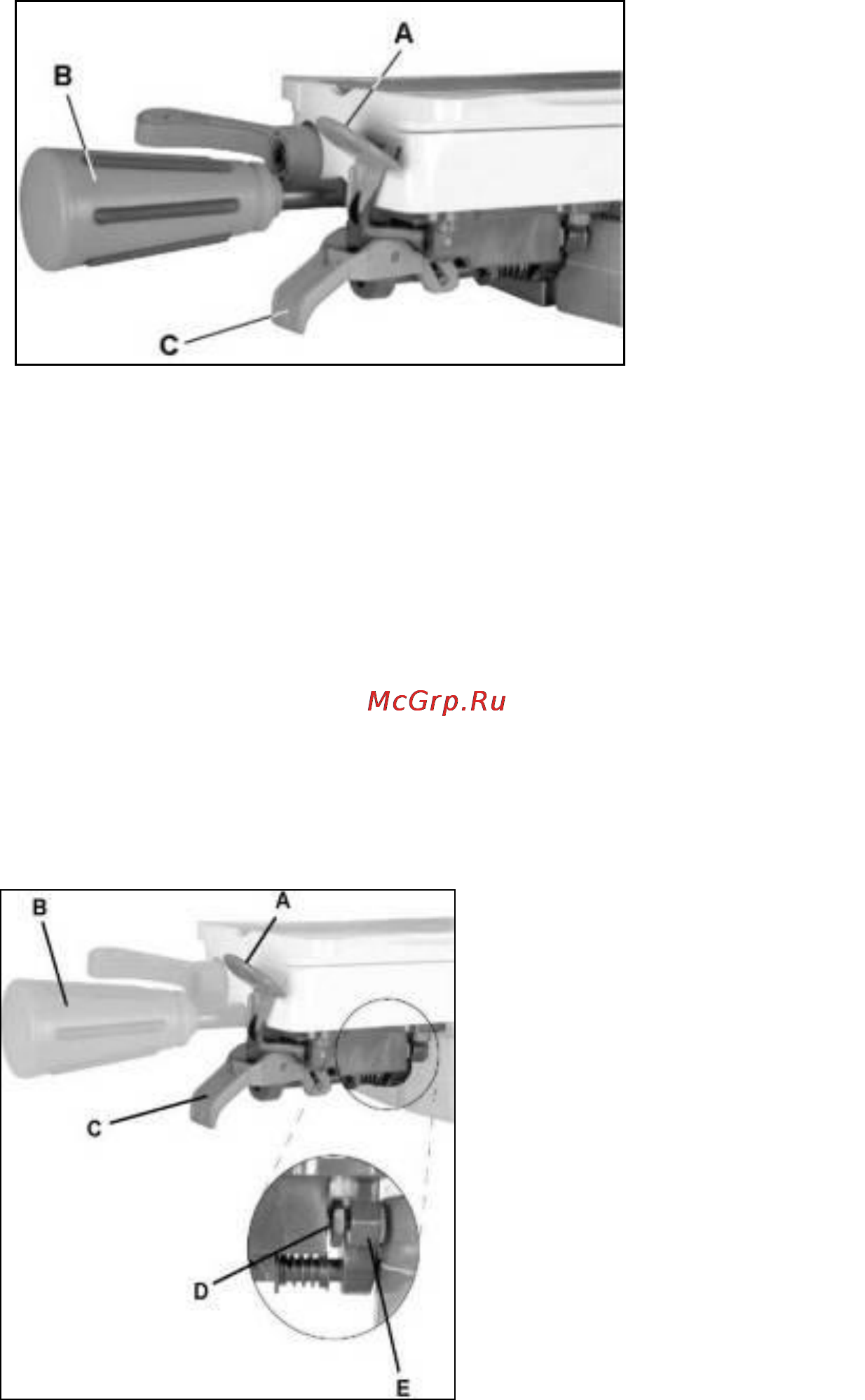

Показано на иллюстрации 19:

1. Освободите движение поворотного стола под углом 45 градусов, подняв вверх стопор

поворота стола (A).

2. Поднимите запирающий рычаг (C); в то же самое время возьмите ручку (B) и вращайте

поворотный стол влево или право к желательному углу.

3. Подведя ручкой (B) поворотный стол, отпустите запирающий рычаг (C) и проверьте на

линейке точность установки.

Отметьте: есть десять постоянных положений, в которых поворотный стол фиксируется

быстро.

4. После того, как угол установлен, переведите стопор (A) в нижнее положение.

Регулирование стопора поворота стола под углом 45 градусов

Показано на иллюстрации 20:

1. Переведите стопор поворота стола (A) в нижнее положение, чтобы зафиксировать стол.

2. Ослабьте контргайку (D) с 13-миллиметровым гаечным ключом, затем поверните муфту

фиксации (E), чтобы увеличить силу прижима к основанию усовочной пилы.

3. Проверьте, чтобы стопор поворота стола (A) надежно фиксировал стол в установленном

положении.

4. Закрутите контргайку (D), чтобы стопор поворота стола (A), фиксировал стол с данным

усилием.

Рис. 20

Рис. 19
