Jet JMS-12SCMS 707120-RU [20/33] Пиление под наклоном

ПРЕДУПРЕЖДЕНИЕ

После распила материала, Чтобы избежать повреждения, всегда отключайте движение

пильного диска и избежать случайного старта, и удалить маленькие части материала из

впадины в столе. Вставка стола может быть удалена с этой целью, но всегда снова

прикреплена вставка к столу до выполнения пильной операции.

Распил под различными углами

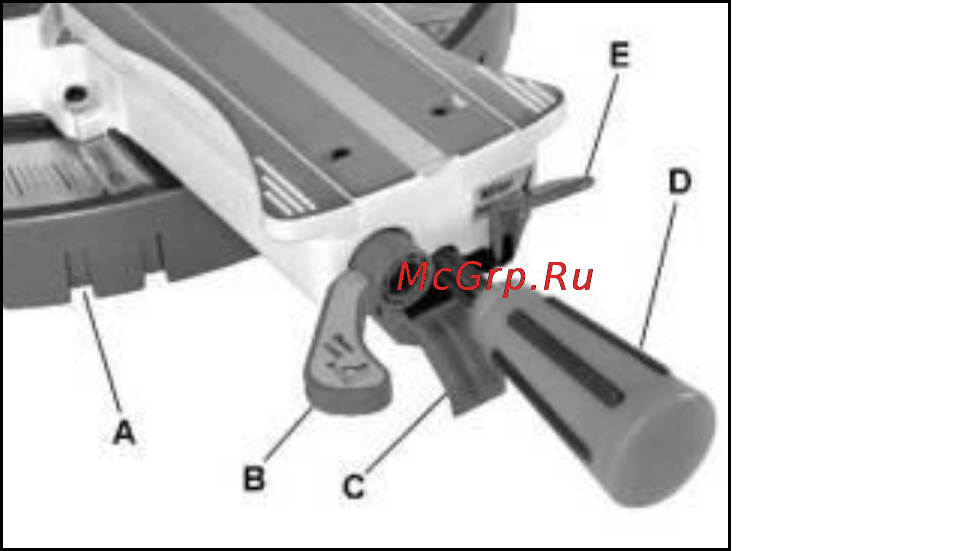

Показано на иллюстрации 26:

У скользящей составной усовочной пилы есть десять пазовых вырезов остановки углов до угла 45

градусов (A) расположенный на основании пилы. Остановки представляют следующие углы

распила: 0, 15, 22.5, 31.6 и 45 градусов в левую и правую сторону, и 60 ° с правой.

Сделать распил под углом:

1. Освободите движение поворотного стола под углом 45 градусов, подняв вверх стопор

поворота стола (Е).

2. Поднимите запирающий рычаг (C); в то же самое время возьмите ручку (D) и вращайте

поворотный стол влево или право к желательному углу.

3. Подведя ручкой (D) поворотный стол к желательному углу, отпустите запирающий рычаг (C).

Отметьте: есть десять постоянных положений, в которых поворотный стол фиксируется быстро.

4. После того, как угол установлен, переведите стопор (Е) в нижнее положение.

Если желательный угол распила под углом 45 градусов не является одной из десяти

положительных остановок, отмеченных выше:

5. Просто установите стол на желательный угол, удерживая угол ручкой (D) переведите вниз

стопор поворота стола (Е).

Пиление под наклоном

ПРЕДУПРЕЖДЕНИЕ

Скользящее ограждения должно быть расширено налево или право, для пиления под

наклоном. Отказ подчиниться может вызвать серьезное повреждение!

Отказ раздвинуть скользящее ограждение не будет позволять пильному диску проходить

достаточно свободно. Это может привести к серьезному повреждению. В крайнем положении

наклона под углом 45 градусов или других углах наклона, пильный диск может начать распиливать

ограждение, приведѐт к повреждению оборудования, а так же к телесным повреждениям.

Правая стенка, скользящего ограждение, должна быть удалена, делая любые правильные

повороты стола, больше чем угол 35 ° в комбинации с любым углом наклона под углом 45

градусов правой стороны. Это ограждение должно также быть удалено всякий раз, когда угол

наклона 45 ° совмещѐн с поворотным углом стола больше чем 22.5 °.

Наклоните пильную голову к желательному углу как показано на линейке наклона. Пильный диск

может быть помещен под любым углом, от 90 ° прямых распилов (0 ° на линейке) к 45 ° в левую

или правую сторону. Отожмите ручку фиксации наклона (B, рис. 26), вверх, чтобы двигать пильную

голову в желаемому углу. Быстрые остановки наклона предоставлены в 0 °, 33.9 ° и 45 °.

Рис. 26
