Jet JMS-12SCMS 707120-RU [19/33] Движение системы направляющих в корпусе

Удаление или Монтаж Скользящего Ограждения

Удаление

1. Отожмите запирающий рычаг (A, рис. 24) ограждения, показанный в зажатом положении.

2. Поднимите скользящее ограждение, чтобы удалить.

Монтаж

1. Поместите скользящее ограждение на упор для прижима заготовки усовочной пилы, проверяя,

что выровнили шип на скользящем ограждении с пазом в верхней части упора.

2. Прижмите скользящее ограждение и переведите запирающий рычаг (A, рис. 24) как показано

Движение Системы направляющих в корпусе

ПРЕДУПРЕЖДЕНИЕ

Чтобы уменьшить риск повреждения, возвратите пильную голову к тыловому положению

после каждого распила.

□ Для предотвращения удара при пильных операциях на маленьких заготовках, двигайте

пильную голову полностью убрав направляющие в корпус и закрутите барашек замка корпуса

(A, рис. 25).

□ Распиливая широкие доски до 310мм (12-1/4), барашек замка корпуса (A, рис. 25) должен быть

ослаблен, чтобы позволить пильной голове скользить свободно.

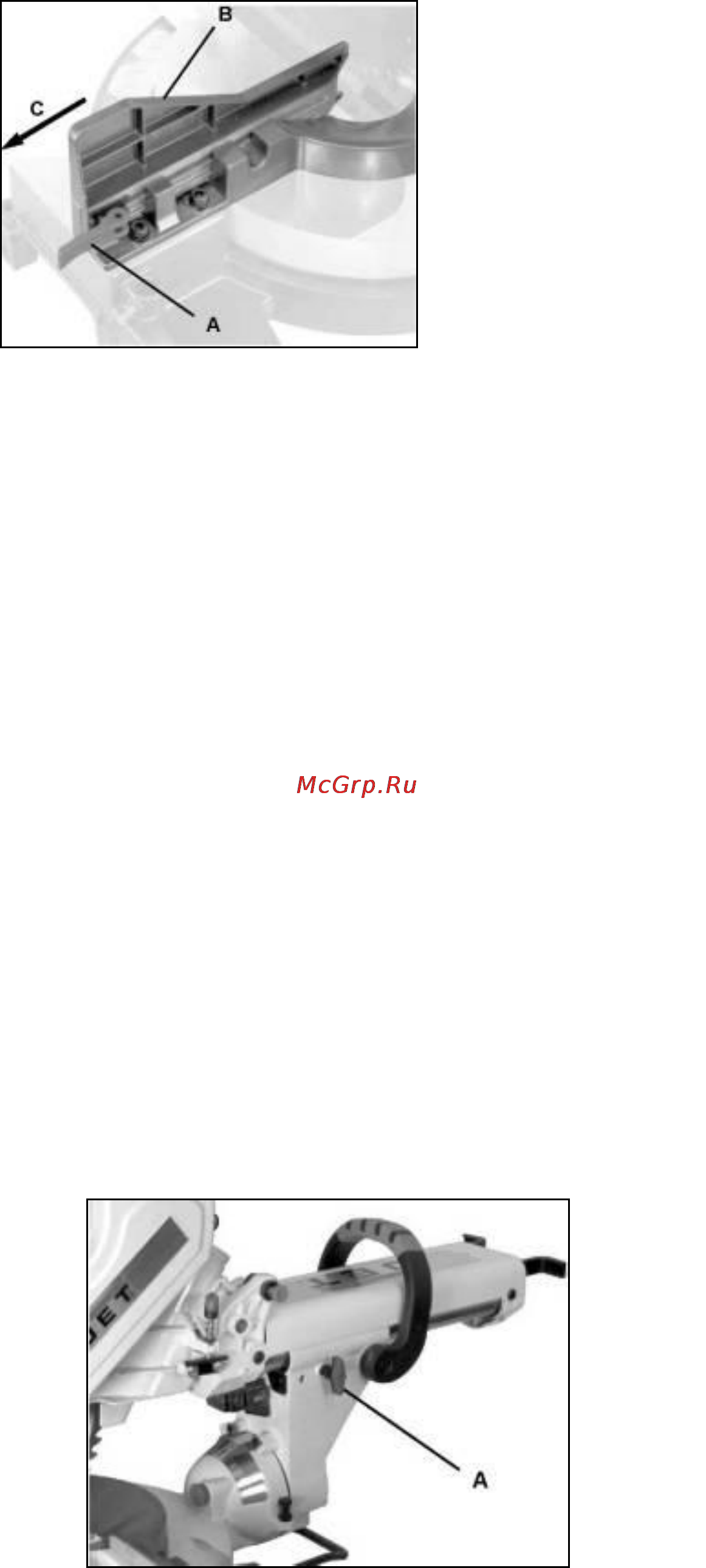

Рис. 24

Рис. 25
