Монтаж Пильного диска
Важно: На пилу устанавливается пильный диск диаметром 300мм.
Отключите усовочную пилу прежде, чем заменить и/или установить пильный
диск.
Показано на рис. 7:
1. Установите пильный диск наружным диаметром 300мм и посадочным 30мм
на ось. Удостоверьтесь что стрелка вращения пильного диска направлена
по часовой стрелке и совпадает со стрелкой на верхней защите, и зубья
пильного диска указывают вниз.
2. Поместите шайбу (G) в пильный диск. Болт (H) вставьте и закрутите против
часовой стрелки.
3. Поместите ключ в болт на пильном диске (H).
4. Закручивайте гайку (E), поворачивая пильный диск против часовой стрелки
(напротив направления пиления).
5. Понизьте прозрачную защиту пильного диска (A) и проверьте, что операция
защиты не имеет задержки в движении .
6. Поверните пильный диск, чтобы расцепить замок (E); затем пильный диск
будет вращаться свободно.
ПРЕДУПРЕЖДЕНИЕ
Проверьте, что защиты чисты и должным образом установлены. Понизьте пильный диск в
стол и проверьте, что это не приводит в соприкосновению с металлической основой или
столом поворота. Отказ подчиниться может вызвать серьезное повреждение!
Регулирование
Перед регулированием, пила должна быть предохранена от непроизвольного
включения- отключите от эл. сети!
Учтите: Ваша усовочная пила не была отрегулирована на заводе.
Регулировка точности угла
90 ° (0 °) Регулирование угла
1. Поверните ручку фиксации наклона угла (A, рис. 8) по часовой стрелке,
чтобы ослабить и наклонить пильную голову, вытягивая фиксатор наклона
угла (E, рис. 10) на против 0° остановитесь. Поверните ручку фиксации
наклона угла (A, рис. 8) против часовой стрелки, чтобы затянуть.
2. Поместите поверочный угольник на стол и прижмите к пильному диску Если
пильный диск не 0 ° к столу.
3. Используя 5-миллиметровый шестигранный ключ, ослабьте четыре болта
регулирования (B, рис. 9) позади усовочной пилы. Ослабьте ручку
фиксации наклона угла (A, рис. 8) и наклоняйте пильную голову движением
руки, чтобы сторона пильного диска прилегла плоскостью к поверочному
угольнику.
4. Закрутите ручку фиксации наклона угла (A, рис. 8) и затяните четыре болта
регулирования (B, рис. 9).

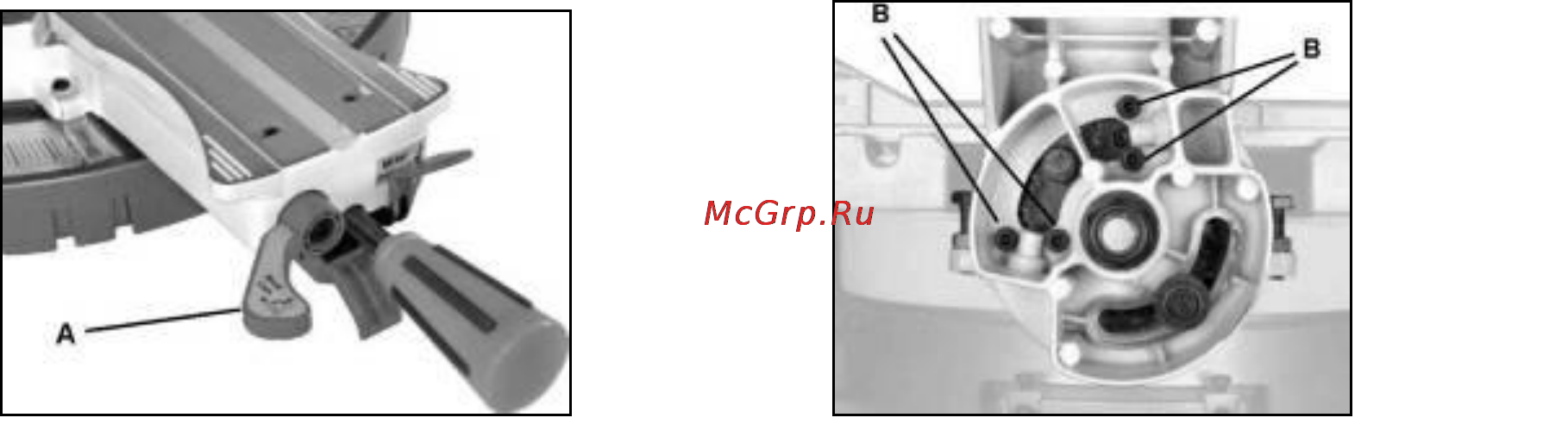

Рис. 8
Рис. 9
