Указатель Масштаба Угла
1. Заставьте пильный диск быть точно 90 ° (0 °) к столу.

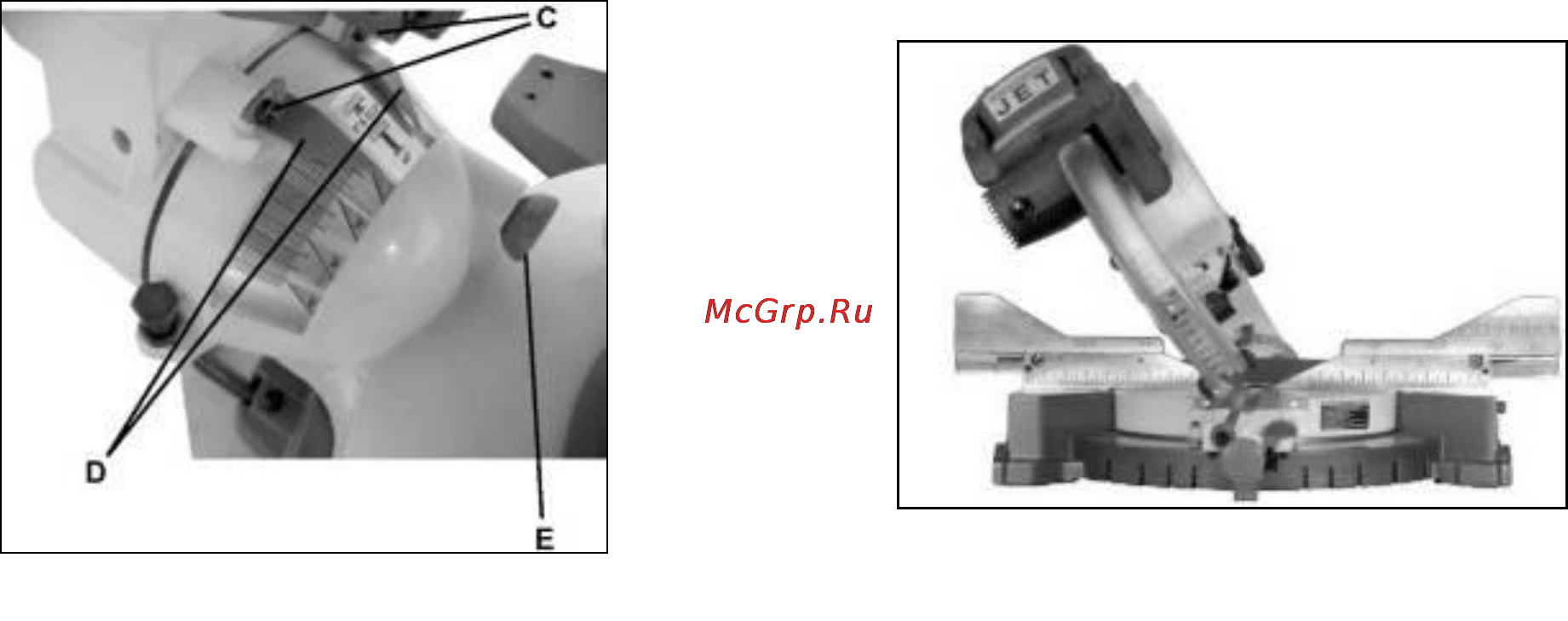

2. Крестовой отверткой, ослабьте два винта указателя угла (C, рис.10).
3. Установите указатель угла (D, рис. 10) к риске "0", проверьте измерение и
повторно закрутите винты (C, рис. 10).
Рис. 11
Установка угла 45° Регулирование Слева
1. Установите угол наклона, под углом 45 градусов с высокой точностью
вытягивая фиксатор наклона (E, рис.10).Далее отодвиньте, скользящее
ограждение на упоре для заготовки слева.
2 Ослабьте ручку фиксации наклона угла (A, рис. 8) и наклоните усилием руки
пильную голову налево (иллюстрация 11).
3 Используя поверочный угольник со стороной 45° проверьте положение
пильного диска к столу
4 Чтобы установить точно угол, ослабьте контргайку (B, рис. 12) и
поворачивайте стопорный болт (A, рис. 12) до точного положения.
5 Наклоните пильную голову влево и повторно проверьте выравнивание.
6 Повторите шаги 1-4 в случае необходимости, пока пильный диск не
встанет в 45 ° к столу, затем затяните контргайку (B, рис. 12), чтобы
зафиксировать стопорный болт (A, рис. 12).
Установка угла 45° Регулирование Справа
1. Установите угол наклона, под углом 45 градусов с высокой точностью
вытягивая фиксатор наклона (E, рис.10).Далее отодвиньте, скользящее
ограждение на упоре для заготовки справа.
2. Ослабьте ручку фиксации наклона угла (A, рис. 8) и наклоните усилием
руки пильную голову налево (иллюстрация 13).
3. Используя поверочный угольник со стороной 45° проверьте положение
пильного диска к столу
4. Чтобы установить точно угол, ослабьте контргайку (D, рис. 12) и
поворачивайте стопорный болт (С, рис. 12) до точного положения.
5. Наклоните пильную голову вправо и повторно проверьте выравнивание.
6. Повторите шаги 1-4 в случае необходимости, пока пильный диск не встанет
в 45° к столу, затем затяните контргайку (,D рис. 12), чтобы зафиксировать
стопорный болт (С, рис. 12).
Рис. 10
