Установка угла 33.9 ° Регулирование наклона

1. Установите угол наклона, под углом 33.9 градусов с высокой точностью

вытягивая фиксатор наклона. Полностью отодвиньте оба скользящих

ограждения на упоре для заготовки.

2. Ослабьте ручку фиксации наклона угла (A, рис. 8).

3. Наклоните усилием руки, пильную голову на 33.9° вытягивая фиксатор

наклона. (E, рис. 12) , и прижмите в положительную остановку.

4. Используя шаблон, со стороной 33.9 ° проверьте положение пильного

диска к столу.

5. Чтобы поправить, поверните винт в корпусе (A, рис. 14) 6-миллиметровым

шестигранным ключом, пока пильный диск не встанет под углом 33.9 ° к

столу.

6. Повторите шаги для правильного наклона 33.9° отрегулируйте угол,

поворачивая винт в корпусе ( B, Рис. 15) с другой стороны.

Поворот пильной головы.

Установленная линейка усовочной пилы может быть легко прочитана,

показывая углы поворота пильной головы от 0 ° до 45 ° налево, и 0 ° к 60 °

направо. У стола усовочной пилы есть десять из самых общих угловых

фиксированных положений с быстрой фиксацией в 0 °, 15 °, 22.5 °, 31.6 °, и

45°слева и до 60° вправо. Эти быстрые фиксаторы располагают пильный диск

под желательным углом быстро и точно. Следуйте за указаниями по установке

ниже для быстрых и точных регуляторов.

Показано на иллюстрации 16:

1. Поднимите стопор поворота стола под угол 45 градусов, ручка (A), чтобы

отпереть стол.

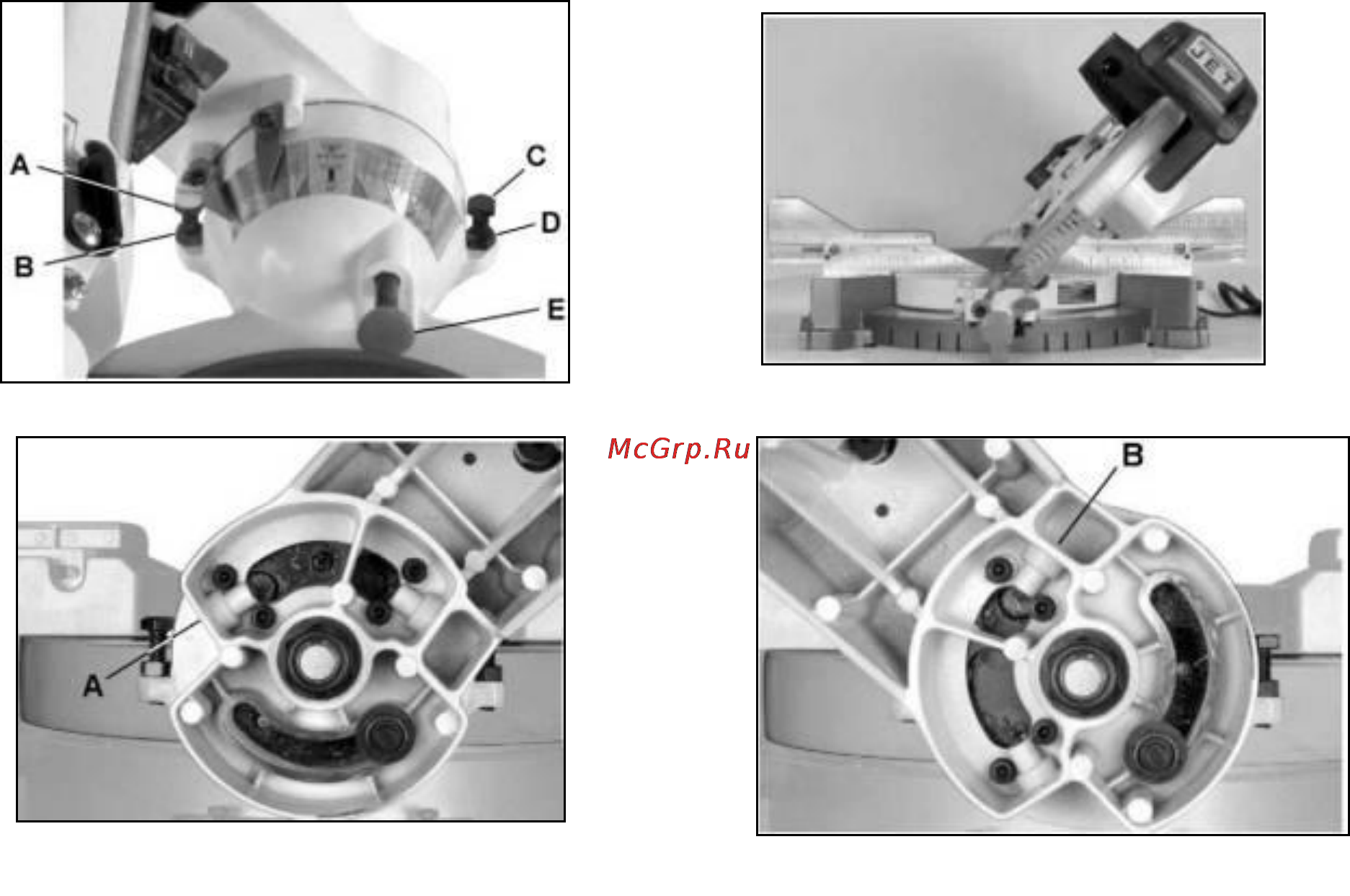

Рис. 12

Рис. 13

Рис. 14

Рис. 15
