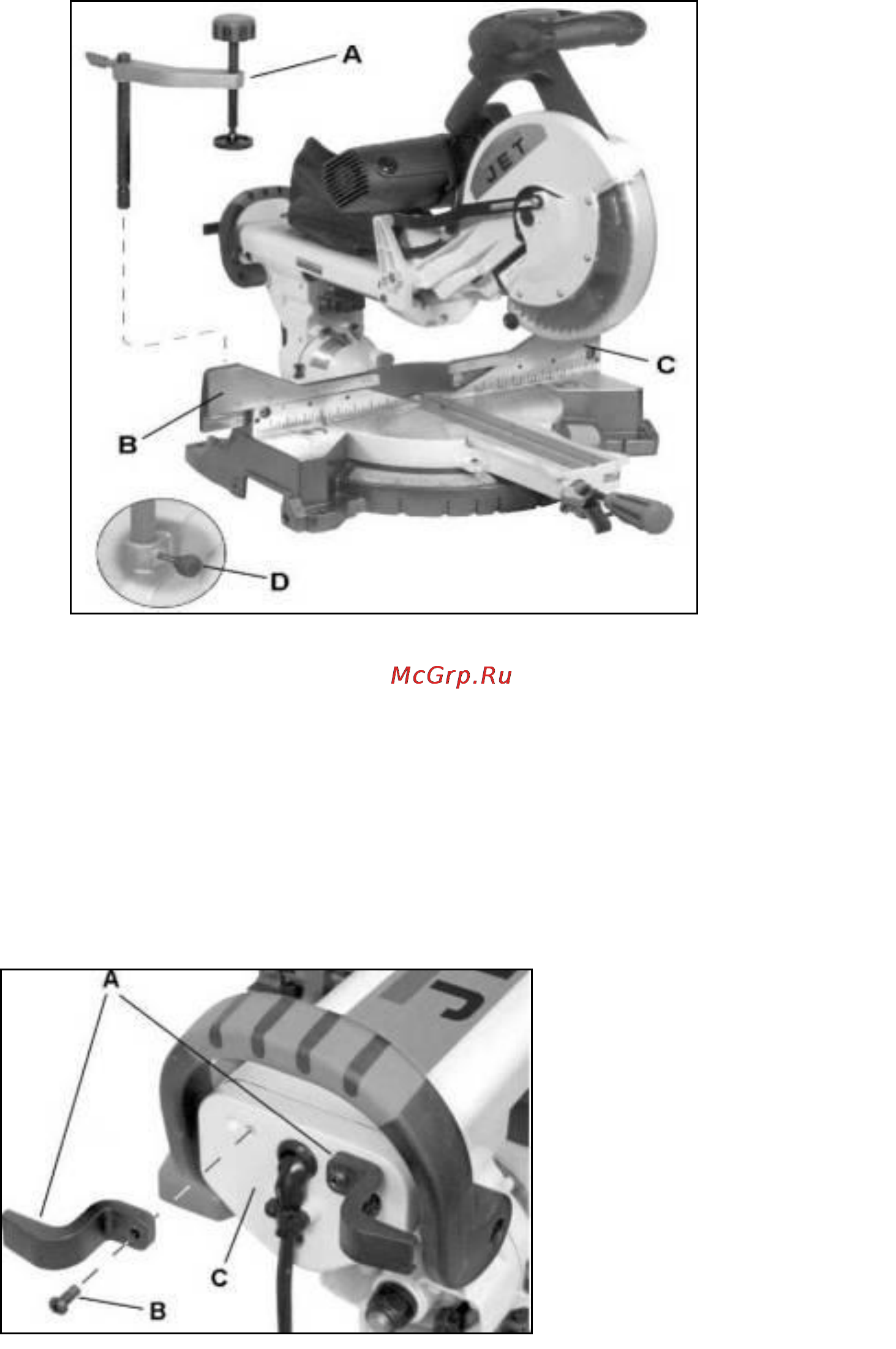

Скобы для укладки электропровода

На корпусе направляющих располагают две скобы прикреплѐнные к задней

стороне для хранения электропровода, когда пила не находится в

использовании.

Приложите каждую скобу (A, рис. 5) к задней стороне на корпусе

направляющих(C) закрепите одним винтом (B).каждую скобу

Ключ для закрепление пильного диска

Для удобства прижим хранения (A, рис. 6) расположена на левой ноге с

тыльной стороны основания для того, чтобы хранить ключ для затягивания

пильного диска (B).

Рис. 4

Рис. 5
