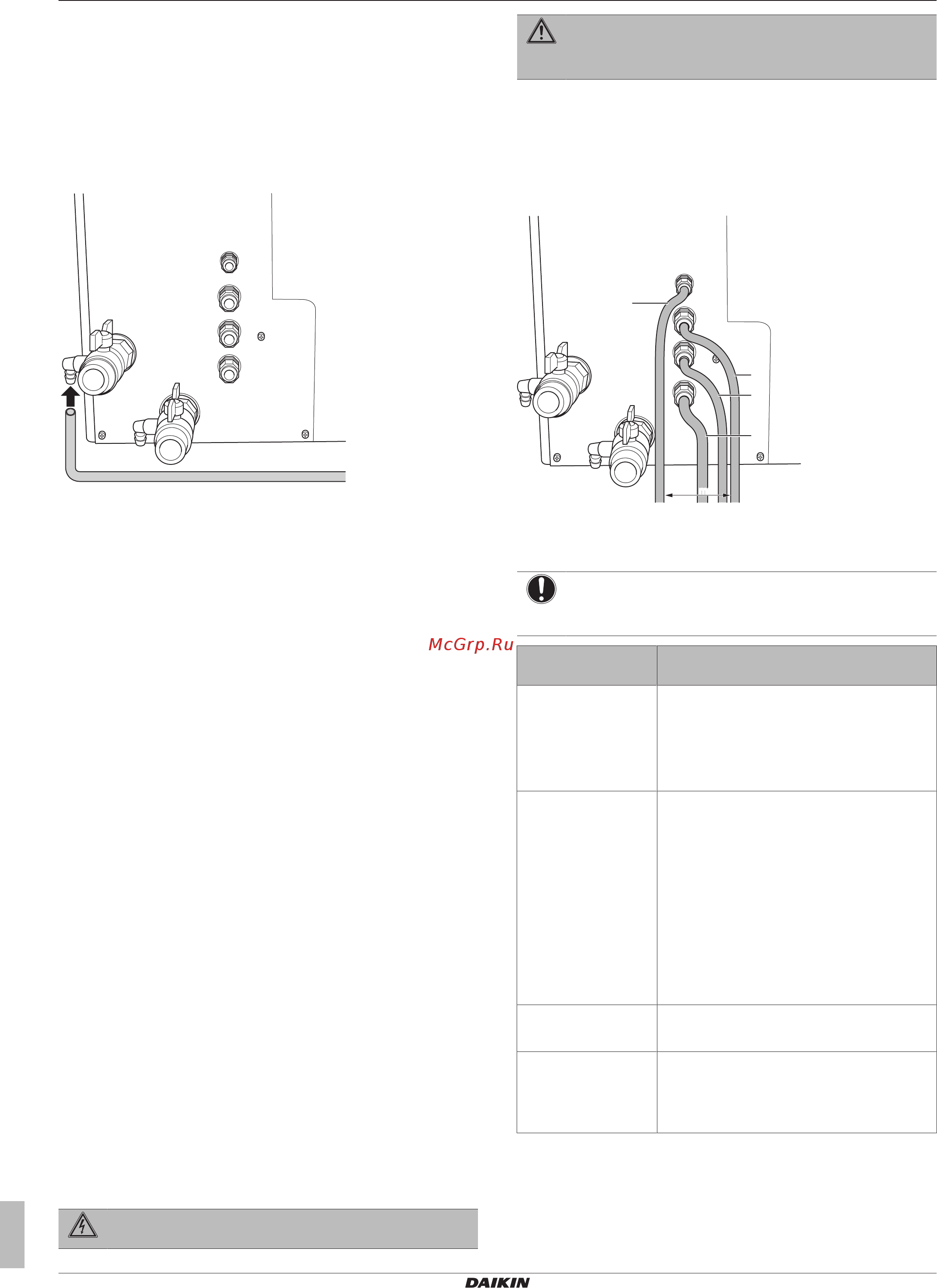

4 Монтаж
Руководство по монтажу
10
EBLQ+EDLQ011~016CA3V3+W1
Низкотемпературный моноблок Daikin Altherma
4P537990-1 – 2018.05
При добавлении гликоля в контур воды уменьшается
максимально допустимый объем воды в системе.
Дополнительная информация приведена главе “Проверка
объема и расхода воды” руководства по применению для
установщика.
4.3.3 Заполнение контура циркуляции воды
1 Подсоедините к дренажному и наполнительному клапану
шланг подачи воды.
2 Откройте дренажный и наполнительный клапан.
3 Если установлен автоматический клапан для выпуска
воздуха, убедитесь в том, что он открыт.
4 Заполняйте контур водой до тех пор, пока манометр
(приобретается по месту установки) не покажет давление
±2,0бар.
5 Необходимо выпустить из контура воды как можно больше
воздуха. Инструкции приведены в разделе
"6Пусконаладка"на стр.22.
6 Дозаправьте контур до давления ±2,0бар.
7 Повторяйте действия 5 и 6, пока воздух не прекратит
выходить и не будет падать давление.
8 Закройте дренажный и наполнительный клапан.
9 Отсоедините шланг подачи воды от дренажного и
наполнительного клапана.
4.3.4 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время работы в
режиме охлаждения и потери холодо- и
теплопроизводительности.
Чтобы предотвратить замерзание наружных трубопроводов
воды в зимний сезон, толщина уплотнительного материала
ДОЛЖНА составлять не менее 13мм (при λ=0,039Вт/мК).
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
Для защиты трубопроводов воды и запорных клапанов от
замерзания в зимний период добавьте ленточный нагреватель
(приобретается по месту). Если температура снаружи может
упасть ниже –20°C, а ленточный нагреватель не используется,
запорные клапаны рекомендуется устанавливать в помещении.
4.4 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.4.1 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки. См. раздел
"4.1.1Чтобы открыть наружный агрегат"на стр.6.
2 Проложите проводку через заднюю стенку блока:
a
b
c
d
≥25 mm
a Кабель низкого напряжения
b Кабель высокого напряжения
c Кабель электропитания
d Кабель электропитания резервного нагревателя
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25мм.
Проводка Допустимые кабели (зависят от
установленных опций)
a
Низкое напряжение
▪ Интерфейс пользователя
▪ Соединительный кабель к блоку
управления EKCB07CAV3
▪ Дистанционный наружный датчик
(опция)
b
Высокое
напряжение
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
▪ Конвектор теплового насоса (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Контроль режимов охлаждения/нагрева
помещения
c
Электропитание
▪ Электропитание
d
Электропитание
резервного
нагревателя
▪ Электропитание резервного
нагревателя
3 Внутри блока проложите кабели следующим образом:
