2 Информация о блоке
Руководство по монтажу
5
EBLQ+EDLQ011~016CA3V3+W1
Низкотемпературный моноблок Daikin Altherma
4P537990-1 – 2018.05
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
2 Информация о блоке
2.1 Наружный агрегат

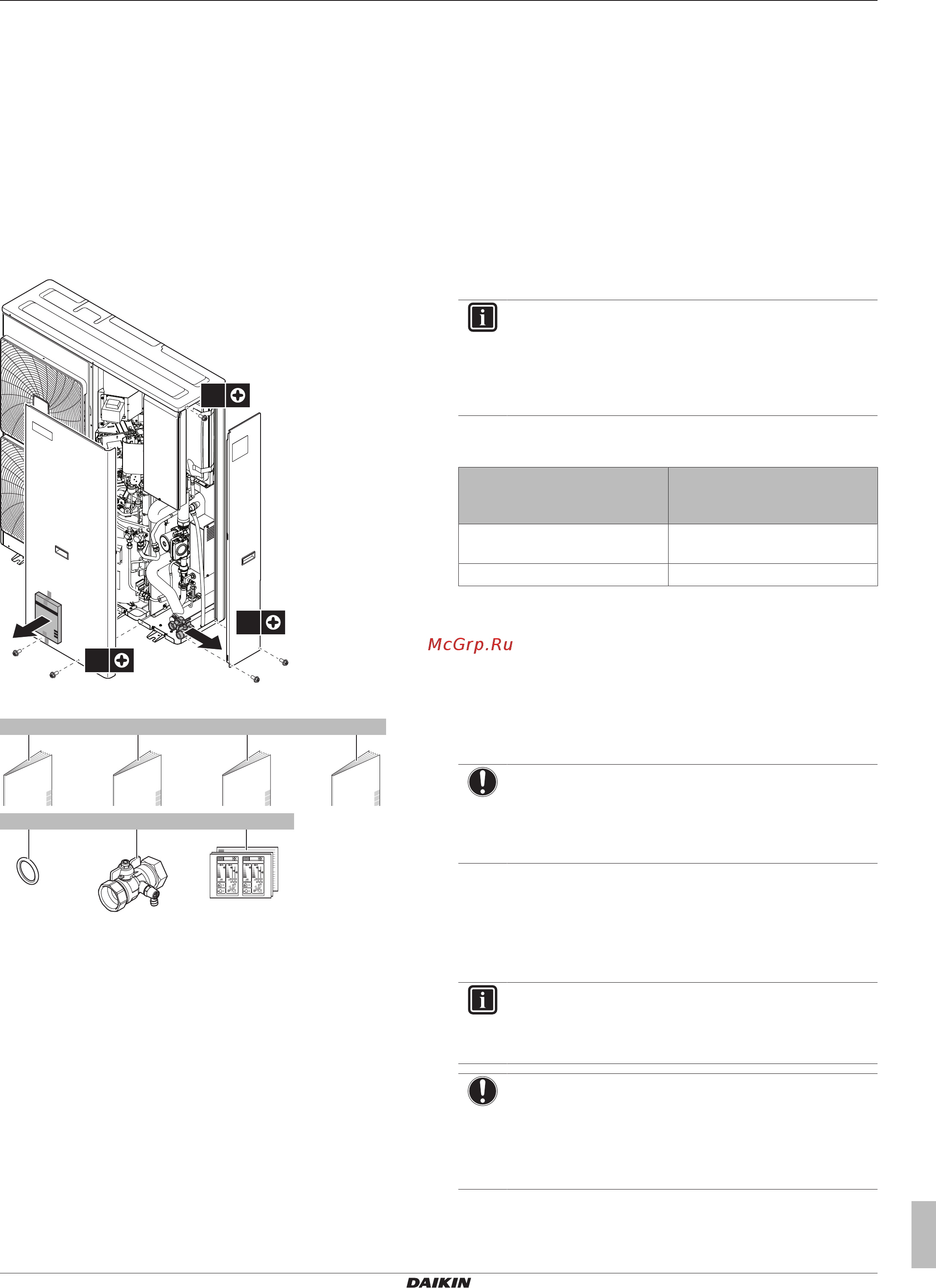

2.1.1 Для снятия аксессуаров с наружного
агрегата
1 Откройте наружный агрегат.
1×
2×
2×
2 Снимите аксессуары.
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
1× 1× 1× 1×
a b c d
2×2×
fe
g
a Общие правила техники безопасности
b Приложение для опционного оборудования
c Руководство по монтажу наружного агрегата
d Руководство поэксплуатации
e Уплотнительное кольцо для запорного клапана
f Запорный клапан
g Маркировка класса энергоэффективности
3 Подготовка
3.1 Как подготовить место
установки
3.1.1 Требования к месту установки
наружного блока
Руководствуйтесь правилами организации пространства. См.
рис. 1 на первом форзаце.
Используемые обозначения:
A, C Препятствия с левой и с правой стороны (стены/
защитные экраны)
B Препятствие со стороны всасывания (стена/защитный
экран)
D Препятствие со стороны нагнетания (стена/защитный
экран)
E Препятствие сверху (крыша)
a, b, c, d, e Минимальный промежуток для обслуживания между
блоком и препятствиями A, B, C, D и E
* Если запорные клапаны НЕ устанавливаются на блок
† Если запорные клапаны устанавливаются на блок
e
B
Максимальное расстояние между блоком и краем
препятствия E в направлении препятствия B
e
D
Максимальное расстояние между блоком и краем
препятствия E в направлении препятствия D
H
U
Высота блока с конструкцией для монтажа
H
B
, H
D
Высота препятствий B и D
H Высота конструкции для монтажа под блоком
ИНФОРМАЦИЯ
Если на блоке установлены запорные клапаны,
обеспечьте минимальный зазор 400 мм на стороне
впуска воздуха. Если запорные клапаны НЕ
установлены на блоке, обеспечьте минимальный зазор
250мм.
Если система содержит резервуар горячей воды бытового
потребления, обеспечьте выполнение следующих требований:
Максимально допустимое
расстояние между наружным
агрегатом и …
Расстояние
Резервуар горячей воды для
бытового потребления
10м
3-ходовой клапан 10м
Наружный агрегат предназначен только для монтажа вне
помещения и может работать при окружающей температуре
10~43°C в режиме охлаждения, –25~25°C в режиме нагрева
помещения и –25~35°C в режиме подготовки горячей воды
бытового потребления.
3.2 Подготовка трубопроводов
воды
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
3.2.1 Проверка объема и расхода воды
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке
составлял не менее 20л БЕЗ учета воды в наружном агрегате.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и
помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
На следующем рисунке показана установка с дистанционно
управляемыми клапанами:
