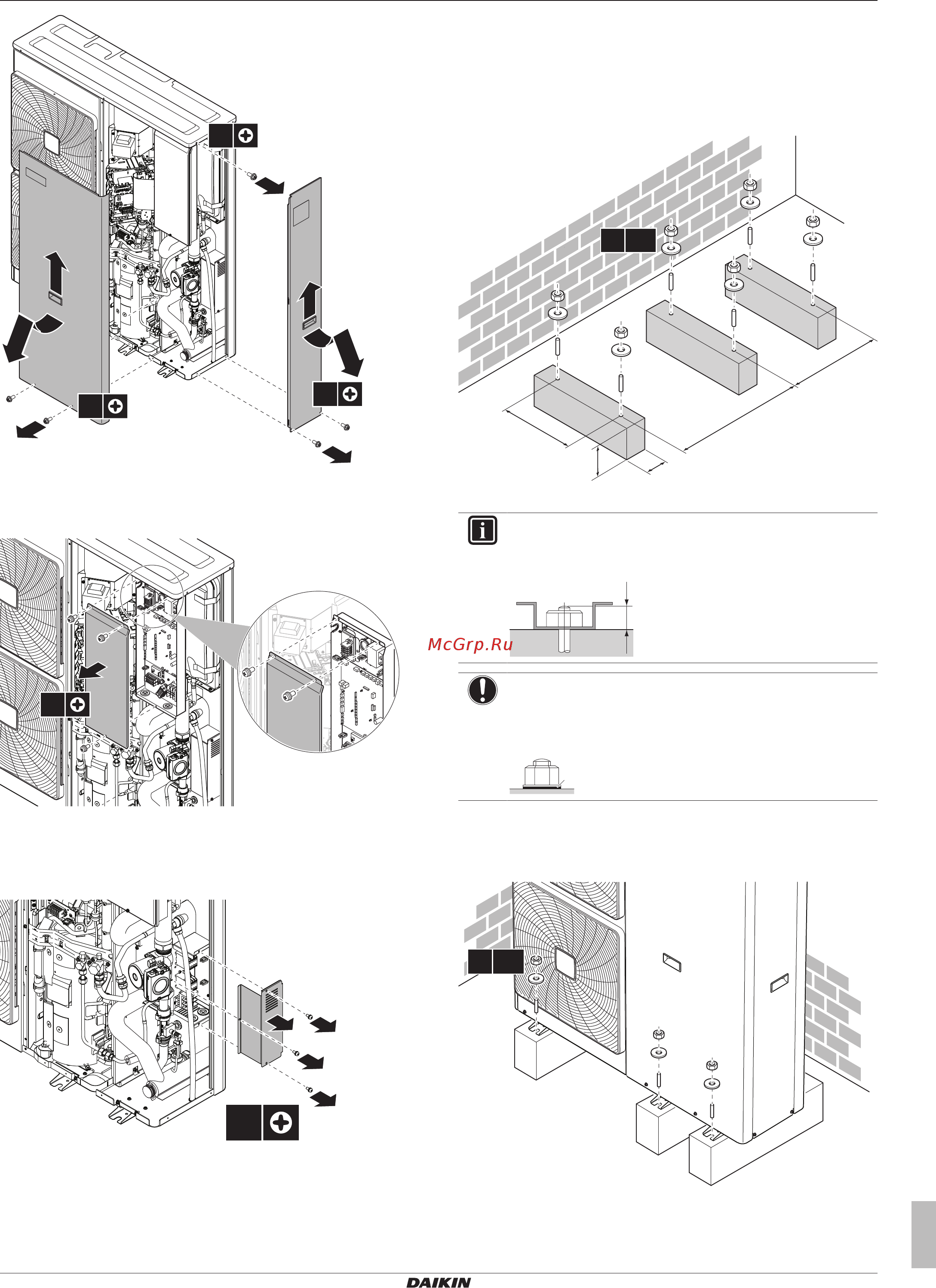

4 Монтаж
Руководство по монтажу
7
EBLQ+EDLQ011~016CA3V3+W1
Низкотемпературный моноблок Daikin Altherma
4P537990-1 – 2018.05
1×
2×
2×
6
5
1
3
4
2
8
9
7
4.1.2 Открытие крышки распределительной
коробки наружного агрегата
3×
4.1.3 Открытие крышки распределительной
коробки резервного нагревателя
наружного агрегата
3×
1
2
1
1
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Подготовьте 6 комплектов анкерных болтов, гаек и шайб
(приобретаются на месте):
≥150
620
350
(345-355)
a
(mm)
261.5
6× M12
a Убедитесь в том, что не закрыты дренажные отверстия.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Закрепите наружный агрегат на фундаментных болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.
a
4.2.2 Установка наружного блока
6× M12
