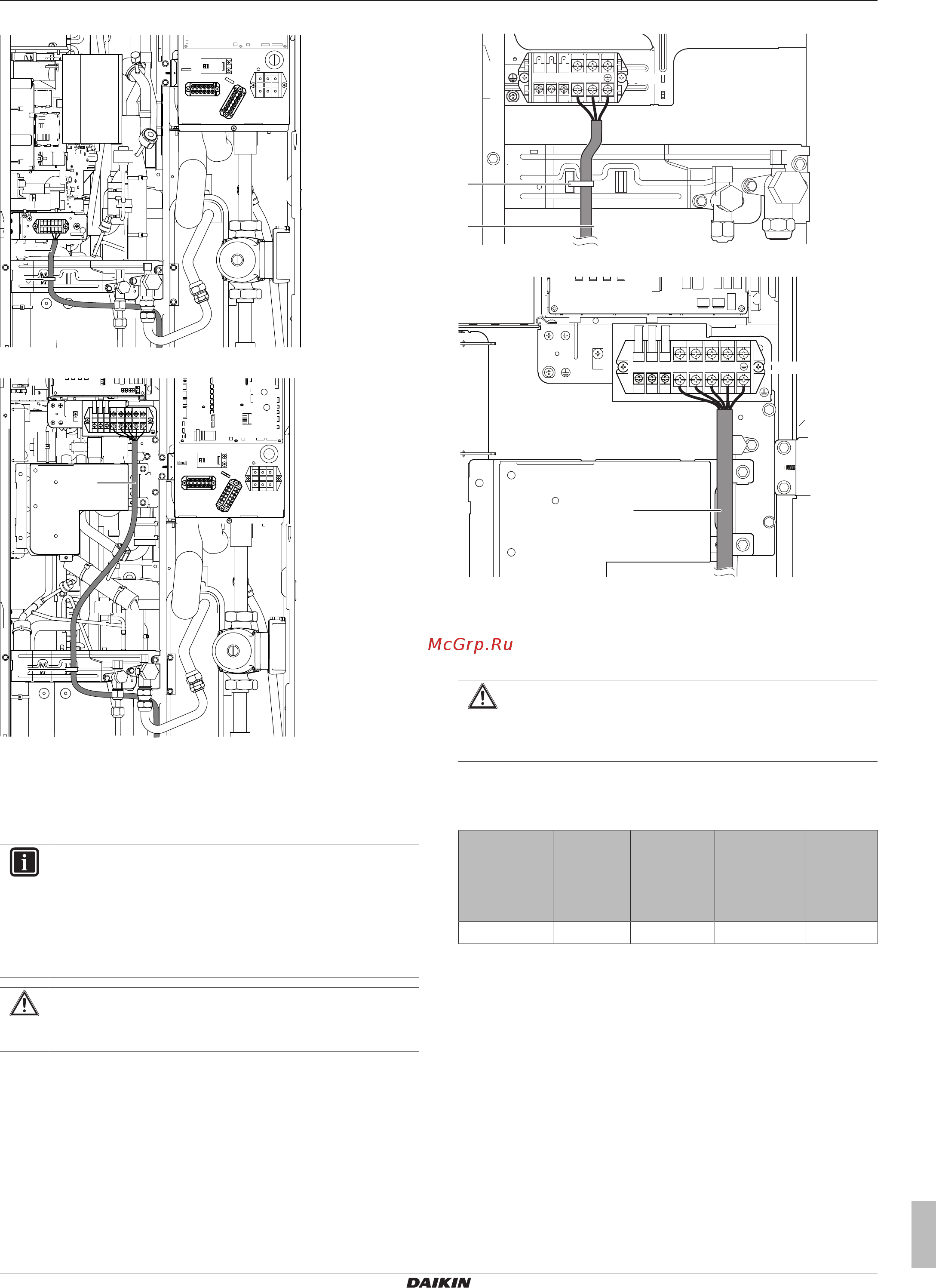

4 Монтаж
Руководство по монтажу
11
EBLQ+EDLQ011~016CA3V3+W1
Низкотемпературный моноблок Daikin Altherma
4P537990-1 – 2018.05
b
a
V3
b
a
W1
a Кабель электропитания
b Кабельная стяжка
4 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками или с горячим газовым трубопроводом.
5 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию
следующим образом:
X1M
1 2 3 L N
a
b
V3
1 2 3 L1 L2 L3 N
X1M
a
W1
a Кабель питания (с заземлением)
b Кабельная стяжка
4.4.3 Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
Позаботьтесь о том, чтобы электропитание соответствовало
мощности резервного нагревателя, как указано в приведенной
ниже таблице.
Тип
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
(Ω)
*3V 3кВт 1~230В 13А —
1 Откройте распределительную коробку резервного
нагревателя (см. раздел "4.1.3 Открытие крышки
распределительной коробки резервного нагревателя
наружного агрегата"на стр.7).
2 Проложите электропроводку, как описано ниже:
