4 Монтаж
Руководство по монтажу
12
EBLQ+EDLQ011~016CA3V3+W1
Низкотемпературный моноблок Daikin Altherma
4P537990-1 – 2018.05
K1M
K5M
X4M
PE L N
1 2 3
230 V AC
3 kW
L N
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
Дополнительная информация о типах и порядке
конфигурирования резервных нагревателей приведена
в главе “Конфигурация” руководства по монтажу
наружного агрегата.

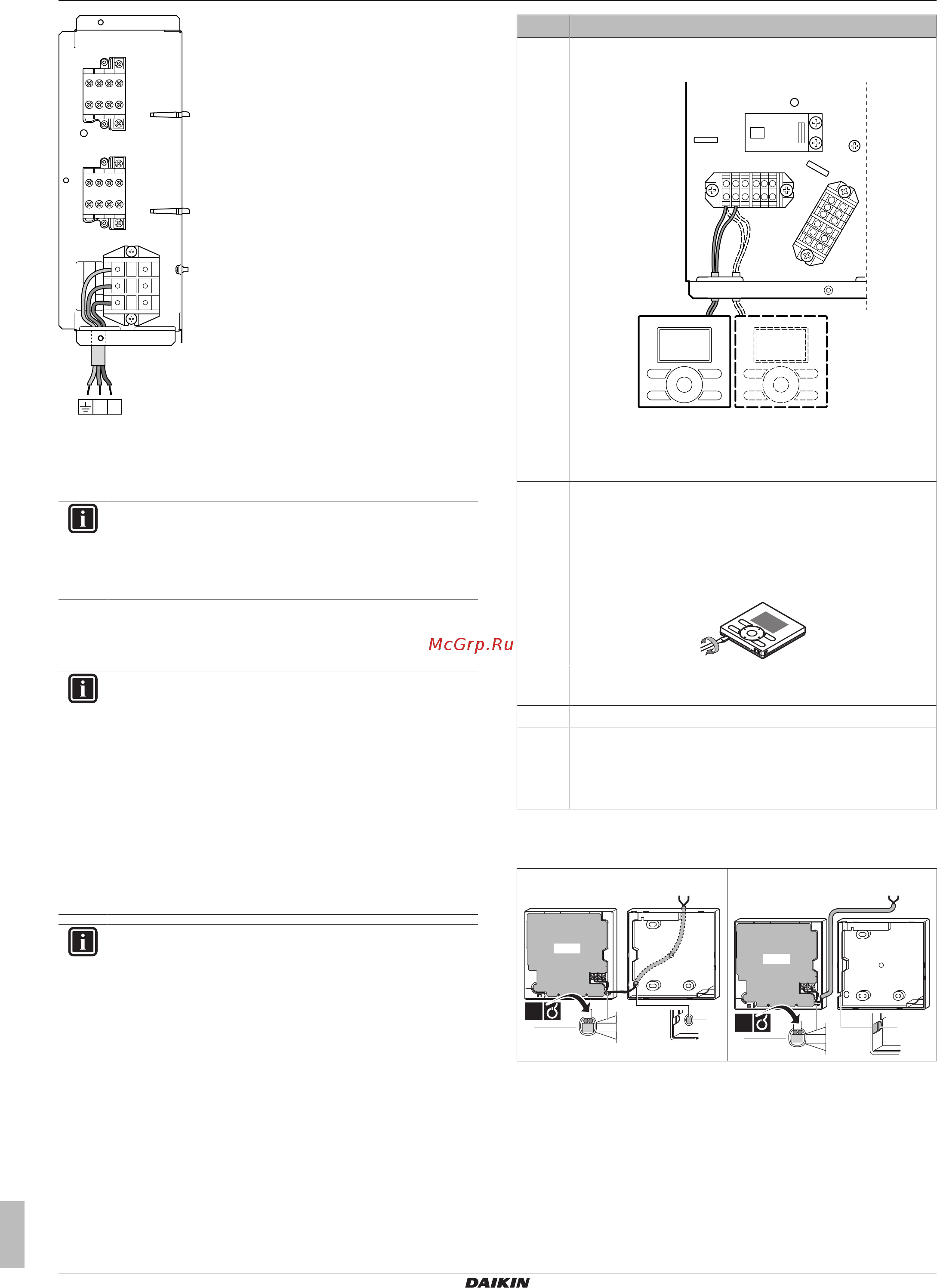

4.4.4 Подключение интерфейса
пользователя
ИНФОРМАЦИЯ
Если блок управления EKCB07CAV3 НЕ входит в
состав системы, подсоедините интерфейс
пользователя непосредственно к наружному
агрегату.
Он также может быть подсоединен к блоку
управления EKCB07CAV3, если последний
предусмотрен в системе. Для этого подсоедините
интерфейс пользователя к клеммам блока
управления X2M/20+21, а затем подсоедините блок
управления к наружному агрегату, соединив
клеммы X2M/20+21 с клеммами наружного агрегата
X5M/1+2.
ИНФОРМАЦИЯ
Подробное описание порядка подключения
интерфейса пользователя к блоку управления
приведено в руководстве по применению для
установщика и руководстве по монтажу блока
управления.
# Действие
1 Подсоедините кабель интерфейса пользователя к
наружному агрегату.
X5M
A5P A5P
1 2
a b
a Основной интерфейс пользователя
(a)
b Дополнительный интерфейс пользователя
2 Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3 Прикрепите настенную панель интерфейса
пользователя к стене.
4 Подсоедините, как показано на рис. 4A, 4B, 4C или 4D.
5 Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a) Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
4B Подсоединение слева
a
PCB
b
