DEUTSCH
19

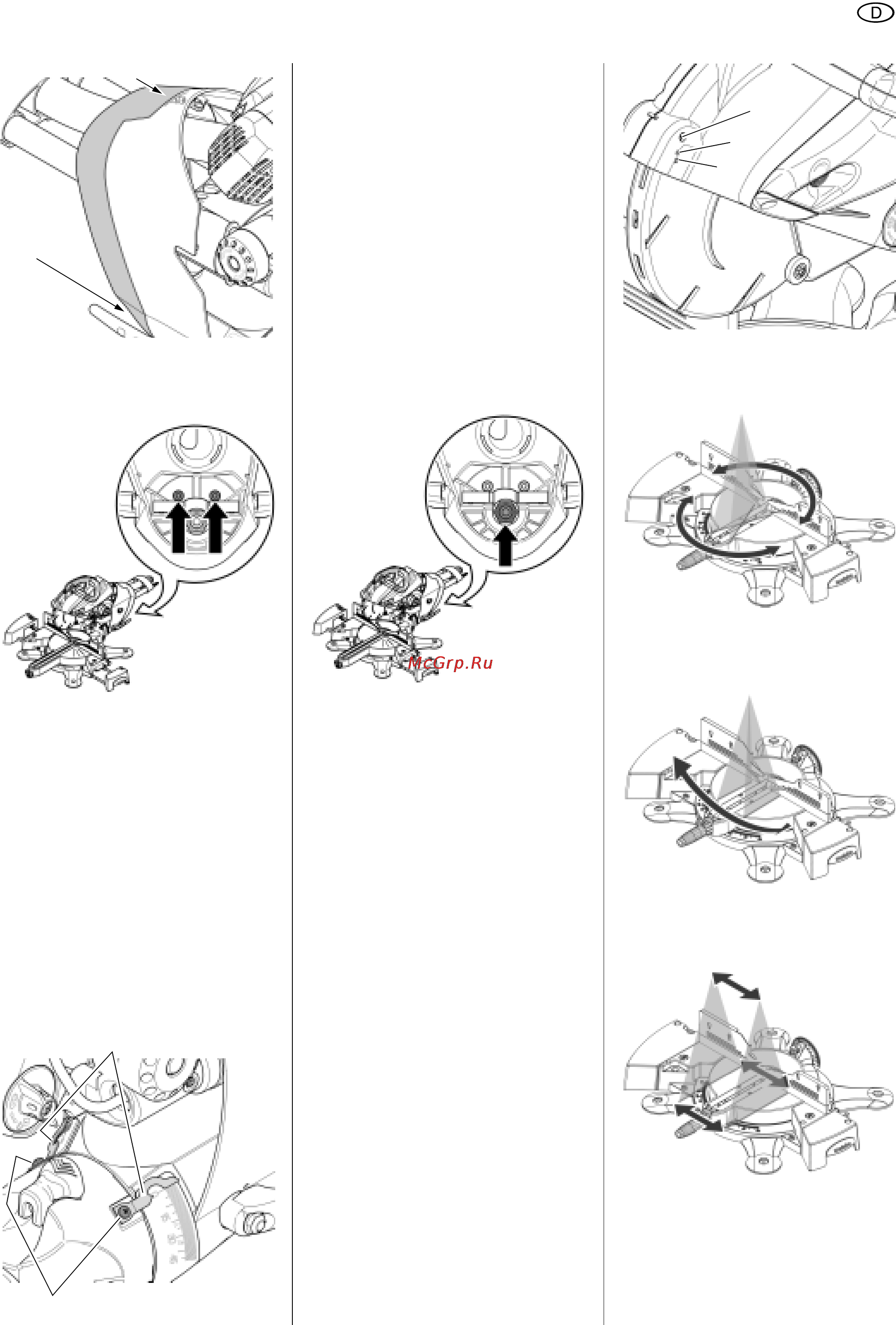

4. Zwei Innensechskantschrauben an
der Rückseite des Gerätes ca. eine
Umdrehung lockern:
5. Kipparm so ausrichten, dass das
Sägeblatt exakt rechtwinklig zum
Drehtisch steht.
6. Zwei Innensechskantschrauben an
der Rückseite des Gerätes festziehen.
7. Feststellhebel festziehen.
8. Kipparmabdeckung wieder aufset-
zen und festschrauben.
9. Schrauben (112) ca. eine Umdre-
hung lockern.
10. Zeiger (111) so verstellen, dass der
angezeigte Wert mit der eingestell-
ten Rastposition des Kipparmes
übe
reinstimmt.
11. Schrauben (112) festziehen.
8.5 Neigungsklemmung
nachjustieren
Wenn sich der Neigunswinkel des Kipp-
armes trotz festgezogenem Feststell-
hebel durch seitliches Gegendrücken
verändern lässt, muss die Neigungs-
klemmung nachjustiert werden.
1. Kipparm in 0°-Position einrasten.
2. Kipparmabdeckung demontieren
(sie
he vorangehender Abschnitt).
3. Sechskantmutter (Pfeil) nachdre-
hen, bis gewünschte Klemmkraft er-
reicht wird.
4. Feststellhebel für Neigungseinstel-
lung festziehen. Der Hebel muss
sic
h merkbar festziehen lassen.
5. Rasthebel für Kipparm in 0°-Positi-
on lösen.
6. Kipparm durch seitliches Gege-
drücken überprüfen. Der Kipparm
d
arf sich dabei nicht bewegen las-
sen.
Wenn sich der Kipparm danach immer
no
ch bewegen lässt:
Schritte 2 bis 6 wiederholen. Dabei
die Sechskantschraube entspre-
chend lockern oder fester ziehen.
7. Kipparmabdeckung wieder aufset-
zen und festschrauben.
Zuschnittlaser justieren
Verwenden Sie zum Justieren des
La
sers den mitgelieferten Innensechs-
kantschlüssel (2,5 mm).
1. Schraube (113) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
auszurichten:
2. Schraube (114) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
auszurichten:
3. Schraube (115) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
auszurichten:
8.6 Gerät reinigen
Sägespäne und Staub mit Handfe-
ger oder Staubsauger entfernen
vo
n/aus:
– Verstelleinrichtungen;
110
110
111
112
113
114
115
