Область «Потребитель» Часть 2: Обзор показаний/установок
26
Т-ОГРАН-Д/Т-ОГРАН-Н (Т-ОГРАНИЧЕНИЕ-День/Ночь)
Действует только тогда, когда установлен параметр =>
"Техник/Отопительный контур/ФУНКЦ-НАСОСА = 01 =>
управление насосами по границам отопления"
Если наружная температура, которая измеряется и
рассчитывается регулятором, превышает тепловой предел на
1 К (= 1 °С), указанный здесь, нагрев отключается, насосы
отключаются и смесители закрываются. Нагрев включается
снова, когда наружная температура упадет ниже уставки
теплового ограничения
.
Т-ОГРАН-Д => действует на дневное отопление
Т-ОГРАН-Н => действует на пониженное отопление
„----“ => ограничение отопления неактивное. Циркуляционные
насосы будут управляться согласно стандартной функции (см.
раздел циркуляционных насосов)
КРИВ-ОТОПЛ
Наклон отопительной кривой показывает на сколько градусов
должна измениться температура потока, при повышении или
понижении наружной температуры 1 K.
Пример установки:
Если при понижении наружной температуры падает и
температура помещения => установленный наклон отопительной
кривой слишком мал (и наоборот).
Если при высоких наружных температурах (например 16 °С)
температура помещения всё же низкая => необходимо
коррегировать заданную температуру помещения.

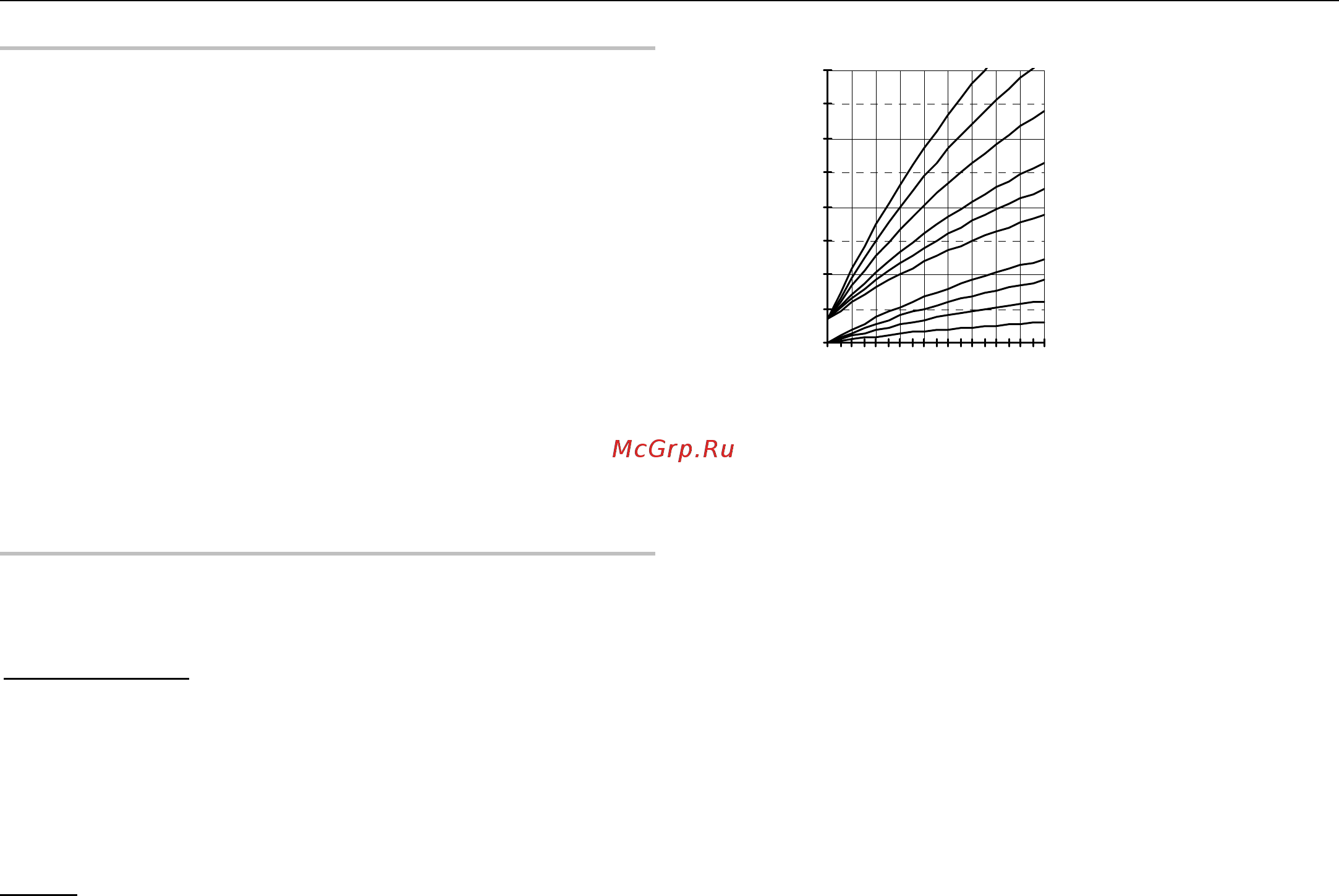

Кривые отопления
Наружная температура [°C]
Кривая отопления
Установка на 0 => управление полностью по температуре
помещения
! Оптимальная кривая отопления может быть подобранна,
когда наружная температура находится ниже 5 °C.
Изменения наклона кривой отопления должны делаться
небольшими шагами и в длительных интервалах времени
(мин. 5 - 6 ч.), потому, что система должна сначала
адаптиро-ваться на новые значения каждый раз, когда
кривая нагрева изменяется.
Ориентировочные значения
Для напольного отопления S = от 0,4 до
0,6
Для радиаторного отопления S = от 1,0 до 1,5
0,2
0,4
0,6
0,8
1
1, 2
1, 5
2
2,5
3
20
40
60
80
10 0
20 16 12 8 4 0 -4 -8 -12 -16
Температура потока [°C]
