Daikin D2CND024A4AB [56/76] Монтаж

Монтаж Часть 4: Монтаж и пуск

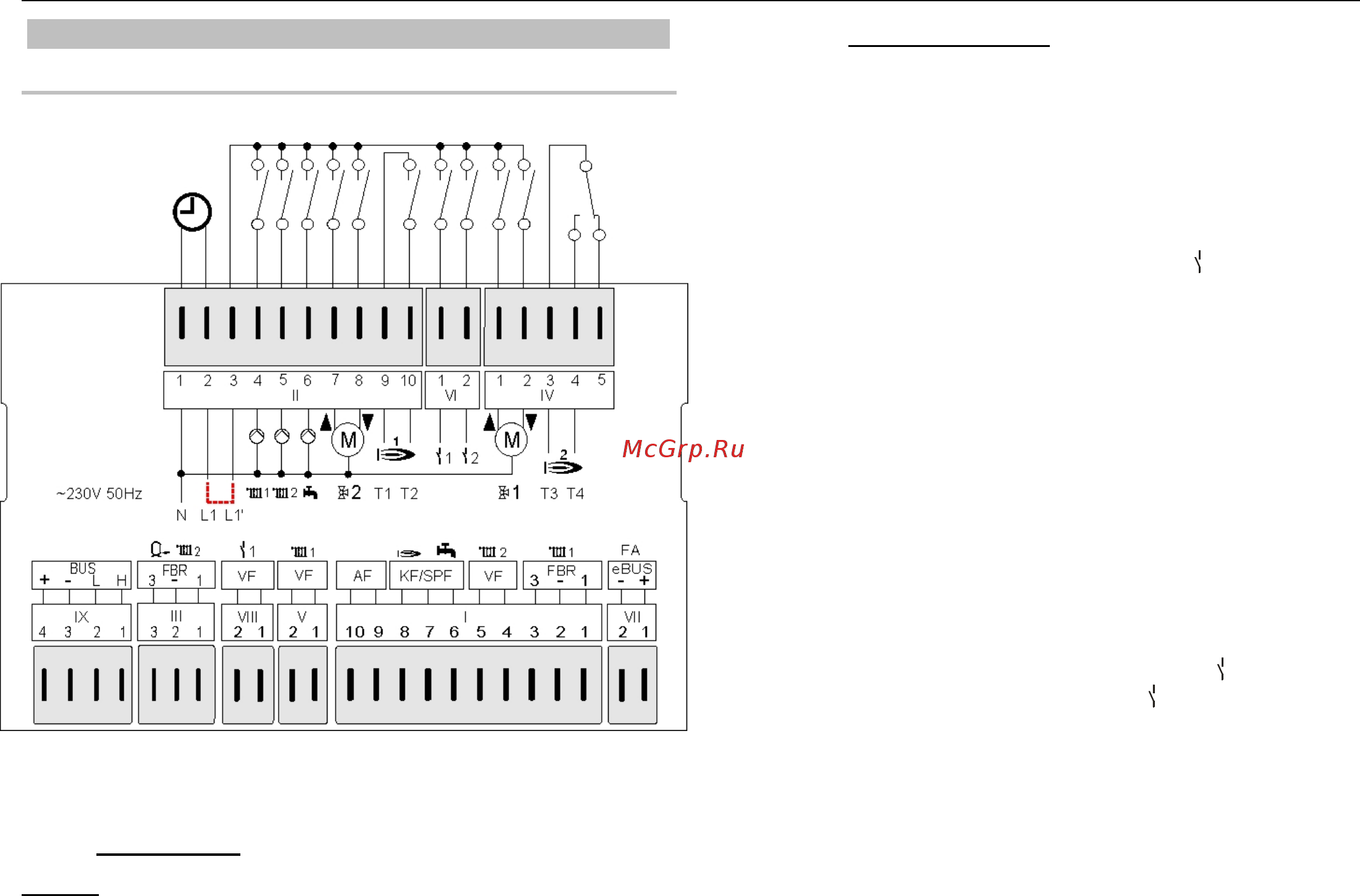

Схемы электрических соединений

Версия 1

~230 B; нагрузка контактов реле 2(2) A, ~250 B

Значения выводов

VII (1+2): eBUS или eBUS Антенна DCF

I (1-3): FBR2 (FBR1), отопительный контур 1

I (4+5): Датчик потока, отопительный контур 2

I (6+7): Датчик темп. емкостного водонагрев.

I (7+8): Датчик температуры котла

I (9+10): Датчик наружной температуры

V (1+2): Датчик потока, отопительный контур 1

VIII (1+2): Датчик темп. многофункцион. реле

III (1-3): FBR2 (FBR1), отопительный контур 2

III (2+3): Датчик темп. в нижней части накопит.

IX (1+2): CAN-Bus шина данных

IX (3+4): Питание CAN-Bus шины

II (1): Нулевой вывод питания

II (2): L1– фаза (питание прибора)

II (3): Напряжение на выводы реле

II (4): Насос отопительного контура 1

II (5): Насос отопительного контура 2

II (6): Насос загрузки емкостного водонагрев.

II (7): Смеситель открывается, отоп. контур 2

II (8): Смеситель закрывается, отопительный контур 2

II (9+10): Ступень 1 горелки/Теплогенератор 1

VI (1):

Дополнительное реле (многофункц.) 1

VI (2): Дополнительное реле (время)

IV (1): Смеситель открывается, отопительный контур 1

IV (2): Смеситель закрывается, отоп. контур 1

IV (3+4): Ступень 2 горелки/Теплогенератор 2

На этой схеме показаны подключения для максимальной версии

регулятора .0634

E Примечание: Автобусные линии и сенсорные кабели должны быть проложены отдельно от кабелей питания!
