Часть 2: Обзор показаний/установок Область «Техник» (Специалист)
37
Вторая ступень горелки выключается, когда расчетная
температура котла превышена на величину ГИСТЕРЕЗ.
Включить 2-ю ступени горелки снова, когда температура падает
ниже расчетной температуры теплогенератора.
Первая ступень горелки выключается, если 2-я ступень включена
после превышения расчетной температуры на величину
[ГИСТЕРЕЗ + ГИСТ-ГОР-2].
5K
a
c
c
A
B
C
D
E
F
d
e
e
d
b
57°C
55°C
50°C
45°C

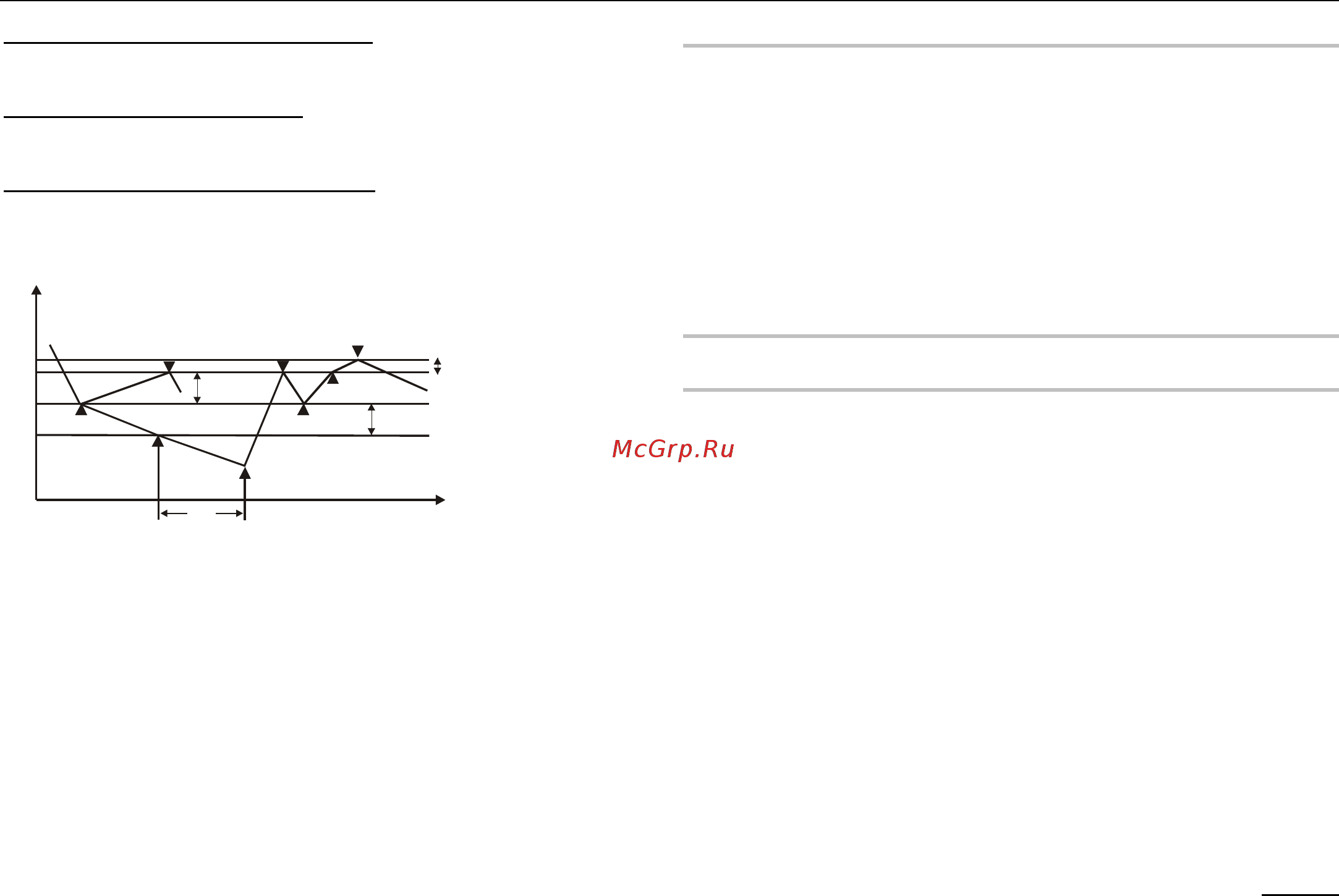

A Температура теплогенератора
B Время
C Заданная температура теплогенератора
D БЛОК-ГОР (запаздывание для 2-го ступени горелки)
E ГИСТЕРЕЗ (динамический гистерезис управления)
F ГИСТ-ГОР-2 (гизтерезис управл. 2-й теплогенератора)
a Включение ступени 1
b Начало времени блокировки
c Включение ступени 2 (разблокировка ступени 2)
d Выключение ступени 2
e Выключение ступени 1 (отмена разблокировки ступени 2)
СЛЕД-КАСКАД (время до смены
каскада ТГ)
Только при работе с 2 теплогенераторами.
Регулятор может по выбору работать в системах отопления с 2-х
ступенчатыми горелками или в системах отопления двух
теплогенераторов с одноступенчатыми горелками. При работе с
2 теплогенераторамии возможно изменение последовательности
включения ТГ согласно заданному здесь в выбором количества
часов работы включенного в данный момент теплогенератора
"1".
ОХЛАЖ-КОТЛА
(Охлаждающая функция для ТГ)
T-ОХЛ-КОТЛА (Температура включения охлаждения)
E Действительна для 1-го ТГ или котла на твердом топливе
(многофункциональное реле 1)!
Если для теплогенератора активирована функция охлаждения
(ТГ-ОХЛ ФУНКЦ = 01), то включаются отопительные контуры с Т-
ПРИ-ПОДАЧЕ (если в отопительном контуре разрешено
охлаждение), когда превышено настроенное значение
температуры включения T-ОХЛ-КОТЛА одним из
теплогенераторов. Функция охлаждения будет завершена
в
случае превышения температуры включения T-ОХЛ-КОТЛА
на 5 К.
