Daikin D2CND024A4AB [60/76] Монтаж

Монтаж Часть 4: Монтаж и пуск

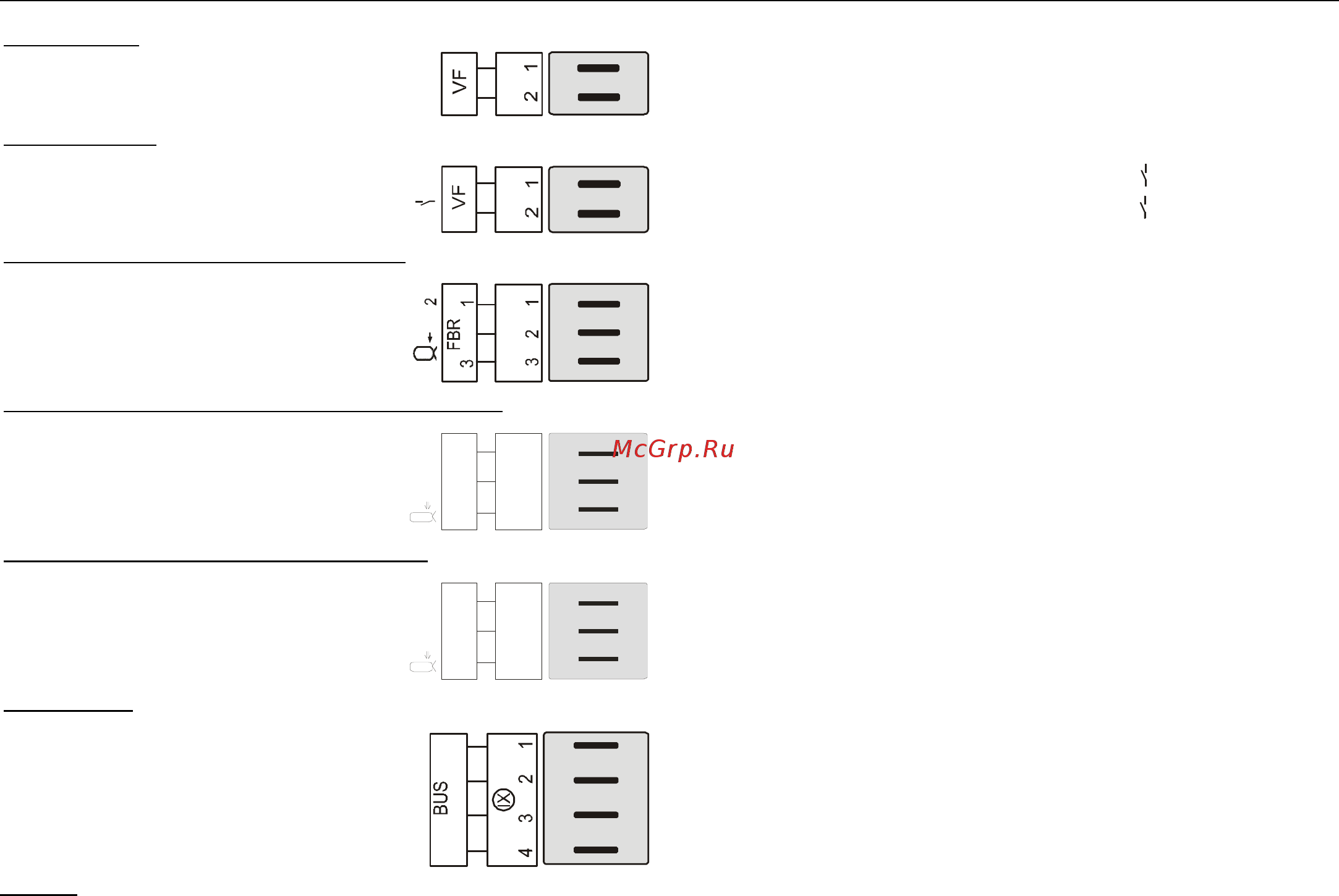

Разъём 5 [ V ]

Разъём 8 [ VIII ]

VIII

Разъём 3 [III] (без солнечного колектора)

III

Разъём 3 [III] (с котлом ТТ/солнечным колектором)

III

FB R

Разъём 3 [III] при ОК в качестве контура ГВ

III

FB R

Разъём 9 [IX]

Конт. 1: Датчик потока, отопительный контур 1 («масса»)

Конт. 2: Датчик потока, отопительный контур 1

Конт. 1: Датчик многофункц. реле («масса») 1

Конт. 2: Датчик многофункционального реле

Конт. 1: FBR отопительный контур 2 (датчик помещения)

Конт. 2: FBR отопительный контур 2 («масса»)

Конт. 3: FBR отопительный контур 2 (Установка температуры/

Режим работы)

Конт. 1: отопительный контур 2 (датчик помещения)

Конт. 2: Датчики помещения и накоп., нижний («масса»)

Конт. 3: Датчик накопителя, нижний (Т-НАКОПИТ-НИЖН)

в области подвода воды от солнечного коллектора/

твердотопливного котла

Конт. 1: Датчик накопителя на подаче

Конт. 2: («масса»)

Конт. 3: Датчик накопителя нижний

CAN Bus Конт. 1 = H (линия данных)

CAN Bus Конт. 2 = L (линия данных)

CAN Bus Конт. 3 = - («масса», «земля»)

CAN Bus Конт. 4 = + (питание 12В)
