Монтаж Часть 4: Монтаж и пуск

Часть 4: Монтаж и пуск

Монтаж

Монтаж и демонтаж

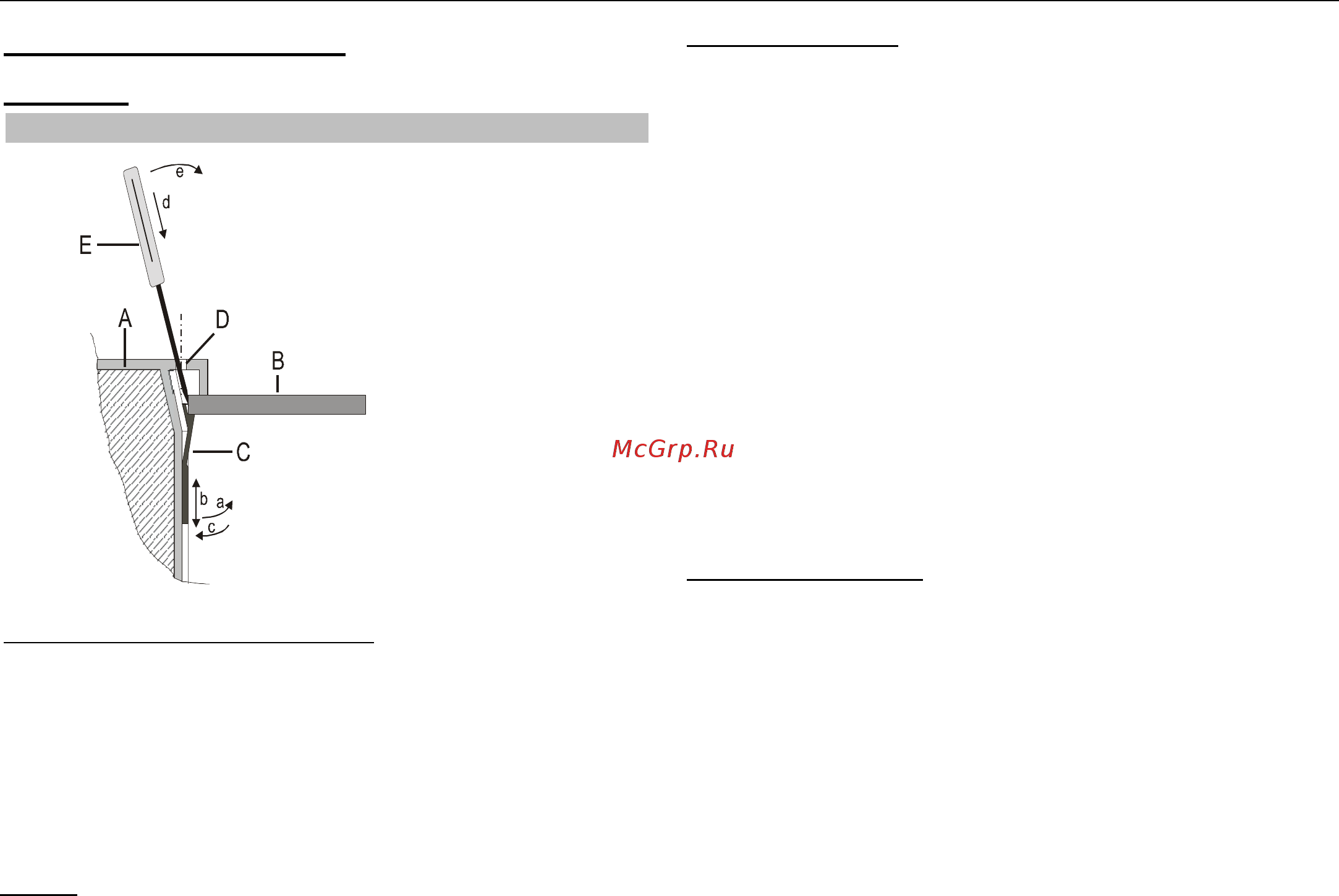

Эскиз установки и снятия регулятора:

A Регулятор, вид сверху в разрезе

B Пластина панели управления

C Зажим для крепления

D Отверстие для снятия (см. раздел программирования)

E Остроконечный инструмент

Монтаж регулятора:

1. Подрегулируйте пластмассовые зажимы крепления на

боковых стенках регулятора (на левой и правой сторонах

прибора) согласно толщине пластины панели:

a. Приподнимите зажим крепления за низ от стенки регулятора

(зубчатое зацепление).

b. В этом положении двигайте зажим крепления вниз или

вверх, пока расстояние от края прибора не будет

соответствовать толщине стенки панели управления

В.

Положение фиксатора 1  0.5-1.0 мм толщины стенки

Положение фиксатора 5  5.0 мм толщины стенки

c. Прижмите зажим крепления за низ к стенке регулятора.

2. Вставьте регулятор с усилием в вырез панели управления и

проверьте надежность посадки. Если регулятор качается:

снимите его и сдвиньте вверх зажим крепления.

Демонтаж регулятора:

E Отключите прибор от электросети до его демонтажа.

d. Вставьте острый инструмент под углом относительно

внешней стены в одно из отверстий для снятия (инструмент

должен пройти между зажимом крепления и стенкой панели

управления).

e. Подрычажте инструментом наружную стенку прибора. В

результате чего зажим крепления отпустит стенку панели

управления.
